Пробники дифференциальные высоковольтные DPB5150A, 92208-24

Назначение

Пробники дифференциальные высоковольтные DPB5150A (далее - пробники) предназначены для измерений амплитудных и временных параметров высоковольтных сигналов совместно с осциллографами.

Описание

Принцип действия пробников основан на дифференциальном усилении входных сигналов, при этом выходной сигнал пробника пропорционален разнице между значениями напряжения на двух его входных контактах.

Пробники представляют из себя дифференциальный усилитель, на входе которого подключены высокоомные делители напряжения, ослабляющие входной сигнал.

Конструктивно пробники выполнены в пластмассовом корпусе, который имеет два входных контакта «+» и «-«, а также разъем типа BNC для подключения пробника к осциллографу с помощью высокочастотного кабеля. Для обеспечения электропитания пробника используется разъем типа USB, подключаемый к осциллографу или к сетевому адаптеру, входящему в комплект поставки пробников.

Пробники имеют два фиксированных коэффициента деления входного сигнала 50:1 и 500:1. Переключатель коэффициентов деления расположен на лицевой панели пробника. В комплект пробников входят наконечники и зажимы, обеспечивающие безопасную работу с высоким напряжением.

Комплект поставки пробников размещается в укладочном кейсе.

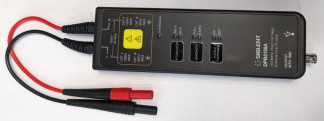

Общий вид пробников представлен на рисунке 1.

Вид сзади пробников представлен на рисунке 2.

Место нанесения знака утверждения типа на передней панели корпуса пробников представлено на рисунке 1.

Возможное место нанесения знака поверки на передней панели корпуса пробников представлено на рисунке 1.

Место нанесения заводского номера пробников в виде буквы, двух цифр, буквы и шести цифр, расположенных на шильдике, расположенном на задней панели пробников, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 2.

Место пломбирования пробников с зав. №№ D15A220823, D15A220830 от несанкционированного доступа представлено на рисунке 2.

Место нанесения знака утверждения типа

Место нанесения знака поверки

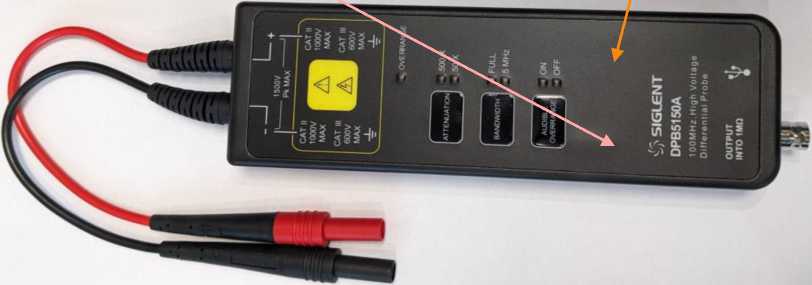

Рисунок 1 - Общий вид пробников с местами нанесения знака утверждения типа и знака поверки

Место нанесения заводского номера

Место пломбирования от несанкционированного доступа

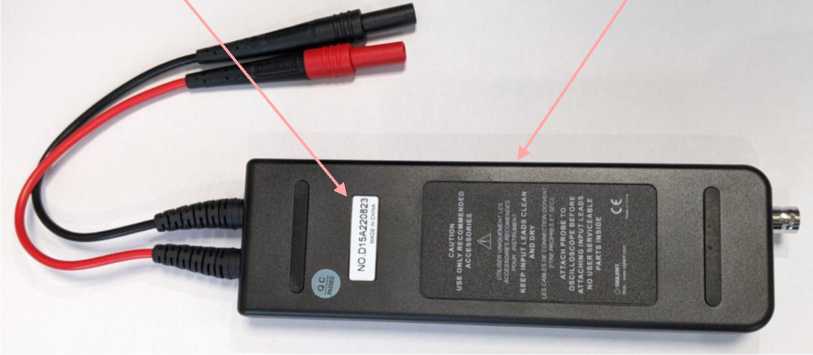

Рисунок 2 - Вид сзади пробников с местами нанесения заводского номера и пломбирования от несанкционированного доступа.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на переднюю панель корпуса пробника в виде наклейки, выполненной типографским способом и на титульный лист документа DPB5150A РЭ «Пробник дифференциальный высоковольтный DPB5150A. Руководство по эксплуатации» типографским способом.

Комплектность

Таблица 3 - Комплектность пробников

Продолжение таблицы 3

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа DPB5150A РЭ «Пробник дифференциальный высоковольтный DPB5150A. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».
