| Номер в госреестре | 92192-24 |
| Наименование СИ | Датчики |
| Обозначение типа СИ | HTS-868 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение программные комплексы реального времени" (ООО "НПО ПКРВ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.05.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики HTS-868 (далее - датчики) предназначены для измерений и регистрации температуры окружающего воздуха, а также для индикации значений относительной влажности, и передачи данных в облачное хранилище.
Принцип действия датчиков основан на измерении и преобразовании в цифровой код сигналов, поступающих от встроенного термочувствительного элемента, передачи измеренной информации по беспроводной сети в облачное хранилище при помощи совместимого устройства для сбора и передачи данных (далее - шлюз).
Датчики представляют собой автономный программируемый самописец, фиксирующий температуру в течение всего срока службы с момента запуска с заданным изготовителем временным интервалом записи и с заданным изготовителем интервалом передачи измеренных данных на шлюз.
Датчики конструктивно выполнены в виде компактного моноблока из пластика. На лицевой панели датчиков расположены световые индикаторы и кнопка включения датчиков. На верхней панели датчиков расположена гибкая антенна, предназначенная для передачи измеренной информации на шлюз.
Шлюз выполнен в виде прямоугольного корпуса из пластика с отверстиями для настенного монтажа. На передней панели шлюза расположены световые индикаторы состояния шлюза: включение, уровень сигнала, подключение зарядного устройства, низкий уровень заряда. На нижней панели шлюза расположен переключатель питания, разъем для кабеля питания и разъем для подключения антенны. На верхней панели шлюза расположен разъем для подключения коаксиального кабеля.
Общий вид датчиков и шлюза представлены на рисунках 1-2. Цветовая гамма датчиков и шлюза может быть изменена по решению изготовителя в одностороннем порядке.
Рисунок 2 - общий вид шлюза (без
подключенных антенн)

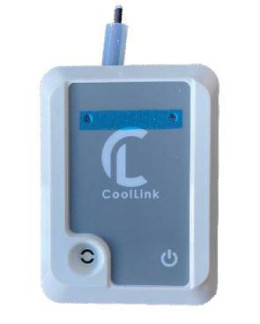

Рисунок 1 - общий вид датчиков
Заводской номер датчиков, состоящий из арабских цифр и букв латинского алфавита, наносится на оборотной стороне корпуса датчиков методом лазерной гравировки. Конструкция датчиков не предусматривает нанесения на него знака поверки. Пломбирование датчиков не предусмотрено.
Программное обеспечение (ПО) датчиков состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в энергонезависимую память датчиков в процессе производства и недоступно для несанкционированной внешней модификации.
Метрологические характеристики датчиков нормированы с учетом ПО.
Автономное ПО представляет собой облачный сервис, доступный при помощи персонального компьютера или мобильного устройства с доступом в интернет. Автономное ПО используется для отображения результатов измерений и установления пороговых значений температуры, при достижении которых оператор получает оповещение.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков HTS-868
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | vl.00 |
| Цифровой идентификатор ПО | отсутствует |
Метрологические и основные технические характеристики датчиков HTS приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешающая способность измерений температуры, °С | 0,1 |
| Диапазон показаний относительной влажности, % | от 0,1 до 99,9 |
| Габаритные размеры датчика (без учета антенны), мм, не более | 70x52x28 |
| Габаритные размеры шлюза (без учета антенн и кабеля питания), мм, не более | 162x91x38 |
| Масса датчика, г, не более | 60 |
| Масса шлюза, г, не более | 310 |
| Радиус приема сигнала от датчика, м, не более | 50 (*) |
| Рабочие условия эксплуатации датчиков: - температура окружающей среды, °С - относительная влажность воздуха, %, | от -40 до +50 до 100 |
| Рабочие условия эксплуатации шлюза: - температура окружающей среды, °С - относительная влажность воздуха, % | от -20 до +50 до 100 |
| Количество записей в памяти датчика, шт., не более | 100000 |
| Время проведения измерений (с момента запуска), ч, не менее | 8760 |
| Срок хранения датчиков до запуска, лет, не более | 3 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч, не менее | 30000 |
| Примечание: (*) - в условиях прямой видимости | |
наносится на Руководство по эксплуатации и паспорт датчиков типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик | HTS-868 | 1 шт. | - |
| Шлюз | - | 1 шт. | На партию датчиков в кол-ве 10 шт. |
| Руководство по эксплуатации | ЕРВА.464213.002 РЭ | 1 экз. | Может предоставляться в электронной форме на сайте изготовителя |
| Паспорт | ЕРВА.464213.002 ПС | 1 экз. | - |
приведены в разделе «Использование по назначению» Руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ЕРВА.464213.002 ТУ «Датчик HTS-868. Технические условия».
