| Номер в госреестре | 92170-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LMZB4-20 |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LMZB4-20 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы по принципу конструкции - шинные, по виду изоляции - с литой изоляцией. Первичной обмоткой трансформаторов служит шина токопровода. Магнитопровод и вторичные обмотки трансформаторов заключены в литой корпус, изготовленный на основе эпоксидного компаунда с полимеризацией при повышенной температуре. Выводы вторичных обмоток размещены у основания трансформаторов.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.
Нанесение знака поверки на трансформаторы не предусмотрено.

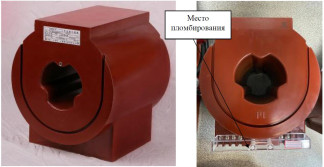

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

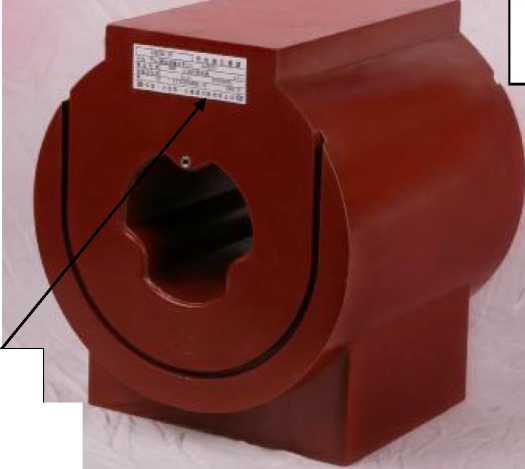

Место нанесения заводского номера

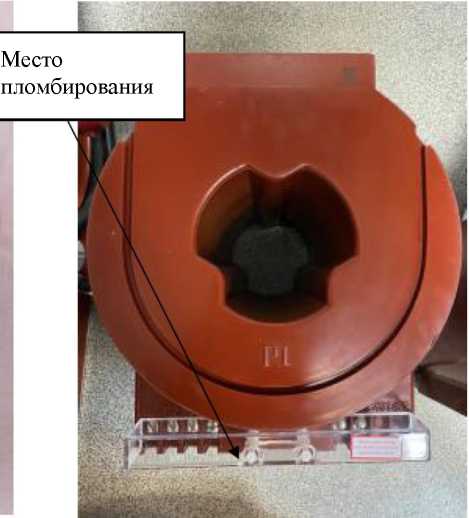

Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 15,75 |
| Наибольшее рабочее напряжение, кВ | 20 |
| Номинальный первичный ток 11ном, А | от 400 до 6000 |
| Номинальный вторичный ток Ьном, А | 1, 5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА | 30 |
| Класс точности обмоток по ГОСТ 7746-2015 | 0,2S; 0,5S; 0,2; 0,5; 5P, 10P |
| Класс точности обмоток по ГОСТ Р МЭК 61869-2-2015 | 5PR, 10PR |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | От 10 до 20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 36 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 325х280х280 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % | от -50 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 400 000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока | LMZB4-20 | 1 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
