| Номер в госреестре | 92167-24 |
| Наименование СИ | Системы мониторинга и защиты |
| Обозначение типа СИ | IRD 7700PULS |
| Изготовитель | "IRD International Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 24.05.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы мониторинга и защиты IRD 7700PULS (далее - системы) предназначены для измерений электрических сигналов, поступающих от первичных преобразователей, преобразования их в значения относительного перемещения (зазора, сдвига) и отображения полученных данных на встроенных табло.
Принцип действия систем основан на измерении и обработке сигналов, поступающих от первичных преобразователей и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Система может иметь от 1 до 4 измерительных каналов.
В состав систем IRD 7700PULS входят первичные преобразователи модели 17В00 и измерительные модули модели 7700PULS.
Первичные преобразователи состоят из вихретокового зонда 17B10/30/05/1/10, удлинительного кабеля 17B70/0/40 и предусилителя 17В08-5-001, которые вместе образуют вихретоковый датчик.
Измерительные модули представляют собой автономный электронный блок с индикаторным табло на передней стороне модуля и клеммником для подключения выходных сигналов от первичных преобразователей на задней стороне модуля.
Модули имеют выходы с цифровым интерфейсом RS-485 или Ethernet, аналоговые выходы по постоянному току от 4 до 20 мА, релейные выходы, а также дискретные входы и выходы.
Заводские номера вихретоковых датчиков, представленные в буквенно-цифровом формате, наносятся типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика.
Заводской номер предусилителя, представленный в буквенно-цифровом формате, наносится типографским способом на боковую поверхность предусилителя.
Заводские номера модулей, представленные в цифровом формате, наносятся на боковую панель модулей методом наклейки.
Место нанесения знака поверки на корпусе систем не предусмотрено.
Пломбирование систем не предусмотрено.
Общий вид систем IRD 7700PULS и место нанесения заводского номера представлены на рисунках приведен на рисунке 1-2.
Место нанесения
заводского номера

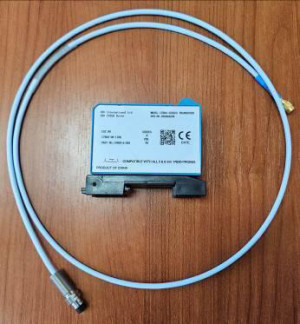

Рисунок 1 - Внешний вид первичных преобразователей модели 17В00
Рисунок 2 - Внешний вид измерительных модулей модели 7700PULS
Место нанесения заводского номера
Программное обеспечение (ПО) систем IRD 7700PULS служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО системы IRD 7700PULS
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IRD 7701 |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0 |
| Цифровой идентификатор ПО | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2 - Метрологические характеристики.
| Наименование характеристики | Значение |
| Диапазоны измерений относительного перемещения (зазора, сдвига), мкм | от 100 до 2100 |
| Номинальное значение коэффициента преобразования измерительного канала, мВ/мкм | 7,87 |
| Пределы допускаемой основной относительной погрешности измерений относительного перемещения (зазора, сдвига), % | ±3,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений относительного перемещения (зазора, сдвига), вызванной изменением температуры окружающей среды от нормальных условий измерений, %/°C | ±0,01 |
Таблица 3 - Технические характеристики.
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - зонда, °С - предусилителя, °С - модуля, °С | от -40 до +177 от -38 до +80 от -20 до +55 |
| Габаритные размеры, мм, не более: - зонда (без кабеля), (диаметрхдлина) - предусилителя, (длинахвысотахширина) - модуля, (длинахвысотахширина) | 10x40 82x62x64 330x178x120 |
| Масса, кг, не более - зонда (без кабеля) | 0,5 |
| Наименование характеристики | Значение |
| - предусилителя | 0,35 |
| - модуля | 2,2 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Модуль | 7700PULS | 1 шт. | |
| Вихретоковый датчик | 4 экз. | ||
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации РЭ «Системы мониторинга и защиты IRD 7700PULS.
Руководство по эксплуатации», в разделе 6 «Методы измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
