Установка поверочная передвижная ППУ, 92155-24

Назначение

Установка поверочная передвижная ППУ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц массы и/или объема жидкости в потоке.

Описание

Принцип действия установки основан на воспроизведении единиц массы и/или объема жидкости в потоке, создаваемых при помощи насосных агрегатов (не входят в состав установки), системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы сбора и обработки информации и измерении количества жидкости в потоке средствами измерений.

Установка состоит из средства измерений массы и/или объема жидкости в потоке, температуры и давления жидкости, системы регулирования расхода жидкости, системы сбора и обработки информации.

В качестве средств измерений массы и/или объема жидкости в потоке в составе установки применяется счетчик-расходомер массовый Micro Motion модификации CMF300 (номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный № 45115-10).

В качестве средств измерений температуры в составе установки применяются термопреобразователи сопротивления Rosemount 0065 (регистрационный № 53211-13), преобразователи измерительные Rosemount 3144P (регистрационный № 56381-14) и термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный № 303-91).

В качестве средств измерений давления в составе установки применяются датчики давления КМ 35 (регистрационный № 56680-14)    и манометры Wika

(регистрационный № 67350-17).

Система сбора и обработки информации реализована на базе комплекса измерительновычислительного и управляющего STARDOM (регистрационный номер 27611-14).

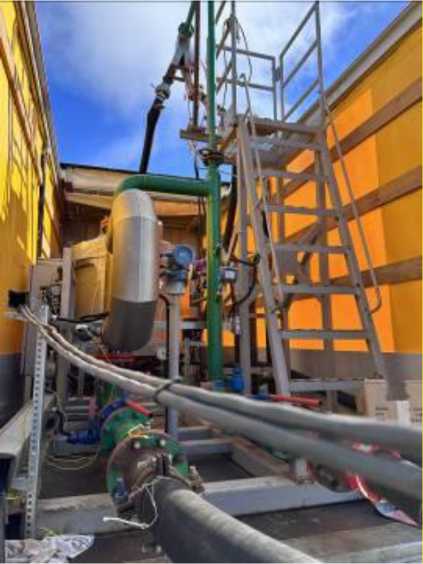

Общий вид установки представлен на рисунке 1.

Рисунок 1 - Общий вид установки

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения счетчика-расходомера массового Micro Motion модификации CMF300 с нанесением знака поверки на пломбу.

Места пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на раме, методом лазерной гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Морской порт в районе поселка Сабетта на полуострове Ямал.

Объекты подготовительного периода ОАО 'ЯМАЛ СПГ".

УЗЕЛ КОММЕРЧЕСКОГО УЧЕТА ДИЗЕЛЬНОГО ТОПЛИВА (УКУ ДТ). УСТАНОВКА ПОВЕРОЧНАЯ ПЕРЕДВИЖНАЯ

ППУ
