| Номер в госреестре | 92154-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 20.05.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока, передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в электрических сетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы выполнены в корпусе из полиуретанового компаунда, залитого во внешний алюминиевый корпус, и имеют один изолированный вывод первичной обмотки в верхней части трансформатора и выводы вторичных обмоток, расположенные в нижней части корпуса. На лицевой стороне трансформаторов расположена табличка с техническими данными.
Трансформаторы выпускаются в двух модификациях JDZX6-35R(CQ)-C и JDZX4-10R(CQ)B. Модификации трансформаторов отличаются габаритными размерами, классом напряжения, значением номинального напряжения первичной обмотки и наибольшим рабочим напряжением.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Конструкция трансформаторов не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений.

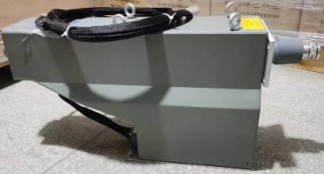

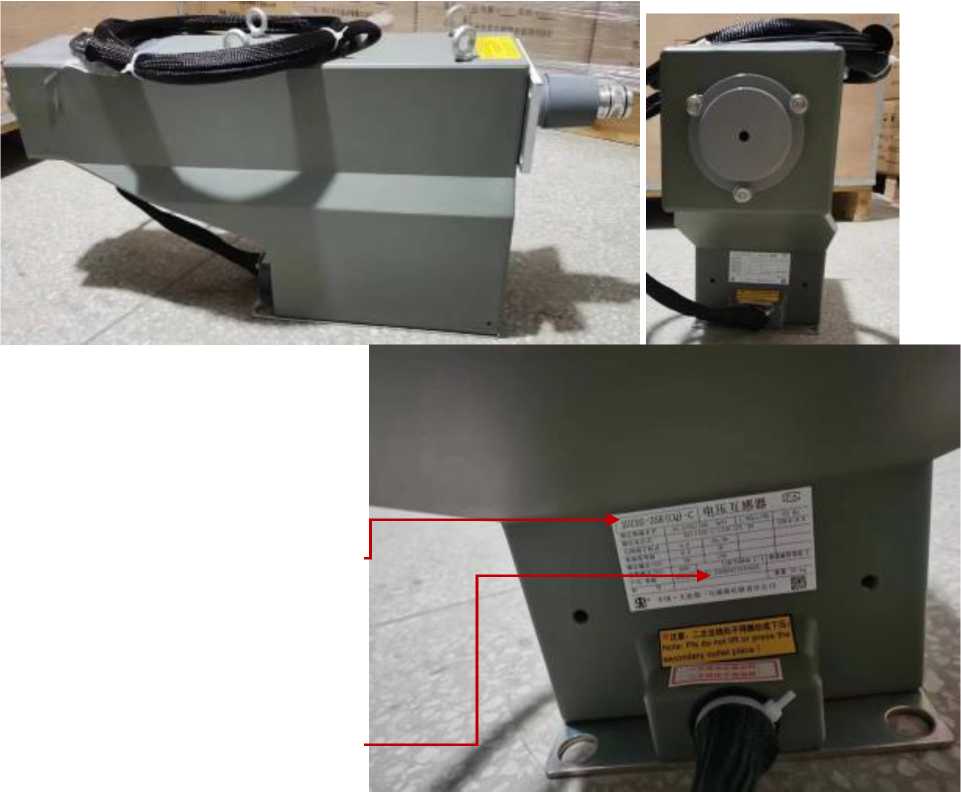

Общий вид трансформаторов с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
| Характеристика | Значение для модификации | |
| JDZX4-10R(CQ)B | JDZX6-35R(CQ)-C | |
| Класс напряжения по ГОСТ 1516.1-76 и ГОСТ 1516.3-96, кВ | 10 | 35 |
| Номинальное напряжение первичной обмотки, кВ | 10/V3 | 35/\3 |
| Наибольшее рабочее напряжение, кВ | 12 | 40,5 |
| Номинальное напряжение основной вторичной обмотки, В | 100/^3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 | |
| Класс точности основной вторичной обмотки для измерений по ГОСТ 1983-2015 | 0,5 | |
| Характеристика | Значение для модификации | |
| JDZX4-10R(CQ)B | JDZX6-35R(CQ)-C | |
| Класс точности дополнительной вторичной обмотки для защиты по ГОСТ 1983-2015 | 3Р | |
| Номинальная мощность основной вторичной обмотки, В А, при их суммарной нагрузке при коэффициенте мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) | от 1 до 50 | |
| Номинальная мощность основной вторичной обмотки, В^А, при их суммарной нагрузке при коэффициенте мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) | от 25 до 50 | |
| Номинальная мощность дополнительной вторичной обмотки, ВА | 100 | |
| Номинальная частота напряжения сети, Гц | 50; 60 | |
Таблица 3 - Основные технические характеристики
| Характеристика | Значение для модификации | |
| JDZX4-10R(CQ)B | JDZX6-35R(CQ)-C | |
| Габаритные размеры, мм, не более: | ||
| - ширина | 146 | 195 |
| - длина | 484 | 807 |
| - высота | 297 | 367 |
| Масса, кг, не более | 48 | 95 |
| Рабочие условия измерений: | от -40 до +60 | |
| - температура окружающей среды, °С | ||
| Средняя наработка на отказ, ч, не менее | 400000 | |
| Средний срок службы, лет, не менее | 30 | |
наносится на титульный лист паспорта типографским способом и на маркировочную табличку трансформатора любым технологическим способом.
Таблица 4 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JDZX | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в разделе 6 «Техническое обслуживание» руководства по эксплуатации.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
«Трансформаторы напряжения JDZX. Стандарт предприятия».
