| Номер в госреестре | 92099-24 |
| Наименование СИ | Приборы для испытаний высоковольтных выключателей |
| Обозначение типа СИ | Полюс |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ТестЭлектро" (ООО "НПП "ТестЭлектро"), г. Самара |
| Год регистрации | 2024 |
| Срок свидетельства | 13.05.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для испытаний высоковольтных выключателей Полюс (далее - приборы) предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, времени включения и отключения выключателей, линейного и углового перемещения контактов выключателей и воспроизведения переменного тока.
Приборы предназначены для проверки электромеханических характеристик высоковольтных масляных, элегазовых и вакуумных выключателей, устройств релейной защиты, автоматики и телемеханики при проведении испытаний и технического обслуживания.
Принцип действия приборов основан на преобразовании входных аналоговых сигналов, значений угловых и линейных перемещений с датчиков в цифровую форму с помощью АЦП.
Приборы выпускаются в трех модификациях: Полюс-1, Полюс-3, Полюс-5, отличающихся функционалом и комплектом поставки.
Конструктивно приборы представляет собой моноблок, размещенный в металлическом корпусе, с ручкой для переноски, фиксируемой в нескольких положениях.
Приборы не имеют собственного дисплея и работают в режиме дистанционного управления с внешнего персонального компьютера. На лицевой панели размещены выключатели, кнопки, индикаторы, схема подключения. На задней панели размещены разъемы сетевого питания, входов/выходов, дискретных входов, датчиков линейных и угловых перемещений, интерфейса USB, клемма заземления
Ограничение доступа к внутренним частям приборов осуществляется пломбировкой. Ограничение доступа к функциям градуировки/калибровки/поверки осуществляется с помощью ограничения прав доступа.
На приборы наносится информация, позволяющая однозначно идентифицировать каждый экземпляр приборов: модификация, заводской номер в виде цифрового обозначения методом оттиска, дата изготовления, торговый знак производителя.

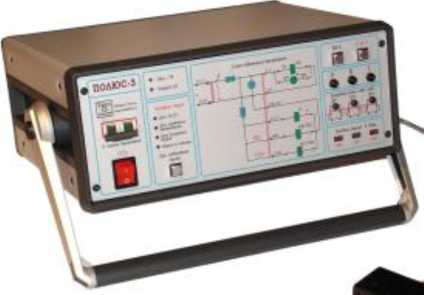

Общий вид приборов представлен на рисунке 1. Места нанесения маркировки, знака утверждения типа и пломб представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
а) модификация Полюс-1
б) модификация Полюс-3
в) модификация Полюс-5

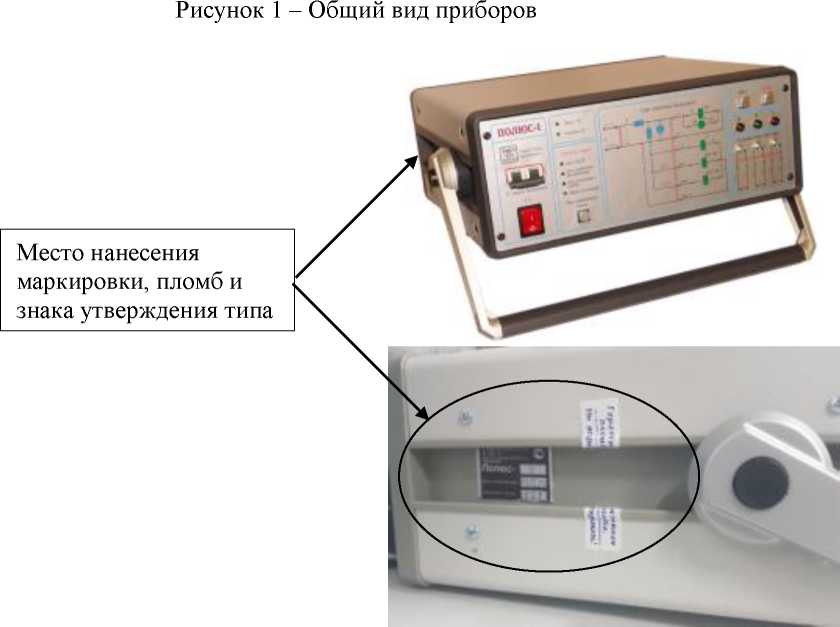

Рисунок 2 - Места нанесения маркировки, заводского номера и пломбирования
Программное обеспечение (далее - ПО) приборов состоит из двух частей: встроенного (микропрограмма) и внешнего (Polus).
Встроенное ПО является метрологически значимым, реализовано аппаратно предприятием-изготовителем и не может быть изменена пользователем. Встроенное ПО обеспечивает выполнение функций приборов.
Внешнее ПО устанавливается на внешний персональный компьютер, является метрологически значимым и предназначено для управления приборами и отображения результатов измерений и дополнительной информации.
Для связи с внешним персональным компьютером приборы оснащены интерфейсом USB.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| Встроенное ПО | Внешнее ПО | |
| Идентификационное наименование ПО | - | Polus |
| Номер версии (идентификационный номер ПО) | - | не ниже 1.02 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Диапазоны измерения | Пределы допускаемой основной погрешности (абсолютной Л; относительной 5, %) |
| Напряжение постоянного тока, В | от 0 до 450 | (Л) ± (0,014^Хизм+0,45) |
| Напряжение переменного тока, В | от 0 до 300 | (Л) ± (0,014^Хизм+0,3) |
| Сила постоянного тока, А | от 0 до 100 от 0 до 17 | (Л) ± (0,01-ХИЗм+0,5) (Л) ± (0,01^Хизм+0,085) |
| Сила переменного тока, А | от 0 до 70 от 0 до 25 от 0,05 до 5,51) | (Л) ± (0,01^Хизм+0,35) (Л) ± (0,01-ХИЗм+0,125) (Л) ± (0,01-ХИЗм+0,0275) |
| Время включения и отключения выключателей, мс | от 0,4 до 300 | (Л) ±0,08 |
| Линейное перемещение контактов, мм2) | от 0 до 50 от 0 до 250 от 0 до 500 | (5) ±0,15 (5) ±0,25 (5) ±0,5 |
| Угловое перемещение контактов, градусы1) | от 0 до 360 | (Л) ± 0,05 |
| Примечания: 1) Режим генератора тока, только для модификации Полюс-5. 2) Только для модификаций Полюс-3, Полюс-5 при использовании лазерного датчика линейных перемещений соответствующего диапазона. Хизм - измеренное значение величины тока или напряжения. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений на каждые 10 °C в диапазоне рабочих условий измерений не превышает 20 % основной погрешности | ||
Таблица 3 - Основные технические характеристики
| Характеристика | Значение |
| Напряжение сети питания, В | от 180 до 240 |
| Частота сети питания, Гц | 50 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | 475x150x370 |
| Масса, кг | 10 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от + 20 до + 30 от 30 до 80 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от - 20 до + 50 до 90 без конденсации |
наносится методом наклейки на боковую панель прибора и на титульный лист эксплуатационной документации типографским.
Таблица 6 - Комплектность средства измерений
| Наименование | Модификация | ||
| Полюс-1 | Полюс-3 | Полюс-5 | |
| Приборы для испытаний высоковольтных выключателей Полюс | 1 шт. | 1 шт. | 1 шт. |
| Персональный компьютер (ноутбук) | 1 шт.* | 1 шт.* | 1 шт.* |
| Кейс для транспортировки | 1 шт.* | 1 шт.* | 1 шт. |
| Сетевой кабель | 1 шт. | 1 шт. | 1 шт. |
| Входной силовой кабель | 1 шт. | 1 шт. | 1 шт. |
| Силовой кабель управления | 1 шт. | 1 шт. | 1 шт. |
| Кабель контроля фаз | 1 шт. | 1 шт. | 1 шт. |
| Кабель дискретных входов | 1 шт. | 1 шт. | 1 шт. |
| Линейный лазерный датчик с кабелем | — | 1 шт.* | 1 шт.* |
| Датчик угла положения | — | — | 1 шт.* |
| Кабель USB | 1 шт. | 1 шт. | 1 шт. |
| Паспорт | 1 шт. | 1 шт. | 1 шт. |
| Руководство по эксплуатации | 1 шт. | 1 шт. | 1 шт. |
| Программное обеспечение, диск CD | 1 шт. | 1 шт. | 1 шт. |
| Примечание: поставляется под заказ. | |||
приведены в разделе 4 Устройство и работа прибора руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот 1-10’ 1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы
для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
3ТЭ.348.003 ТУ Приборы для испытаний высоковольтных выключателей Полюс. Технические условия.
