Системы мобильного картографирования AlphaUni 20, 92048-24

Назначение

Системы мобильного картографирования AlphaUni 20 (далее - системы) предназначены для определения планово-высотного положения объектов по полученному в процессе сканирования при движении массиву точек.

Описание

Принцип действия систем заключается в определении пространственного положения точек окружающих объектов по данным лазерного сканирования полярным методом измерения координат и построении цифровой модели местности и окружающих объектов в виде облака точек, имеющих трёхмерные координаты в заданной системе. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.

Конструктивно система представляет собой моноблок, в котором объединены высокочастотный лазерный сканер, состоящий из импульсного лазерного дальномера с оптикомеханическим приводом отклонения лазерного луча, приёмника ГНСС, модуля контроля и управления, а также регистратора измерительной информации. Для раскрашивания данных сканирования в естественные цвета, получения фотографий объектов система может оснащаться дополнительными камерами.

Для установки на носитель предусмотрен специальный кронштейн с быстроразъёмным соединением. Измерения допускается производить, установив систему на носимый оператором рюкзак, наземные, водные или авиационные носители различных типов, в том числе беспилотные.

Электропитание системы осуществляется от внешнего источника питания.

Управление системой осуществляется вручную с помощью программного обеспечения, устанавливаемого на пульт дистанционного управления или планшет, или в автоматическом режиме.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на задней части корпуса. Маркировочная наклейка может содержать сокращённое обозначение системы AU 20.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации система не предусматривает внешних механических регулировок.

Общий вид систем представлен на рисунке 1.

а)

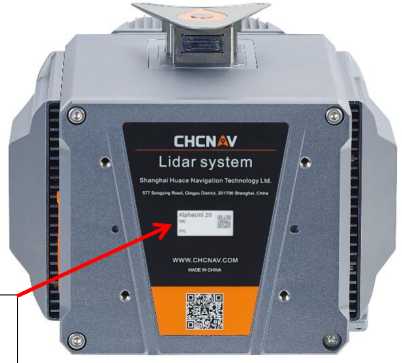

Место нанесения маркировочной наклейки с

б)

заводским номером средства измерений

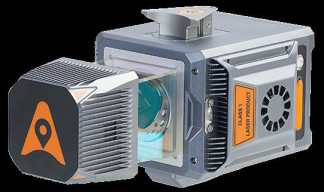

Рисунок 1 - Системы мобильного картографирования AlphaUni 20: а) общий вид; б) место нанесения заводского номера

Программное обеспечение

Системы имеют встроенное программное обеспечение (далее - ПО) «Laserfw», предназначенное для проверки работоспособности внутренних компонентов, настройки параметров съемки, задания программы работы и контроля процесса измерений. Управление осуществляется посредством программного обеспечения «SmartGo», устанавливаемого на пульт управления или планшет, подключаемого к модулю управления по беспроводному соединению.

ПО «CoPre», устанавливаемое на ПК, предназначено для камеральной обработки результатов. На основе полученных данных строятся трёхмерные облака точек. Данное ПО позволяет выделять из облака точек нужные элементы и определять их взаимное расположение.

ПО «CoProcess» и «ТИМ КРЕДО 3D СКАН», устанавливаемые на ПК, предназначены для работы с облаком точек, полученном при сканировании и создании цифровой модели местности, проведении проектных и расчётных работ на её основе, данные ПО не являются метрологически значимыми.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах: 5 «Эксплуатация изделия», 6 «Сбор данных с платформы БПЛА», 7 «Сбор данных с платформы для автомобиля» документа «Системы мобильного картографирования AlphaUni 20. Руководство по эксплуатации.»

Нормативные документы

Локальная поверочная схема для средств измерений воздушного сканирования № ЛПС-003-2024, утверждённая ООО «ПРОММАШ ТЕСТ Метрология» 05.02.2024.

Стандарт предприятия Shanghai Huace Navigation Technology Ltd, КНР
