Датчики весоизмерительные тензорезисторные CL-YB-51-2, 92045-24

Датчики весоизмерительные тензорезисторные CL-YB-51-2 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый электрический измерительный сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести.
Карточка СИ
Номер в госреестре 92045-24
Наименование СИ Датчики весоизмерительные тензорезисторные
Обозначение типа СИ CL-YB-51-2
Изготовитель "Hangzhou Qianjiang Weighing Technology Co., Ltd", КНР
Год регистрации 2024
Срок свидетельства 03.05.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики весоизмерительные тензорезисторные CL-YB-51-2 (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый электрический измерительный сигнал) и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики состоят из упругого элемента, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента.

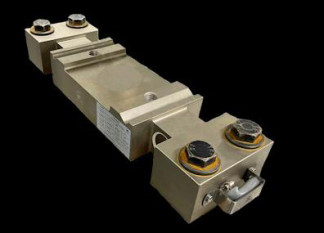

Общий вид датчиков представлен на рисунке 1.

Рисунок 1 - Общий вид датчика

Пломбирование датчиков не предусмотрено.

Нанесение знака поверки на датчик не предусмотрено.

Маркировочная табличка датчика в виде наклейки наносится на боковую поверхность датчика и содержит следующие основные данные:

- наименование и/или товарный знак изготовителя;

- знак утверждения типа;

- обозначение типа датчика;

- заводской номер;

- год выпуска;

- значение максимальной нагрузки, Emax, т;

- значение минимальной нагрузки, Emin, т;

Пример маркировочной таблички представлен на рисунке 2.

Рисунок 2 - Пример маркировочной таблички датчика

Заводской номер датчиков, в виде цифро-буквенного обозначения, состоящего из букв латинского алфавита и/или арабских цифр, наносится типографическим способом на маркировочную табличку.

Технические характеристики

Таблица 1 - Основные метрологические характеристики

Наименование характеристики

Значение

Класс точности по ГОСТ 8.631-2013

D

Максимальное число поверочных интервалов, Птах = Emax / V

1000

Максимальная нагрузка, Етах, т

30

Минимальная нагрузка, Emin, т

0

Значение поверочного интервала, кг

Emax / nmax

Минимальный поверочный интервал Vmin, кг

Emax /1000

Относительный выходной сигнал при Emax, мВ/В

1,90±0,005

Значение входного сопротивления, Ом

750±15

Значение выходного сопротивления, Ом

700±5

Пределы допускаемой погрешности, mpe: до 50v включ. св. 50v до 200v включ. св. 200v

±0,35v

±0,70v

±1,05v

Предел допустимой нагрузки, % от Emax

125

Доля от пределов допускаемой погрешности весов, plc

0,7

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Обозначение по влажности

СН

Предельные значения температуры, °С

от - 40 до + 60

Напряжение питания от сети постоянного тока, В

от 7 до 30

Габаритные размеры для датчиков мм, не более

- длина

560

- ширина

150

- высота

76

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку на корпусе датчика в соответствии с рисунком 2.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик весоизмерительный тензорезисторный

CL-YB-51-2

1 шт

Паспорт

-

1 экз.

Сведения о методах измерений

изложены в разделе 6. «Подготовка изделия к работе, методика измерений и техническое обслуживание» документа «Датчики весоизмерительные тензорезисторные CL-YB-51-2. Паспорт».

Нормативные документы

ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний;

Техническая документация изготовителя.

92045-24
Номер в ГРСИ РФ:
92045-24
Производитель / заявитель:
"Hangzhou Qianjiang Weighing Technology Co., Ltd", КНР
Год регистрации:
2024
Cрок действия реестра:
03.05.2029
