| Номер в госреестре | 92038-24 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | НДКМ-220 УХЛ1 |
| Изготовитель | Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия"), Московская обл., г. Раменское |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные НДКМ-220 УХЛ1 (далее по тексту -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения состоят из конденсаторного делителя напряжения и электромагнитного устройства, в конструкцию которого входят компенсирующий реактор, промежуточный трансформатор и электромагнитное демпфирующее устройство.
Обмотки компенсирующего реактора и промежуточного трансформатора имеют вид многослойных цилиндрических катушек. Обмотки имеют специальные регулировочные витки, позволяющие настраивать трансформаторы напряжения на заданный класс точности.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные НДКМ-220 УХЛ1 зав. № 371, 372, 373.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

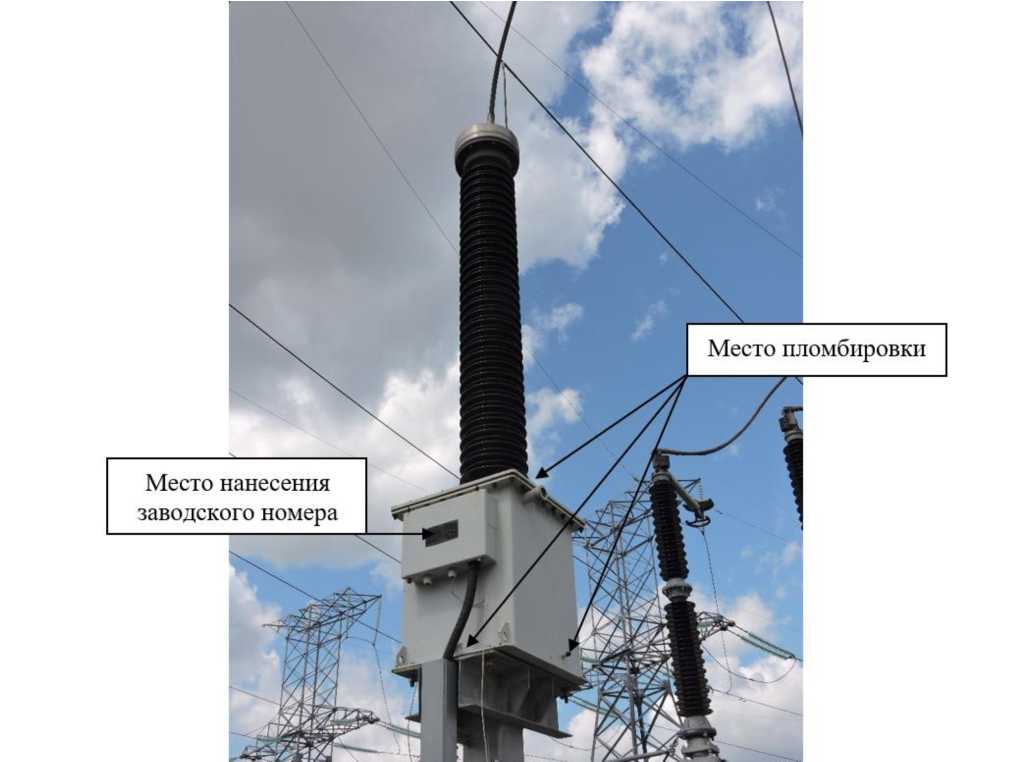

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки Uin<>u, кВ | 220/^3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/^3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, В^А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | НДКМ-220 УХЛ1 | 1 шт. |
| Паспорт | НДКМ-220 УХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 28.07.2025 |
