| Номер в госреестре | 91810-24 |
| Наименование СИ | Танки стальные прямоугольные нефтеналивного судна Иван Алексеев |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | ГП "Жигаловский ССЗ Ленского БУП МРФ РСФСР", Иркутская обл., п. Жигалово (изготовлены в 1990 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки стальные прямоугольные нефтеналивного судна Иван Алексеев (далее - танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице танка.
Танки стальные прямоугольные представляют собой прямоугольные сосуды, расположенные в трюме нефтеналивного судна Иван Алексеев по правому и левому борту и разделены между собой непроницаемыми переборками.
Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.
Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом ударного тиснения на переборку в якорном ящике форпика.
Заводские номера танков в виде цифрового обозначения, состоящие из арабских цифр нанесены методом аэрографии на технологические люки танков.
К танкам данного типа относятся танки с заводскими номерами 11, 12, 21, 22, 31, 32, расположенные на нефтеналивном судне Иван Алексеев проекта 414В с регистровым номером 222982.
Эскиз общего вида расположения танков нефтеналивного судна Иван Алексеев представлен на рисунке 1.
Место нанесения заводского номера танков представлен на рисунке 2.
Регистровый номер нефтеналивного судна Иван Алексеев представлен на рисунке 3.
Общий вид нефтеналивного судна Иван Алексеев представлен на рисунке 4.
Нанесение знака поверки на средство измерений не предусмотрено.

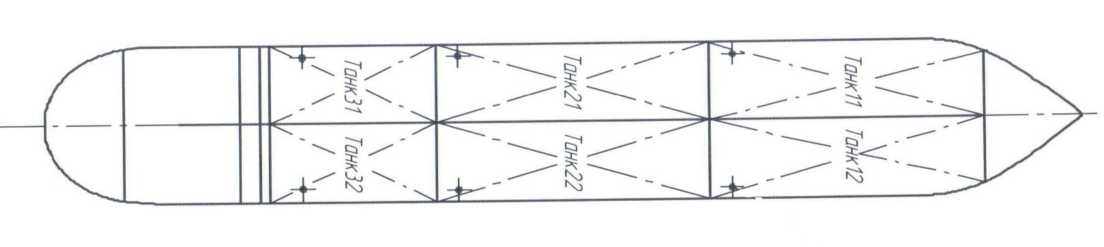

Рисунок 1 - Эскиз общего вида расположения танков нефтеналивного судна Иван Алексеев

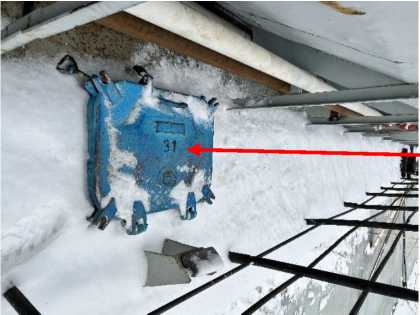

Рисунок 2 - Место нанесения заводского номера танка нефтеналивного судна Иван Алексеев
Место нанесения заводского номера

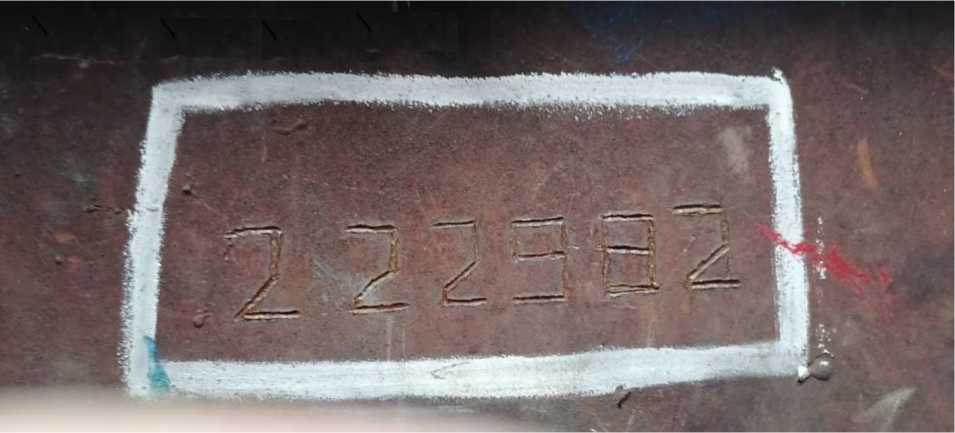

Рисунок 3 - Регистровый номер нефтеналивного судна Иван Алексеев

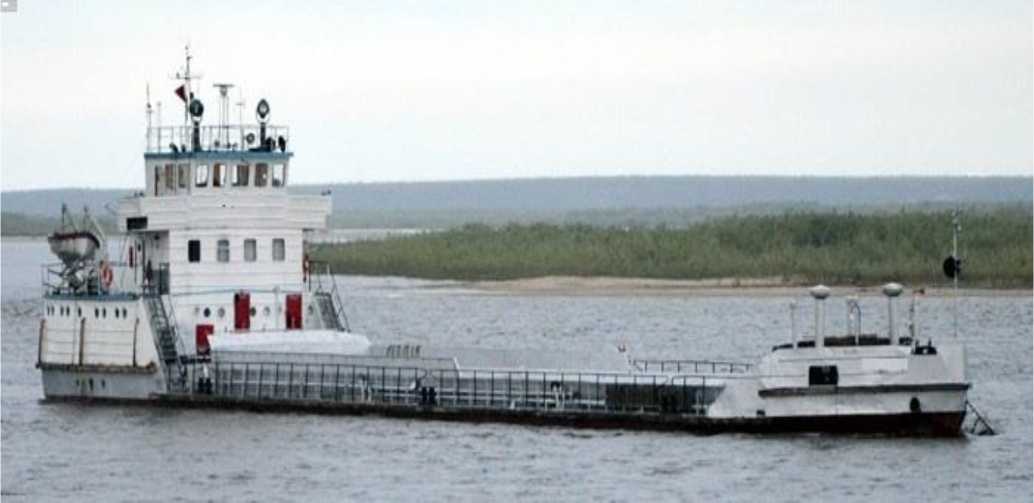

Рисунок 4 -Общий вид нефтеналивного судна Иван Алексеев
Пломбирование танков не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Заводские номера танков | ||||||
| 11 | 12 | 21 | 22 | 31 | 32 | |
| Номинальная вместимость, м3 | 135 | 135 | 145 | 145 | 135 | 135 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -10 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта танка типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Танк стальной прямоугольный нефтеналивного судна Иван Алексеев | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 8 «Метод измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
