| Номер в госреестре | 91790-24 |
| Наименование СИ | Система измерений отклонений от плоскостности |
| Обозначение типа СИ | Shapeline |
| Изготовитель | Публичное акционерное общество "Северсталь" (ПАО "Северсталь"), Вологодская обл., г. Череповец |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений отклонений от плоскостности Shapeline (далее - система) предназначена для бесконтактных измерений длины в области измерений отклонений от прямолинейности и вычисления на их основе значений отклонений от плоскостности листового проката (планшетности).
Конструктивно система состоит из монтажного каркаса, системы датчиков, включающей лазерные датчики и камеры, электронного пульта управления, компьютерного оборудования с программным обеспечением, комплекта технических средств для настройки и поверки, распределительного шкафа и сигнальных интерфейсов и соединительных кабелей.
Принцип действия системы основан на применении лазерной линейной триангуляции, т.е. на освещении лазерными датчиками под определенным углом объекта измерений и регистрации отраженной проекции линий лазерного излучения с помощью камер. Для измерений контура система выдает положение, ширину и яркость лазерных линий, которые она распознает и путем анализа вычисляются координаты точек поверхности объекта измерений, на которой присутствует лазерный луч. Для минимизации вибраций при измерении используется измерение с помощью двойных лазерных линий. Система производит последовательное измерение расстояний от базовой поверхности до поверхности измеряемого листа в поперечных сечениях.
К системе данного типа относится Система измерений отклонений от плоскостности Shapeline с заводским № 19111219500107, который указан на маркировочной табличке,
расположенной на несущей металлоконструкции над ленточным транспортером и на двери шкафа управления.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы не предусмотрено
Общий вид системы с указанием заводского номера представлен на рисунке 1. Основные элементы системы имеют маркировку, содержащую:
- наименование предприятия-изготовителя;
- обозначение типа;
- заводской номер;
- год выпуска;
- знак утверждения типа.
Место нанесения маркировочных табличек с
обозначением типа, знаком утверждения типа
и заводским номером
Shapeline
www.shapeline.com
б)
в)

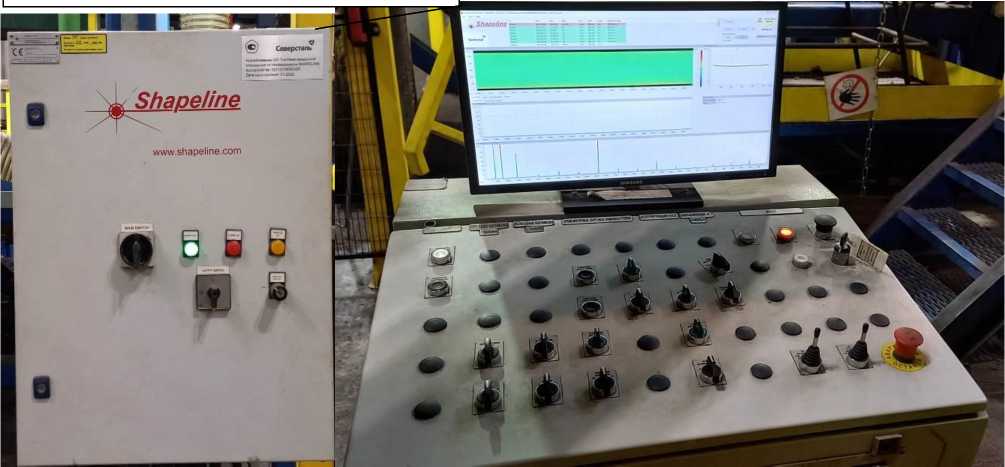

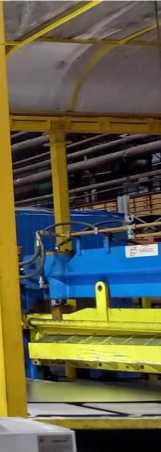

а) а) Система измерений отклонений от плоскостности Shapeline б) Распределительный шкаф в) Электронный пульт управления
Рисунок 1 - Общий вид основных элементов системы измерений отклонений от плоскостности Shapeline с обозначением мест нанесения заводских номера
Система имеет автономное программное обеспечение (ПО), предназначенное для сбора, обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически-значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные автономного программного обеспечения (ПО)
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ShapeSoft |
| Номер версии ПО | не ниже 3.5.26.22-19111 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины в области измерений отклонений от прямолинейности, мм | от 0 до 80 |
| Пределы допускаемой абсолютной погрешности измерений длины в области измерений отклонений от прямолинейности, мм | ±0,5 |
| Цена единицы наименьшего разряда, мм | 0,001 |
| Допуск плоскостности поверочного профиля, мкм | 10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ширина рабочей поверхности поверочного профиля, мм, не менее | 250 |
| Длина поверочного профиля, мм, не менее | 2000 |
| Характеристики объекта измерений: | |
| - ширина, мм | от 500 до 1850 |
| - толщина, мм | от 0,25 до 4 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, %, не более | 80 |
| Габаритные размеры элементов системы, мм, не более | |
| Измерительный модуль: | |
| высота | 2500 |
| длина | 2300 |
| ширина | 3350 |
| Шкаф управления: | |
| высота | 800 |
| ширина | 800 |
| глубина | 600 |
| Масса, кг, не более | |
| измерительный модуль | 730 |
| шкаф управления | 60 |
наносится на титульный лист паспорта и на маркировочную табличку типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Система измерений отклонений от плоскостности: монтажный каркас лазерный модуль модуль камеры шкаф электроники комплект технических средств для настройки и поверки воздуходувка комплект кабелей модулей АРМ оператора | Shapeline - | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 компл. 1 шт. 1 компл. 1 шт. |
| Паспорт | - | 1 экз. |
| Справочное руководство «ШейпСофт III поколения» | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 4 «Измерение» Руководства по эксплуатации.
Локальная поверочная схема для систем измерений отклонений от плоскостности.
