| Номер в госреестре | 91762-24 |
| Наименование СИ | Измерители-сигнализаторы температуры масла трансформаторов |
| Обозначение типа СИ | BWY-804ATH |
| Изготовитель | "Fujian LEAD Automatic Equipment Co.,Ltd.", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 02.04.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-сигнализаторы температуры масла трансформаторов BWY-804ATH (далее по тексту - измерители) предназначены для измерений температуры масла силовых трансформаторов и для сигнализации превышения пороговых значений температуры.
Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - инертного газа, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата).
Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из латуни. Внутри корпуса измерителей (под съемной крышкой) также размещены клеммы для подключения контроллеров охлаждающей системы, электропитания, аналогового выхода, интерфейса RS-485, а также встроенным в корпус термобаллона термопреобразователем сопротивления с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

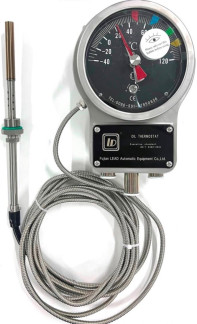

Фотография общего вида измерителей-сигнализаторов температуры масла
трансформаторов BWY-804ATH приведена на рисунке 1.
Заводской номер измерителей в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус измерителя.
Пломбирование измерителей не предусмотрено.
Конструкция измерителей не предусматривает нанесение знака поверки на средство измерений.

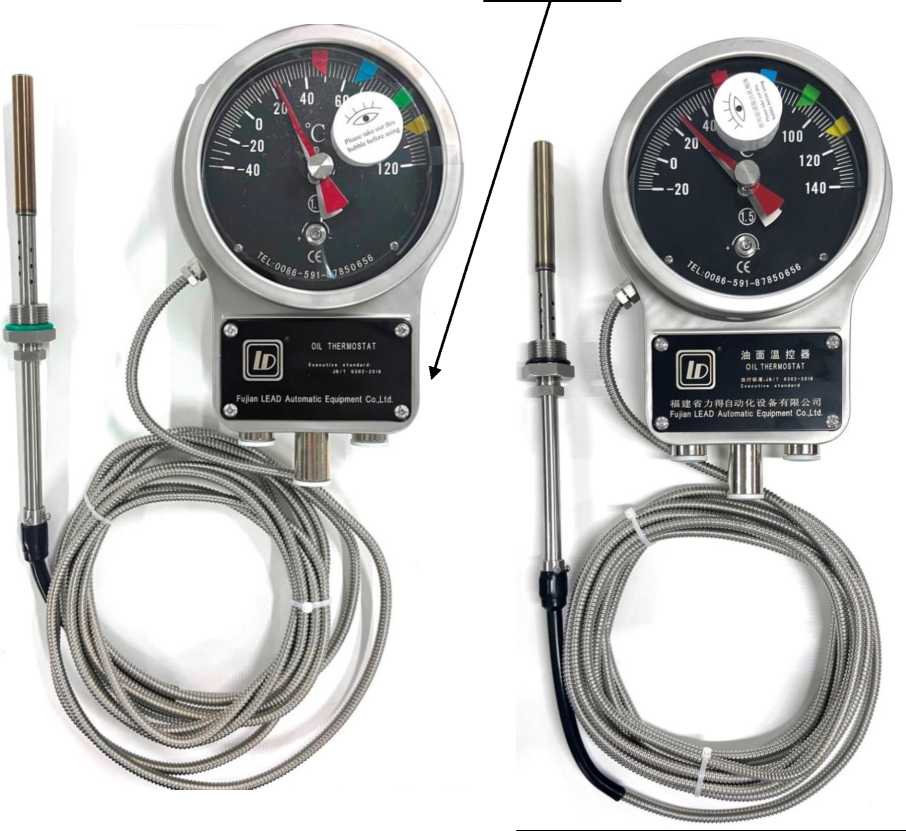

Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей-сигнализаторов температуры масла трансформаторов BWY-804ATH
Метрологические и основные технические характеристики измерителей-сигнализаторов температуры масла трансформаторов BWY-804ATH приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 до +140; от -40 до +120 |
| Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений): - в диапазоне св. -20 до +140 °С - в диапазоне св. -20 до +120 °С | ±1,5 ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 до -20 °С не включ., °С | ±5,0 |
| Диапазон выходных аналоговых сигналов: - силы постоянного тока, мА - напряжения постоянного тока, В | от 4 до 20; от 0 до 5; от 1 до 5 |
| Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % (от диапазона измерений) | ±3,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Цена деления шкалы измерителя, °С: - в диапазоне от -40 до -20 °С вкл. - в диапазоне св. -20 до +140°С - в диапазоне св. -20 до +120°С | 5 2 2 |
| Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В постоянного тока), МОм, не менее | 20 |
| Длина соединительного капилляра, мм, не более | 6000 |
| Длина монтажной части термобаллона, мм, не менее | 260 |
| Диаметр корпуса термобаллона, мм | 14 |
| Глубина погружения термобаллона, мм, не менее | 150 |
| Габаритные размеры корпуса измерителя (длина х высота х глубина), мм, не более | 260x160x120 |
| Масса, кг, не более | 10 |
| Средняя наработка на отказ, ч, не менее | 120 000 |
| Средний срок службы, лет, не менее | 15 |
| Номинальное значение напряжения питания переменного тока, В | 220 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -52 до +55 95 (без конденсации) |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель-сигнализатор температуры масла трансформаторов | BWY-804ATH | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы «Fujian LEAD Automatic Equipment Co.,Ltd.», КНР.
