| Номер в госреестре | 91760-24 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | Общество с ограниченной ответственностью "Востокмонтажгаз" (ООО "Востокмонтажгаз"), Республика Татарстан, г. Бугульма |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-1000 (далее - резервуар) предназначен для измерений вместимости при хранении пластовой воды, сырой и подготовленной нефти.
Принцип действия резервуара основан на заполнении его продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Тип резервуара - вертикальный стальной цилиндрический, с номинальной вместимостью 1000 м3.
Заполнение и выдача продуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типографическим методом нанесен на люк-лаз и типографским способом в паспорт.
Резервуар с заводским № 5/23 расположен на территории СП-Мамадыш Мамадышский ЦДНГ.
Общий вид резервуара представлен на рисунке 1, место нанесения заводского номера представлено на рисунке 2.

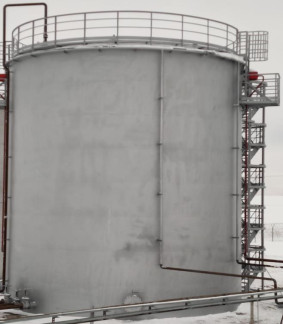

Рисунок 1 - Общий вид резервуара.

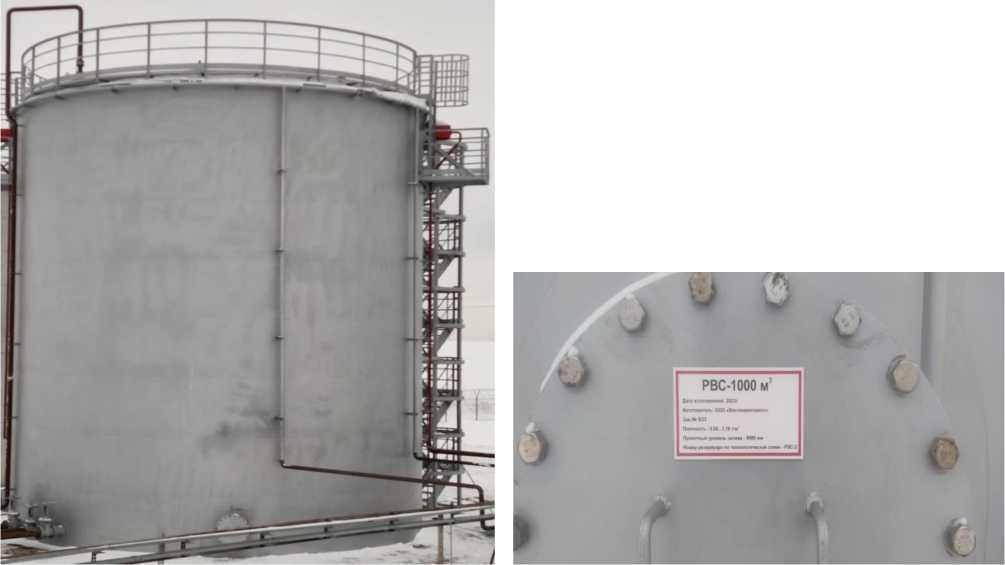

Рисунок 2 - Место нанесения заводского номера.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть |
| Габаритные размеры, мм, не более - внутренний диаметр стенки - высота стенки | 11920 10430 |
наносится на титульный лист паспорта типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество, шт./экз. |
| Резервуар вертикальный стальной цилиндрический | РВС-1000 | 1 |
| Паспорт | - | 1 |
| Градуировочная таблица | - | 1 |
приведены в документе «ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в емкостях накопителях сборных пунктов Шийского нефтяного месторождения АО «Булгарнефть», ФР.1.29.2023.45829.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
