| Номер в госреестре | 91755-24 |
| Наименование СИ | Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ АО "АРКТИКГАЗ" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества конденсата газового
деэтанизированного СИКГК № 2 Уренгойского НГКМ. АО «АРКТИКГАЗ» (далее - система) предназначена для измерений массы и показателей качества конденсата газового
деэтанизированного (далее - КГД).
Принцип действия системы основан на использовании прямого метода динамических измерений массы КГД.
При прямом методе динамических измерений массу КГД определяют с применением массовых расходомеров. Выходные электрические сигналы массовых расходомеров поступают на соответствующие входы комплексов измерительно-вычислительных, которые преобразуют их и вычисляют массу по реализованному в нем алгоритму.
Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из компонентов серийного отечественного и импортного изготовления и состоящей из входного коллектора, блока измерительных линий (далее - БИЛ), выходного коллектора, блока измерений показателей качества продукта (далее - БИК), блока рабочего эталона расхода, системы сбора, обработки информации и управления (далее - СОИ).
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.
В вышеприведенные технологические блоки и системы входят средства измерений, по своему функционалу участвующие в измерениях массы, контроле и измерении параметров качества КГД, а также контроле технологических режимов работы системы.
Средства измерений, входящие в состав системы и участвующие в измерении массы КГД, контроле и измерении параметров качества КГД, приведены в таблице 1.
Таблица 1 - Состав системы
| Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
| Счетчики-расходомеры массовые Micro Motion модели CMF300 | 45115-16 |
| Преобразователи давления измерительные КМ35 модели КМ35-И исполнения 4033 | 71088-18 |
| Датчики температуры Rosemount 644, Rosemount 3144P модели Rosemount 3144Р | 63889-16 |
| Преобразователи плотности и расхода CDM модификации CDM100P | 63515-16 |
| Влагомеры поточные моделей L и F модели L | 56767-14 |
| Расходомер-счетчик ультразвуковой OPTISONIC 3400 | 57762-14 |
| Комплексы измерительно-вычислительные ИМЦ-07 исполнение 8 | 75139-19 |
| Комплексы измерительно-управляющие и противоаварийной автоматической защиты DeltaV/ ДельтаВ, DeltaV SIS/ ДельтаВ ПАЗ модификации ДельтаВ | 75006-19 |
В состав системы входят показывающие средства измерений давления и температуры.
Система обеспечивает выполнение следующих основных функций:
- автоматизированные измерения массового расхода и массы КГД прямым методом динамических измерений в рабочем диапазоне расхода при рабочих условиях;
- автоматические измерения температуры, давления (избыточное, дифференциальное), плотности КГД, объемной доли воды в КГД, объемного расхода КГД через БИК;
- измерения температуры и давления КГД с применением показывающих средств измерений температуры и давления соответственно;
- проведение контроля метрологических характеристик и поверки расходомеров массовых с применением поверочной установки в автоматизированном режиме;
- проведение контроля метрологических характеристик рабочих расходомеров массовых с применением контрольно-резервного расходомера массового, применяемого в качестве контрольного в автоматизированном режиме;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушения установленных границ;
- автоматическое регулирование расхода через БИК для обеспечения требований ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- ручной отбор проб;
- защита информации от несанкционированного доступа;
- регистрация и хранение результатов измерений, формирование отчетов.

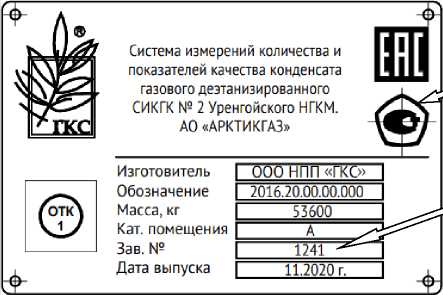

Заводской номер системы в цифровом формате (1241) наносится на маркировочную табличку (рисунок 1), размещенную перед входом в блок-бокс системы, методом лазерной гравировки.
Пломбировка системы не предусмотрена.
ООО нпп «гкс»
2016.20.00.00.000
1241 '
11.2020 г.
Система измерений количества и показателей качества конденсата газового деэтанизированного СИКГК № 2 Уренгойского НГКМ.
АО «АРКТИКГАЗ»
