| Номер в госреестре | 91740-24 |
| Наименование СИ | Преобразователи линейных перемещений магнитострикционные |
| Обозначение типа СИ | ТЛ |
| Изготовитель | Общество с ограниченной ответственностью "ТрейсЛайн" (ООО "ТЛ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи линейных перемещений магнитострикционные ТЛ (далее -преобразователи) предназначены для автоматического измерения линейного расстояния от начальной точки отсчета до одного или нескольких подвижных магнитных позиционеров.
Принцип преобразователей основан на магнитострикционном эффекте, заключающемся в измерении времени распространения ультразвуковой волны в твердом теле.
Преобразователи состоят из измерительного элемента и электронного преобразователя. Электронный преобразователь выполнен в виде печатной платы, заключенной в герметизированный корпус. На оси измерительного элемента располагается магнитный позиционер, представляющий собой постоянный магнит.
Преобразователи выпускаются в двенадцати исполнениях ТЛ-С1, ТЛ-С2, ТЛ-С3, ТЛ-СВ1, ТЛ-СВ2, ТЛ-СВ3, ТЛ-СФ1, ТЛ-СФ2, ТЛ-П, ТЛ-П1, ТЛ-П2 и ТЛ-П3. Между собой исполнения отличаются формой изготовления измерительного элемента, типом подключения, и формой корпуса преобразователя.
Преобразователи выпускаются в двух модификациях, отличающихся между собой допускаемой погрешностью измерений.
Преобразователи ТЛ-С3 и ТЛ-СФ2 изготавливаются во взрывозащищенном исполнении.
Пломбирование корпуса преобразователей от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид шильдика преобразователей представлен на рисунке 1.
Общий вид преобразователей приведен на рисунке 2. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на шильдик.

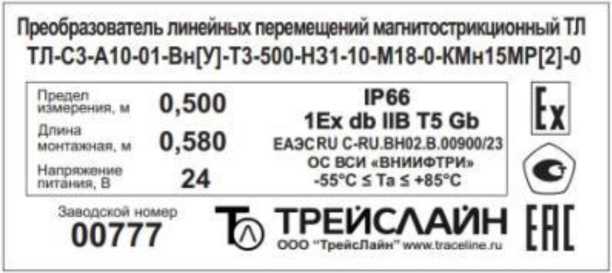

Рисунок 1 - Общий вид шильдика преобразователей
TJ1-II

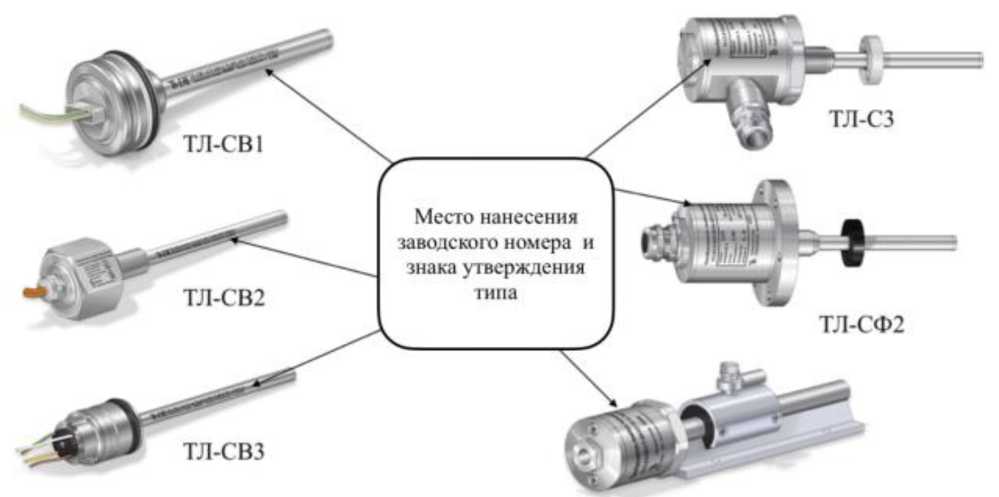

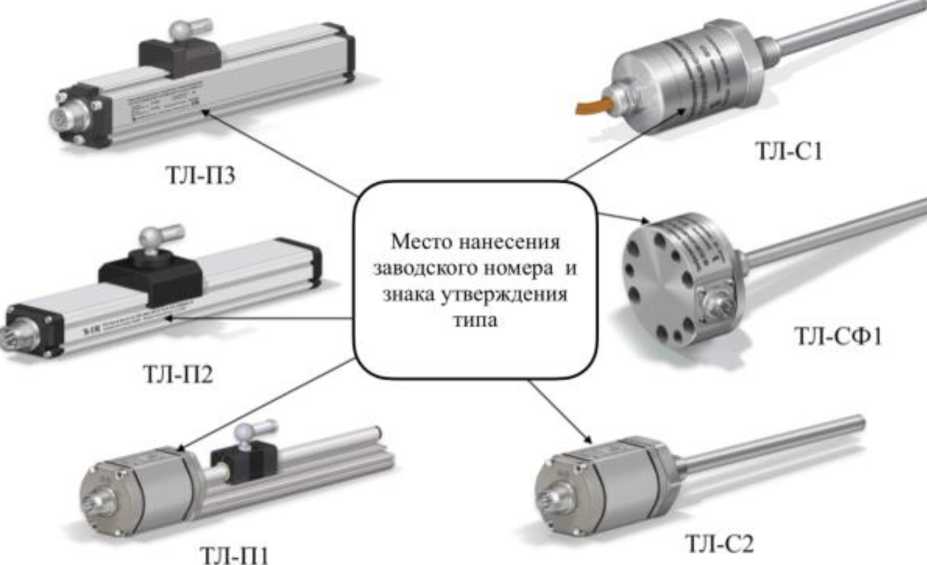

Рисунок 2 - Общий вид преобразователей
Структура артикула преобразователя:
| ТЛ | - | 1 | - | 2 | _ | 3 | _ | 4 | _ | 5 | _ | 6 | _ | 7 | _ | 8 | _ | 9 | - | 10 | - | 11 | - | 12 |
1 - Код обозначения типа конструкции
2 - Код обозначения типа интерфейса
3 - Код обозначения модификации
4 - Код обозначения наличия взрывозащиты
5 - Код обозначения температуры измеряемой среды
6 - Код обозначения диапазона измерения мм
7 - Код обозначения размера неизмеряемой зоны
8 - Код обозначения диаметра измерительного элемента
9 - Код обозначения присоединения к процессу
10 - Код обозначения типов магнитных позиционеров
11 - Код обозначения электрического присоединения
12 - Код обозначения типа исполнения
Метрологические и технические характеристики преобразователей представлены в таблицах 1-6.
Таблица 1 - Метрологические характеристики преобразователей ТЛ.
| Исполнение | Верхний предел измерений (далее - ВПИ), мм | |
| Модификация 1 | Модификация 2 | |
| ТЛ-С1 и ТЛ-СФ1 | от 50 до 3000 | от 50 до 5500 |
| ТЛ-С2 и ТЛ-П1 | от 25 до 3000 | от 25 до 5500 |
| ТЛ-С3, ТЛ-СФ2 и ТЛ-П | от 25 до 3000 | от 25 до 6000 |
| ТЛ-СВ1, ТЛ-СВ2, ТЛ-СВ3, ТЛ-П2 и ТЛ-П3 | от 50 до 1000 | от 50 до 2500 |
Таблица 2 - Метрологические характеристики преобразователей ТЛ.
| Характеристика | Модификация 1 | Модификация 2 |
| Пределы допускаемой абсолютной погрешности измерений преобразователей, с ВПИ до 500 мм включ., мм | ±0,15 | ±0,2 |
| Пределы допускаемой приведенной основной погрешности измерений преобразователей, с ВПИ св. 500 мм, % от ВПИ | ±0,03 | ±0,04 |
| Примечание: * - при температуре воздуха от +15 до +25 °С и относительной влажности воздуха не более 90 % | ||
| Таблица 3 - Габаритные | размеры и масса преобразователей ТЛ. | ||
| Исполнение | Габаритные размеры | Масса, кг, не более | |
| Диаметр, мм, не более | Длина, мм, не более | ||
| ТЛ-С1 | 60 | 5800 | 8 |
| ТЛ-С2 | 60 | 5800 | 8 |
| ТЛ-С3 | 105 | 6300 | 10 |
| ТЛ-СВ1 | 50 | 2700 | 5 |
| ТЛ-СВ2 | 60 | 2700 | 5 |
| ТЛ-СВ3 | 30 | 2700 | 5 |
| ТЛ-СФ1 | 90 | 5800 | 8 |
| ТЛ-СФ2 | 120 | 6300 | 10 |
| ТЛ-П | 60 | 6300 | 10 |
| ТЛ-П1 | 60 | 5800 | 7 |
| ТЛ-П2 | 50 | 2700 | 6 |
| ТЛ-П3 | 50 | 2700 | 6 |
Таблица 4 - Тип выходного сигнала преобразователей ТЛ
| Исполнение | Цифровой выход | Аналоговый выход | |
| по току | по напряжению | ||
| ТЛ-С2 | SSI, Start/Stop, Profinet, Profibus, Canbus и EtherCAT | + | + |
| ТЛ-П1 | |||
| ТЛ-СФ1 | |||
| ТЛ-СВ1 | Canbus, SSI | ||
| ТЛ-СВ2 | Canbus | ||
| ТЛ-СВ3 | |||
| ТЛ-С3 | SSI, Start/Stop, Profinet, Profibus, Canbus, EtherCAT и RS485 Modbus RTU | ||
| ТЛ-СФ2 | |||
| ТЛ-П | |||
| ТЛ-С1 | |||
| ТЛ-П2 | - | ||
| ТЛ-П3 | SSI, Profinet, Profibus и Canbus | ||
Таблица 5 - Технические характеристики преобразователей ТЛ
| Исполнение | Характеристика | ||||
| Напряжение питания постоянного тока, В | Предел допустимой вибрационной нагрузки в частотном диапазоне от 10 до 2000 Гц, м/с2 | Ток потребления, мА, не более | Степень защиты от пыли и влаги | Маркировка взрывозащиты | |
| ТЛ-С1 | от 12 до 36 | 196,2 | 90 | - | - |
| ТЛ-С2 | 80 | - | - | ||
| ТЛ-С3 | IP66 | 1Ex db IIB T5 Gb | |||
| ТЛ-СВ1 | от 9 до 32 | 245,3 | - | - | |
| ТЛ-СВ2 | - | - | |||
| ТЛ-СВ3 | от 8 до 32 | 147,2 | - | - | |
| ТЛ-СФ1 | от 12 до 36 | 196,2 | 100 | - | - |
| ТЛ-СФ2 | 80 | IP66 | 1Ex db IIB T5 Gb | ||
| ТЛ-П | - | - | |||
| ТЛ-П1 | - | - | |||
| ТЛ-П2 | 98,1 | - | - | ||
| ТЛ-П3 | 196,2 | - | - | ||
Таблица 6 - Условия эксплуатации преобразователей ТЛ.
| Наименование характеристики | Исполнение | |||
| ТЛ-С2, ТЛ-П, ТЛ-П1, ТЛ-П2 и ТЛ-П3 | ТЛ-СВ1, ТЛ-СВ2 и ТЛ-СВ3 | ТЛ-С3 и ТЛ-СФ2 | ТЛ-С1 и ТЛ-СФ1 | |
| Диапазон рабочих температур, °С | от -40 до +85 | от -40 до +105 | от -55 до +85 | от -55 до +105 |
| Относительная влажность воздуха, без конденсата, %, не более | 90 | 90 | 90 | 100 |
Знак утверждения типа наносится на шильдик и титульный лист руководства по эксплуатации преобразователей линейных перемещений магнитострикционных ТЛ типографским способом.
Таблица 7 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Преобразователи линейных перемещений магнитострикционные | ТЛ | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Приведены в Разделе №4 Устройство и принцип работы ТЛ «Преобразователи линейных перемещений магнитострикционные ТЛ. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
