| Номер в госреестре | 91734-24 |
| Наименование СИ | Делитель напряжения импульсный омический |
| Обозначение типа СИ | SMR 10/1250 |
| Изготовитель | VEB Transformatoren - und Röntgenwerk "Hermann Matern", Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения импульсный омический SMR 10/1250 (далее по тексту -делитель) предназначен для масштабных преобразований напряжения стандартизованных грозовых импульсов.
Принцип действия делителя основан на методе резистивного деления.
Делитель состоит из следующих элементов: основание, плечо высокого напряжения с высоковольтным выводом, плечо низкого напряжения, электростатические экраны и демпфирующий резистор.
Конструктивно плечо высокого напряжения делителя выполнено в виде трубы из стеклопластика, внутри которой размещаются резисторы, залитые трансформаторным маслом. Плечо высокого напряжения R1 собрано из отдельных сопротивлений малой индуктивности. Сопротивление R1 равно 10±0,5 кОм. Разъем для подключения измерительного кабеля и плечо низкого напряжения располагаются в нижней части делителя. В верхней части делителя находятся демпфирующие резисторы Rd1, Rd2 и электростатические экраны. Электростатические экраны обеспечивают близкое к линейному распределение напряжения вдоль плеча высокого напряжения. Демпфирующие резисторы Rd1, Rd2 служат для затухания колебаний внешней измерительной цепи на стороне высокого напряжения и находятся между верхней частью делителя и электростатическим экраном.
К делителю данного типа относится делитель напряжения импульсный омический SMR 10/1250, заводской № 865206.
На основании делителя находится табличка с техническими данными, на которой напечатан заводской номер методом штампования в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
Делитель имеет средства ограничения доступа к внутренним частям методом пломбировки в виде специальных наклеек.
Нанесение знака поверки на делитель не предусмотрено.
Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа представлены на рисунке 1, обозначение места нанесения заводского номера представлено на рисунке 2.

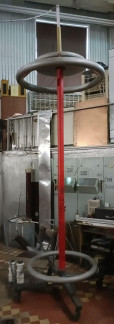

Рисунок 1 - Общий вид средства измерений

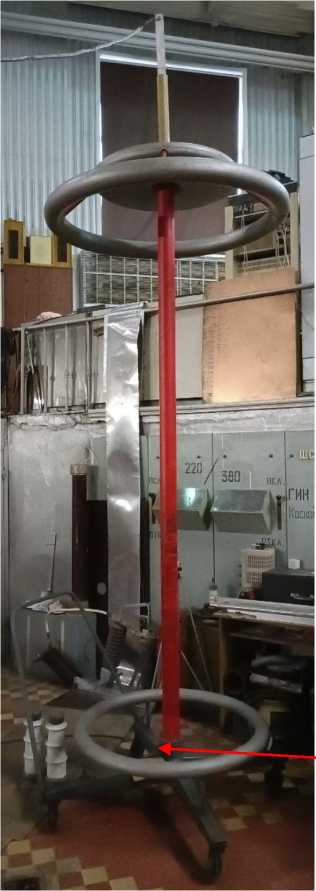

Место пломбировки от несанкционированного доступа

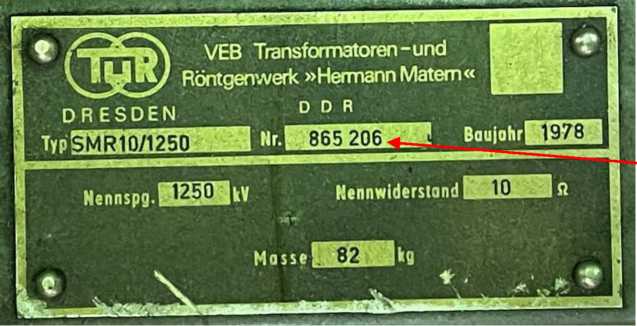

Рисунок 2 - Обозначение места нанесения заводского номера
Место
нанесения
заводского
номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон преобразований напряжения стандартизованных грозовых импульсов 1,2/50 мкс, кВ | от 280 до 850 |
| Номинальное значение коэффициента масштабного преобразования | 1860 |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % | ±2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия применения: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 80 от 84 до 106 |
| Габаритные размеры, мм, высота х диаметр | 3950 х 1250 |
| Масса, кг | 82 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 7500 |
Нанесение знака утверждения типа на делитель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Делитель напряжения импульсный омический | SMR 10/1250 | 1 |
| Руководство по эксплуатации | PЭ-06063-SMR-6 | 1 |
приведены в разделе 2 «Устройство и принцип работы» документа «Руководство по эксплуатации делителя напряжения импульсного омического SMR 10/1250 с заводским номером № 865206».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.817-2013 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ».
