| Номер в госреестре | 91733-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZX6-35R(CQ)3 |
| Изготовитель | Dalian No.1 Instrument Transformer Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 27.03.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZX6-35R(CQ)3 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются электромагнитными однофазными заземляемыми трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток расположены в нижней части трансформатора в изолированном кожухе. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы предназначены для внутренней установки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную над выводами вторичных обмоток на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.

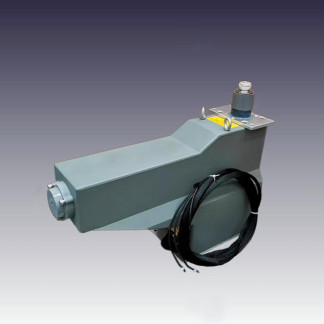

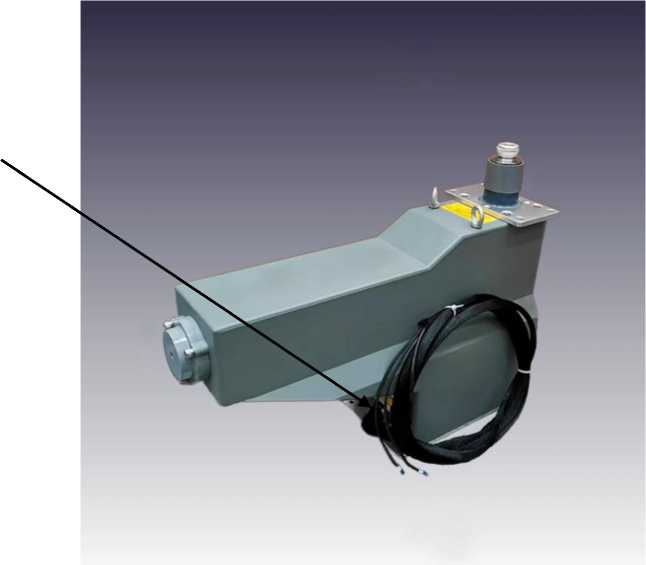

Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 35/^3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/^3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности основной вторичной обмотки по ГОСТ 1983-2015 | 0,2 |
| Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015 | 3P |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 30 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 50 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 79 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 680х195х524 |
| Условия эксплуатации: - температура окружающей среды, 0С - относительная влажность при комнатной температуре, % | от -5 до +40 95 |
| Средняя наработка до отказа, ч, не менее | 175 000 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения | JDZX6-35R(CQ)3 | 1 |
| Руководство по эксплуатации | - | 1 на партию (но не менее 1 шт. на 6 трансформаторов) |
| Паспорт | - | 1 |
приведены в разделе 1 «Общие сведения» руководства по эксплуатации.
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р МЭК 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
