| Номер в госреестре | 91724-24 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС- 100 |
| Изготовитель | Акционерное общество "Новокуйбышевская нефтехимическая компания" (АО "ННК"), Самарская область, г. Новокуйбышевск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-100 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем и кровлей, вертикальная стенка резервуара закрыта слоем теплоизоляции.
Принцип действия резервуаров основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияния на которые могут быть изменены результаты измерений.
Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся типографским способом в паспорт резервуаров и методом аэрографии на вертикальную стенку резервуаров.
К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические с заводскими номерами 1-1, 1-2, расположенные по адресу
АО «ННК», Самарская область, г. Новокуйбышевск, Юго-западная часть промышленной зоны. Территория 17 цеха, отделения 1701.
Общий вид резервуаров с указанием мест нанесения заводского номера приведены на рисунках 1, 2.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер
Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-100 заводской номер 1-1 с указанием места нанесения заводского номера
Заводской номер

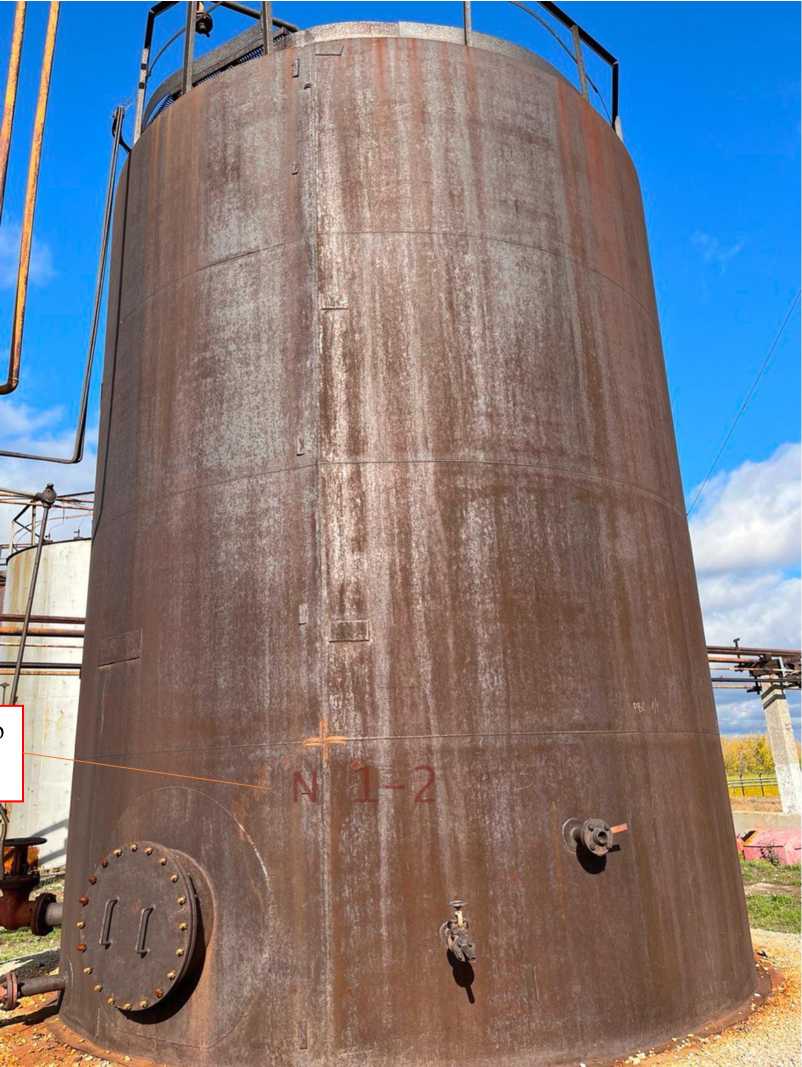

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-100 заводской номер 1-2 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, oC - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-100 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в пункте 2 паспорта на резервуар.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
