| Номер в госреестре | 91723-24 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС- 400 |
| Изготовитель | Акционерное общество "Новокуйбышевская нефтехимическая компания" (АО "ННК"), Самарская область, г. Новокуйбышевск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-400 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой стальной сосуд в виде стоящего цилиндра с днищем и кровлей, вертикальная стенка резервуара закрыта слоем теплоизоляции.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуар не имеет в конструкции частей влияния на которые могут быть изменены результаты измерений.
Знак утверждения типа наносится типографским способом на титульный лист паспорта, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуара.
К резервуару данного типа относится резервуар вертикальный стальной цилиндрический с заводским номером 6-1, расположенный по адресу АО «ННК», Самарская область, г. Новокуйбышевск, Юго-западная часть промышленной зоны. Территория 17 цеха, отделения 1701.

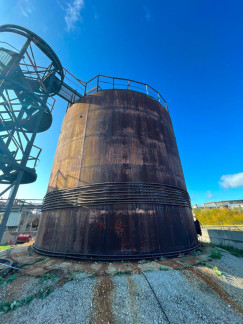

Общий вид резервуара с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на резервуар не предусмотрено.

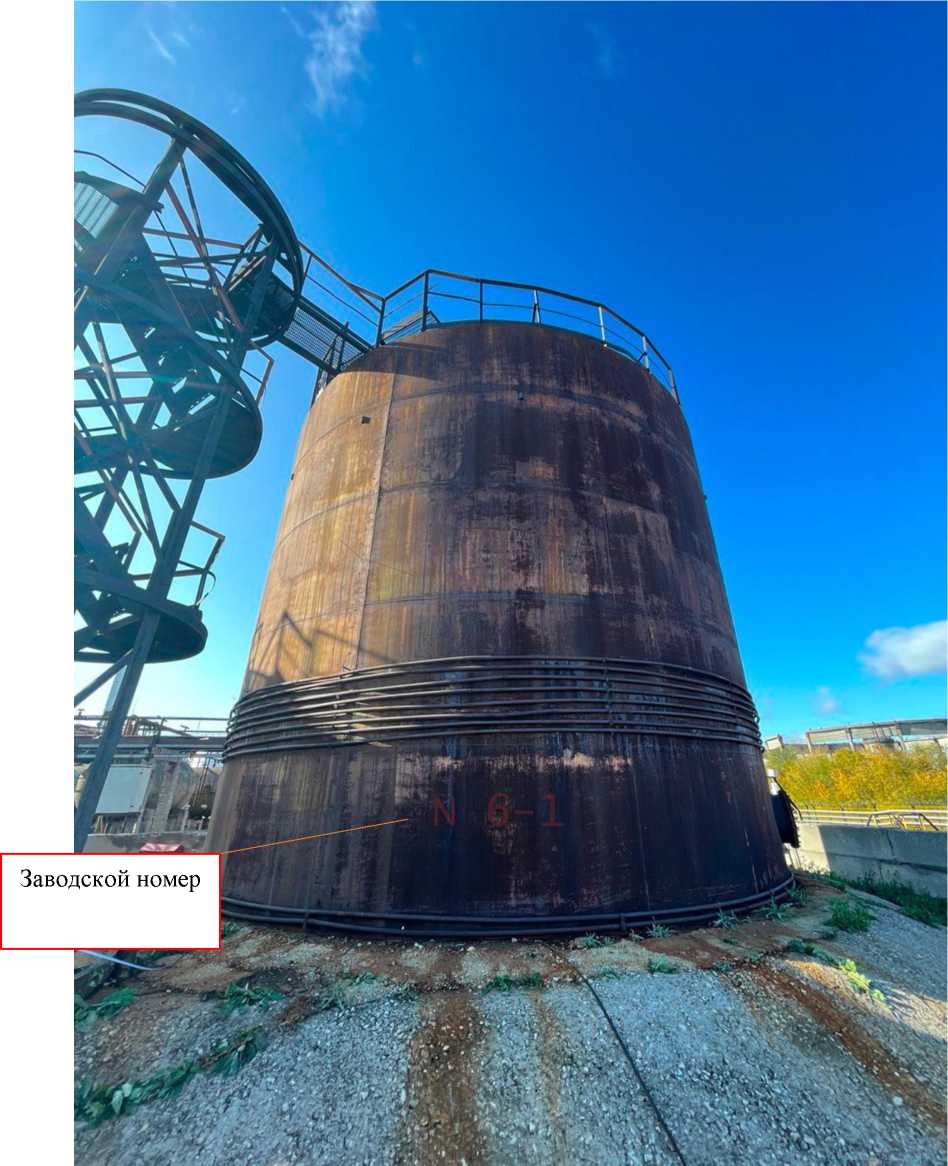

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-400 заводской номер 6-1 с указанием места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 400 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,2 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, oC - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта типографским способом
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-400 | 1 шт. |
| Паспорт | _ | 1 экз. |
| Градуировочная таблица | _ | 1 экз. |
приведены в пункте 2 паспорта на резервуар
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
