| Номер в госреестре | 91718-24 |
| Наименование СИ | Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-68 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Рыбинский судостроительный завод "Вымпел" (Рыбинский ССЗ "Вымпел") Ярославская обл., г. Рыбинск (изготовлены 1960 г.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Танки вертикальные стальные цилиндрические нефтеналивного судна ТР-68 (далее -танки) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия танков основан на заполнении их нефтью или нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице танка.
Танки вертикальные стальные цилиндрические представляют собой вертикальные цилиндрические сосуды частично утопленные, в трюме нефтеналивного судна ТР-68.
Сверху танки закрыты герметичной крышей, на которой расположены мерная труба и технологический люк
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части танка.
Регистровый номер в виде цифрового обозначения, состоящий из арабских цифр нанесен типографским методом в паспорт танка и методом электродуговой электросварки на переборку в якорном ящике форпика.
Заводские номера в виде цифрового обозначения, состоящие из арабских цифр нанесены методом аэрографии на технологические люки танков, представлены на рисунке 1.
К данному типу относятся танки вертикальные стальные цилиндрические с заводскими номерами 1, 2, 3, 4, 5, расположенные на нефтеналивном судне ТР-68 проекта 866М, регистровый номер 129241.
Регистровый номер нефтеналивного судна ТР-68 представлен на рисунке 2.
Общий вид нефтеналивного судна ТР-68 представлен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

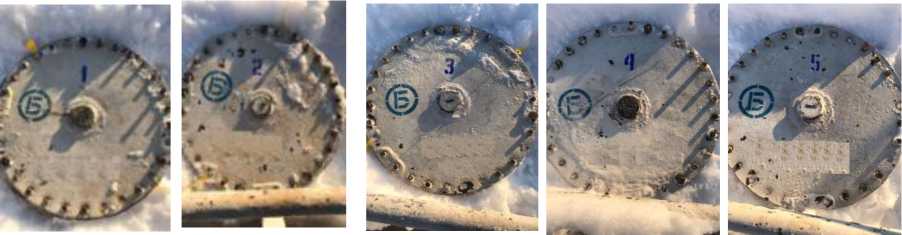

Рисунок 1 - Технологические люки танков с заводскими номерами танков нефтеналивного судна ТР-68

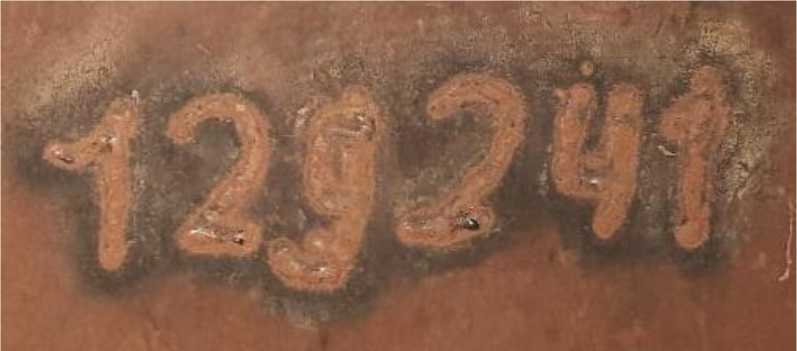

Рисунок 2 - Регистровый номер нефтеналивного судна ТР-68

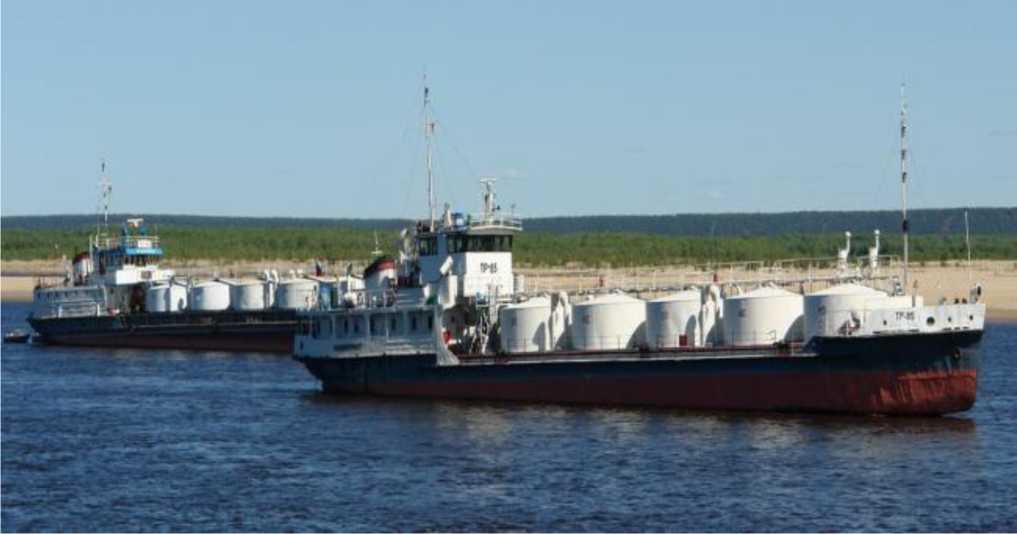

Рисунок 3 -Общий вид нефтеналивного судна ТР-68
Пломбирование танков не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Номера танков | |||||
| 1 | 2 | 3 | 4 | 5 | |
| Номинальная вместимость, м3 | 150 | 150 | 150 | 150 | 150 |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,25 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -10 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта танка типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Танк вертикальный стальной цилиндрический нефтеналивного судна ТР-68 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 8 «Метод измерений» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
