| Номер в госреестре | 91703-24 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерений объема нефти, нефтяной эмульсии, подтоварной воды, дизельного топлива, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их продуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуаров.
Резервуары представляют собой металлические сосуды в форме вертикального цилиндра с теплоизоляцией крыши и стенки, с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, с номинальной вместимостью 5000 м3.
Заполнение и выдача продуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуаров.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр типографическим методом нанесен на информационную табличку, расположенную на периметральном ограждении резервуаров и типографским способом в паспорт.
Резервуары с зав. №№1/1 и 1/2 расположены на территории УПСВ СевероДаниловского месторождения АО «ВЧНГ».

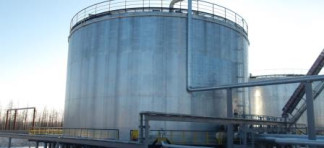

Общий вид резервуаров представлен на рисунке 1

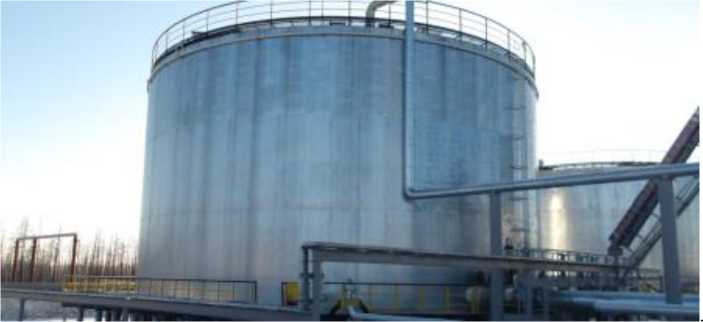

Рисунок 1 - Общий вид резервуаров.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть по ГОСТ Р 51858-2002, подтоварная вода, нефтяная эмульсия, дизельное топливо |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -60 до +60 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество, шт./экз. |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | - | 1 |
| Паспорт | - | 1 |
| Градуировочная таблица | - | 1 |
приведены в разделе 5 «Методика измерений» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
