| Номер в госреестре | 91676-24 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-63 |
| Изготовитель | Акционерное общество "Транснефть – Сибирь" (АО "Транснефть – Сибирь"), г. Тюмень. |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-63 (далее - резервуары) предназначены для измерения объёма нефти при приёме, хранении и отпуске.
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную горизонтальную конструкцию, состоящую из цилиндрической стенки, днища и крышки.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуары РГС-63 с заводскими номерами 173 и 174 расположены на территории ЛПДС «Конда» по адресу: 628200, Ханты-Мансийский автономный округ - Югра, Кондинский район, п.г.т. Междуреченский, ул. Нефтепроводная, д. 10.
Заводские номера, обеспечивающие идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации, нанесены на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Общий вид / Эскиз резервуаров представлен на рисунке 1.
Рисунок 1 - Эскиз резервуаров РГС-63

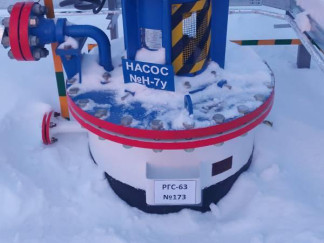

Фотографии мест нанесения заводских номеров резервуаров представлены на рисунке 2.

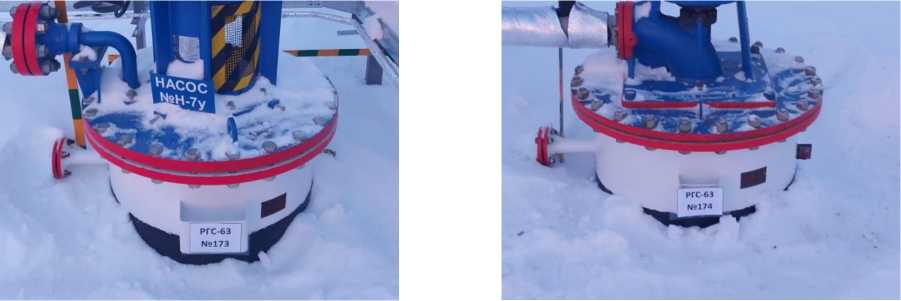

Рисунок 2 - Фотографии мест нанесения заводских номеров резервуаров РГС-63 Фотографии замерных люков резервуаров представлены на рисунке 3.

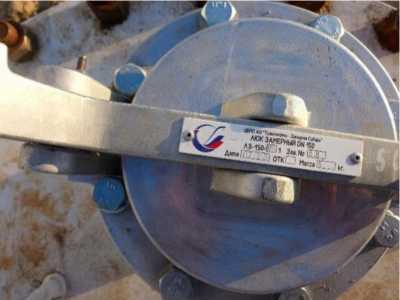

Рисунок 3 - Фотографии замерных люков резервуаров РГС-63
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 63 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % | ± 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-63 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
