| Номер в госреестре | 91669-24 |
| Наименование СИ | Трансформаторы напряжения трехфазные |
| Обозначение типа СИ | PN-15 (18 kV)w2 |
| Изготовитель | TRANSFORMEX Sp. z o.o., Польша |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения трехфазные PN-15 (18 kV)w2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - трехфазные, не заземляемые, электромагнитные, с полимерной изоляцией.
Трансформаторы состоят из трех однофазных устройств PN-15 (18 kV), с диаметром отливки 300 мм, соединенных друг с другом звездой в общем металлическом корпусе. Первичное напряжение подается в трансформаторы с помощью кабелей SILI HV 50 kV сечением 2,5 мм2.
Выводы вторичных обмоток находятся в клеммной коробке, расположенной у основания трансформаторов. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Трансформаторы имеют по две группы основных вторичных обмоток, соединенных звездой и одну группу дополнительных вторичных обмоток, соединенных в разомкнутый треугольник.
К трансформаторам данного типа относятся трансформаторы напряжения трехфазные PN-15 (18 kV)w2 с заводскими номерами 3f-007/2009 и 3f-008/2009.
Нанесение знака поверки на трансформатор не предусмотрено.
Заводские номера в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, нанесен методом гравирования на информационную табличку, которая находится на корпусе трансформатора сбоку.
Рабочее положение трансформаторов в пространстве - горизонтальное.

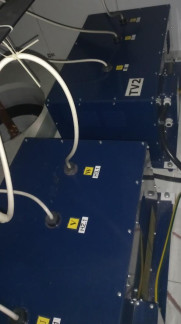

Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунках 1 и 2.
А

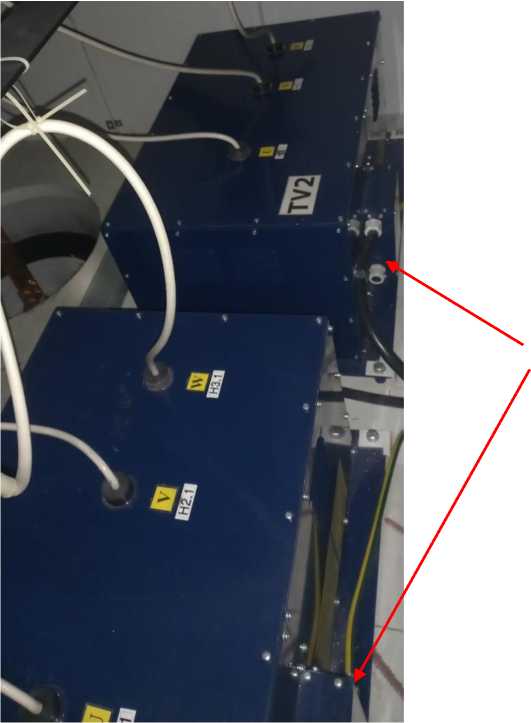

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А)

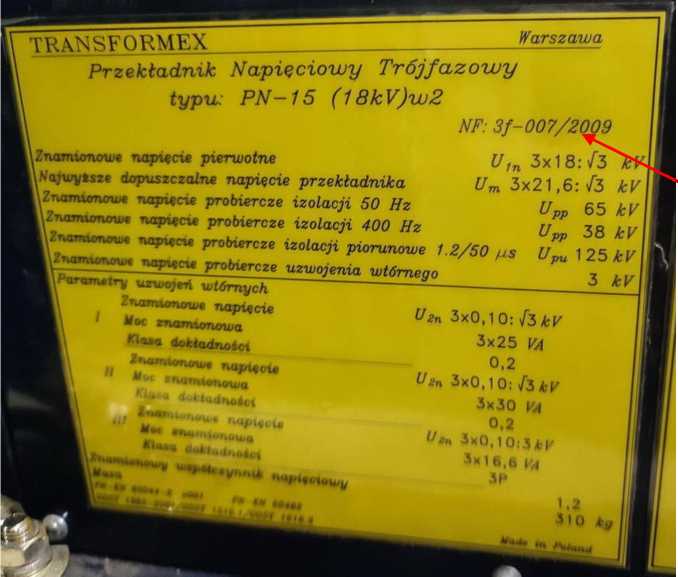

Рисунок 2 - Место нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичных обмоток Uihom, кВ | 18Л/3 |
| Наибольшее допустимое напряжение первичных обмоток Шаке, кВ | 21,6/^3 |
| Номинальные напряжения вторичных обмоток и2ном, кВ - основных - дополнительных | 0,1/^з 0,1/3 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основных - дополнительных | 0,2/0,2 3P |
| Номинальные мощности вторичных обмоток, ВА - основных - дополнительных | 75/90 50 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, оС | от -5 до +40 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 30 262800 |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения трехфазный | PN-15 (18 kV)w2 | 1 |
| Паспорт | 1 |
Приведены в разделе 1 «Общие сведения» документа «Трансформатор напряжения трехфазный PN-15 (18 kV)w2. Паспорт».
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстанарта от 7 августа 2023 г. № 1554.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 07.06.2026 |
