| Номер в госреестре | 91667-24 |
| Наименование СИ | Анализаторы электрохирургические |
| Обозначение типа СИ | vPad-RF |
| Изготовитель | Datrend Systems Inc., Canada |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрохирургические vPad-RF (далее - анализаторы) предназначены для измерений напряжения и силы переменного тока, электрической мощности, воспроизведения электрического сопротивления переменного тока.
Принцип действия анализаторов основан на измерении силы переменного тока, подаваемого от тестируемого устройства на заданное сопротивление нагрузки. Нагрузка состоит из блоков керамических резисторов. Высоковольтные реле используются для включения и выключения определенных блоков резисторов, позволяя изменять нагрузку от 0 до 5115 Ом с шагом 5 Ом. Два вентилятора диаметром 90 мм обеспечивают воздушное охлаждение резисторов, что позволяет им выдерживать входные мощности 400 Вт при 100% рабочем цикле для стандартных тестовых нагрузок 100, 300 или 500 Ом. Помимо переменной тестовой нагрузки анализатор имеет две маломощные нагрузки фиксированного значения, которые используются для измерения высокочастотного (ВЧ) тока утечки (режим HF Leakage). Программируемое значение сопротивления, которое может быть установлено от 0 до 1023 Ом с шагом в 1 Ом, используется при тестировании монитора возвратного электрода (REM) или монитора качества контакта (CQM). При ВЧ тесте тороидальный трансформатор тока масштабирует высокочастотный ток в нагрузке и выдает пропорциональный сигнал, который передается на электронно-вычислительные элементы анализатора. Данные элементы включают в себя цифровой сигнальный процессор (DSP), который принимает и анализирует сигнал в режиме реального времени.
Конструктивно анализаторы состоят из основного блока и планшетного компьютера на базе Android, который крепится на основной блок с помощью держателей. Планшетный компьютер имеет 10,1-дюймовый цветной жидкокристаллический (далее — ЖК) дисплей с сенсорным управлением. Подключение планшетного компьютера к основному блоку осуществляется с помощью кабеля micro-USB.
На лицевой панели основного блока находится панель с разъёмами для подключения проводов из комплекта поставки для различных режимов работы анализатора и индикаторы, показывающие рабочее состояние анализатора в разных режимах работы. В нижней части боковой панели имеются кнопка включения/выключения I/O и гнездо для подключения сетевого кабеля.
Питание анализаторов осуществляется от сети переменного тока.
Знак поверки наносится на заднюю панель анализатора.
Знак утверждения типа наносится на маркировочную наклейку, расположенную в левом нижнем углу задней панели анализатора.
Общий вид анализатора представлен на рисунке 1.
Ограничение доступа к местам настройки (регулировки) осуществляется путём нанесения мастичных пломб на одном винте крепления, расположенном в правом верхнем углу задней панели анализатора.
Заводской (серийный) номер в виде буквенно-цифрового кода наносится на маркировочную наклейку.
Общий вид задней панели с указанием мест нанесения знаков утверждения типа и поверки, заводского (серийного) номера, расположение мест пломбирования от несанкционированного доступа представлен на рисунке 2.

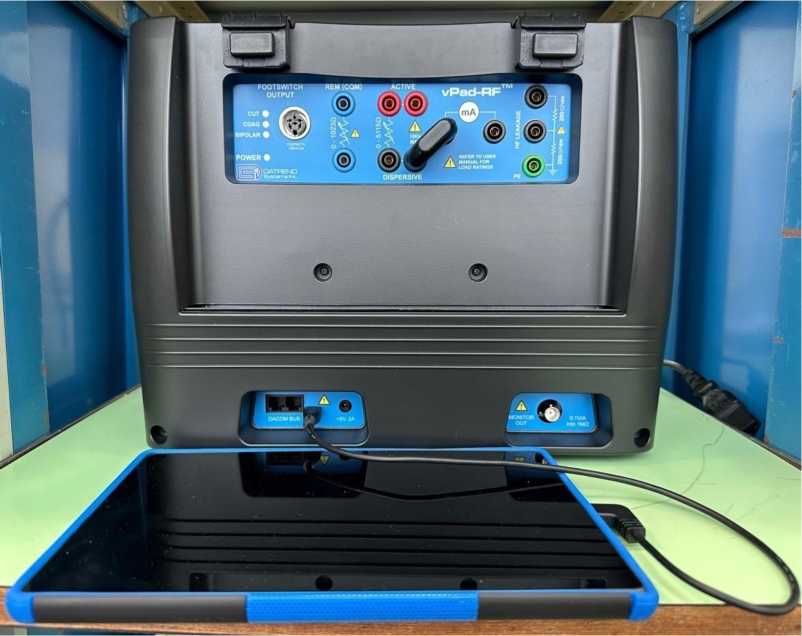

Рисунок 1 - Общий вид анализатора
Место нанесения знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбирования

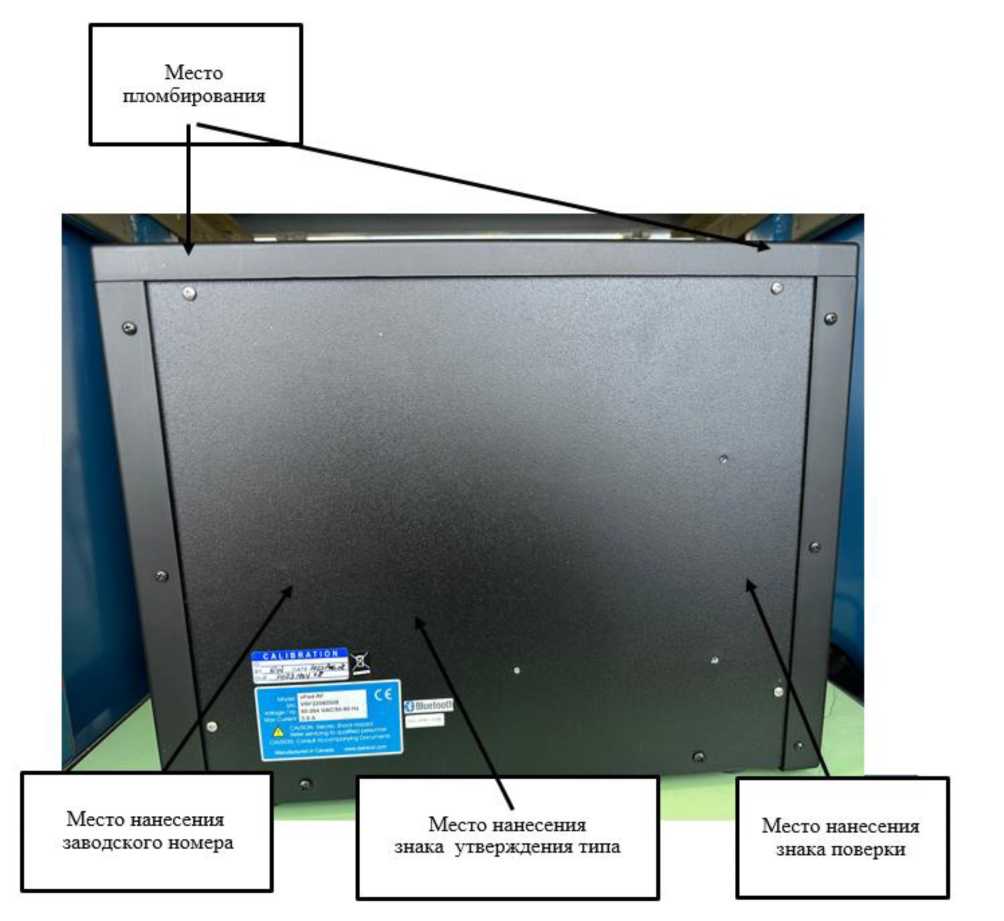

Рисунок 2 - Общий вид задней панели с указанием мест нанесения знаков утверждения типа и поверки, заводского (серийного) номера, расположение мест пломбирования от несанкционированного доступа
Планшет на платформе Android обеспечивает пользовательский интерфейс посредством программного обеспечения (далее — ПО) vPad-RFTM, установленного на планшете. Установленное ПО позволяет проводить тестирование в ручном режиме с созданием отчёта и в автоматическом режиме с графическим отображением кривых мощности.
ПО vPad-RFTM используется для выполнения и просмотра результатов измерений, изменения параметров измерений, просмотра памяти данных и т.д. Запускается в автоматическом режиме после включения прибора, идентифицируется на экране ЖК-дисплея. ПО является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | vPad-RFTM |
| Номер версии (идентификационный номер) ПО | не ниже 3.00.5 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимых значений электрического сопротивления переменного тока в диапазоне частот от 250 Гц до 2 МГц с шагом 5 Ом, Ом | от 0 до 5115 |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления переменного тока, Ом от 250 Гц до 100 кГц включ. св. 100 кГц до 1 МГц включ. св. 1 до 2 МГц | ±(1,0-10-2-RB* + 1) ±(7,0^10-2/RB* + 2) ±(20,0^10-2<RB* + 2) |
| Воспроизводимые значения электрического сопротивления переменного тока в диапазоне частот от 250 Гц до 2 МГц (режим HF Leakage), Ом | 200,400 |
| Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменного тока (режим HF Leakage), % от 250 Гц до 500 кГц включ. св. 500 кГц до 2 МГц | ±2 ±7 |
| Диапазон воспроизводимых значений электрического сопротивления постоянного тока с шагом 1 Ом (режим REM/CQM), Ом | от 0 до 1023 |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянного тока (режим REM/CQM), Ом | ±(1,0-10-2-RB* + 1) |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратичного значения напряжения переменного тока в диапазоне частот от 3 кГц до 1 МГц, В | от 25 до 999,9 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения напряжения переменного тока, В от 3 кГц до 500 кГц включ. св. 500 кГц до 1 МГц | ±(1Д10-^иизм** + 1) ±(30Д10-2^иизм** + 1) |
| Диапазон измерений среднеквадратичного значения силы переменного тока в диапазоне частот от 3 кГц до 2 МГ ц, мА | от 5 до 5000 |
| Пределы допускаемой абсолютной погрешности измерений среднеквадратичного значения силы переменного тока, мА от 3 кГц до 500 кГц включ. св. 500 кГц до 2 МГц | ±(1,040-24изм*** + 5) ±(10,040-2 Лизм*** + 5) |
| Диапазон измерений электрической мощности, Вт | от 2 до 600 |
| Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт | ±(3,040-2Тизм**** + 0,5) |
| RB * - воспроизводимое значение электрического сопротивления, Ом; иизм** - измеряемое значение напряжения переменного тока, В; 1изм*** - измеряемое значение силы переменного тока, мА; Ризм**** - измеряемое значение электрической мощности | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Питание напряжением переменного тока частотой 50 Гц, В | от 198 до 242 |
| Габаритные размеры, мм, не более: базовый блок - высота | 280 |
| - ширина | 225 |
| - длина | 350 |
| планшетный компьютер - высота | 16 |
| - ширина | 170 |
| - длина | 270 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: -температура окружающего воздуха, °С | от +15 до +25 |
| -относительная влажность окружающего воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку, расположенную в нижнем левом углу на задней поверхности анализатора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор электрохирургический vPad-RF в составе -основной блок -планшетный компьютер | 1 шт. | |
| 2 Комплект принадлежностей | 1 шт. | |
| 3 Руководство по эксплуатации | vPad-RF.001 РЭ | 1 экз. |
| 4 Руководство оператора | vPad-RF.001 РО | 1 экз. |
приведены в разделе 5 «Эксплуатация» документа vPad-RF.001 РЭ «Анализаторы электрохирургические vPad-RF. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 18 августа 2023 г. №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Техническая документация изготовителя.
