| Номер в госреестре | 91647-24 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | SGLR |
| Изготовитель | Общество с ограниченной ответственностью "СИГНУМ" (ООО "СИГНУМ"), д. Кондратово, Пермский р-он, Пермский край |
| Год регистрации | 2024 |
| Срок свидетельства | 22.03.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные SGLR (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает. Излучаемый сигнал отражается от поверхности продукта и принимается антенной как эхо-сигнал с изменившейся частотой. В электронном блоке уровнемера определяется разница между частотами отраженного и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности продукта.
Уровнемеры состоят из электронного блока, радиолокатора и антенны, размещенных в корпусе, присоединительного штуцера или фланца. Электронный блок может оснащаться цифровым индикатором для индикации измеренного значения расстояния, уровня или значения выходного сигнала.
Измерительная и диагностическая информация отображается на индикаторе, а также передается в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятия) через цифровые интерфейсы связи (RS-485 или HART) или с помощью аналогового выходного сигнала силы постоянного тока от 4 до 20 мА. Беспроводной интерфейс связи Bluetooth используется для настройки прибора с помощью мобильного приложения.
Уровнемеры изготавливаются в моделях, отличающихся друг от друга диапазоном измерений и пределами допускаемой погрешности: SGLR-26-1, SGLR-26-2, SGLR-80-1, SGLR-80-2, SGLR-80-3, SGLR-80-4.
Уровнемеры изготавливаются в общепромышленном исполнении.
Заводской номер, состоящий из арабских цифр, наносится типографским способом на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пластиковой пломбы или разрушающейся пломбы-наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено.

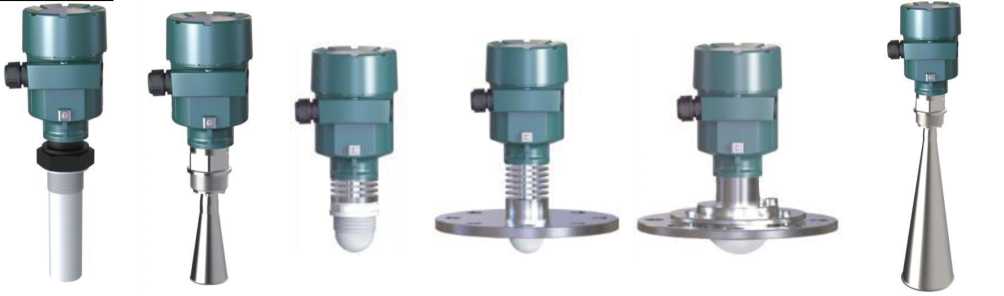

SGLR-26-1 SGLR-26-2 SGLR-80-1 SGLR-80-2 SGLR-80-3 SGLR-80-4

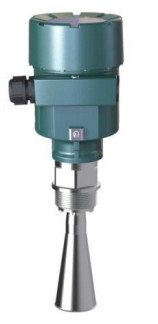

Рисунок 1 - Общий вид уровнемеров
Односекционный
Двухсекционный
Рисунок 2 - Общий вид корпусов уровнемеров
Уровнемер радарный SGLR
ООО «СИГНУМ» www.signum-group.ru
Модель
Заводской номер Рабочая температура Рабочее давление Напряжение питания Выходной сигнал
Место установки разрушающейся пломбы-наклейки
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место установки пластиковой пломбы

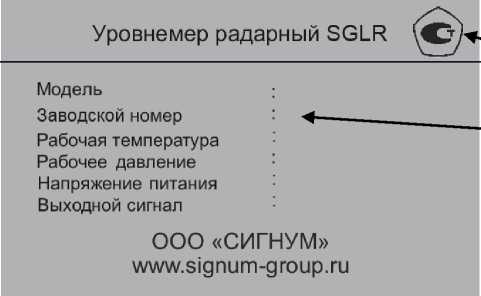

Рисунок 2 - Общий вид (схема) маркировочной таблички и схема пломбировки уровнемеров
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности продукта или уровня продукта, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (идентификационный номер) ПО | 02.09 |
| Цифровой идентификатор ПО | _ |
| Алгоритм вычисления цифрового идентификатора ПО | _ |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений уровня1), мм: - SGLR-26-1 - SGLR-26-2 - SGLR-80-1, SGLR-80-2 - SGLR-80-3 - SGLR-80-4 | от 500 до 20000 от 500 до 30000 от 50 до 35000 от 100 до 100000 от 300 до 100000 |
| Пределы допускаемой абсолютной погрешности измерений уровня2), мм: - SGLR-26-1, SGLR-26-2 - SGLR-80-1, SGLR-80-2 - SGLR-80-3, SGLR-80-4 | ±3; ±3,5 ±2; ±3,5 ±23)/±2,54); ±3,5 |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной - дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С | ±0,2 ±0,01 |
| Указан максимальный диапазон измерений. Фактические значения указываются в паспорте. 2) Фактическое значение указывается в паспорте. 3) При L < 30000 мм, где L - значение расстояния до поверхности продукта, мм. 4) При L > 30000 мм Примечания: 1. Абсолютную погрешность измерений уровня по токовому выходному сигналу AL4 20, мм, вычисляют по формуле: AL4-20 = AL + 1Y00 • (Lmax—Lmin), (1) где AL - абсолютная погрешность измерений уровня, мм; YI - приведенная погрешность воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения; Lmax, - максимальное и минимальное значения диапазона измерений уровня соответственно, Lmin мм. 2. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА суммируются алгебраически. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока частотой (50±1) Гц, В | от 21,6 до 26,4; от 6 до 30 от 198 до 242 |
| Подключение | двухпроводное, четырёхпроводное |
| Выходные сигналы | от 4 до 20 мА (HART), RS485/Modbus |
| Разрешение цифрового индикатора и цифрового выходного сигнала, мм | 0,01 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +70 95 |
| Избыточное давление измеряемой среды, МПа - SGLR-26-2, SGLR-80-1, SGLR-80-2, SGLR-80-4 - SGLR-26-1, SGLR-80-3 | от -0,1 до 4,0 от -0,1 до 0,1 |
| Температура измеряемой среды, °С - SGLR-26-1 - SGLR-26-2, SGLR-80-2, SGLR-80-3 - SGLR-80-1 - SGLR-80-4 | от -40 до +120 от -40 до +250 от -40 до +150 от -40 до +315 |
| Габаритные размеры корпуса, мм, не более: - длина - ширина - высота | 158 145 151 |
| Масса корпуса, кг, не более | 5,5 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 100000 |
наносится на маркировочную табличку и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Уровнемер радарный | SGLR | 1 |
| Комплект запасных частей | _ | 1 |
| Вспомогательные принадлежности | _ | 1 |
| Паспорт | ПС.00027 | 1 |
| Руководство по эксплуатации | РЭ.00028 | 11) |
| Х) Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе. | ||
приведены в разделе 1.2 «Принцип действия» руководства по эксплуатации РЭ.00028.
Приказ Росстандарта от 30 ДЕКАБРЯ 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-38893940-2023 «Уровнемеры радарные SGLR. Технические условия».
| Зарегистрировано поверок | 201 |
| Поверителей | 2 |
| Актуальность данных | 27.10.2025 |
