Резервуар горизонтальный стальной двустенный РГСД-60(20+20+20), 91637-24

Резервуар горизонтальный стальной двустенный РГСД-60(20+20+20) (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	91637-24
Наименование СИ	Резервуар горизонтальный стальной двустенный
Обозначение типа СИ	РГСД-60(20+20+20)
Изготовитель	Закрытое акционерное общество "АлтайСпецИзделия" (ЗАО "АлтайСпецИзделия"), Алтайский край, г. Барнаул
Год регистрации	2024
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Резервуар горизонтальный стальной двустенный РГСД-60(20+20+20)

(далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами, состоящий из трех секций. Секции разделены между собой перегородкой.

Резервуар горизонтальный стальной двустенный РГСД-60(20+20+20) расположен внутри металлического контейнера наземного расположения.

Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящий из арабских цифр и букв, нанесен методом лазерной гравировки на маркировочную табличку резервуара. (рисунок 1). Табличка крепится к корпусу резервуара.

Резервуар РГСД-60(20+20+20) с заводским номером 19052рД расположен на территории ЛАЭС «Герасимовское» по адресу: Томская область, Каргосокский район.

Общий вид резервуара РГСД-60(20+20+20) представлен на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Маркировочная табличка

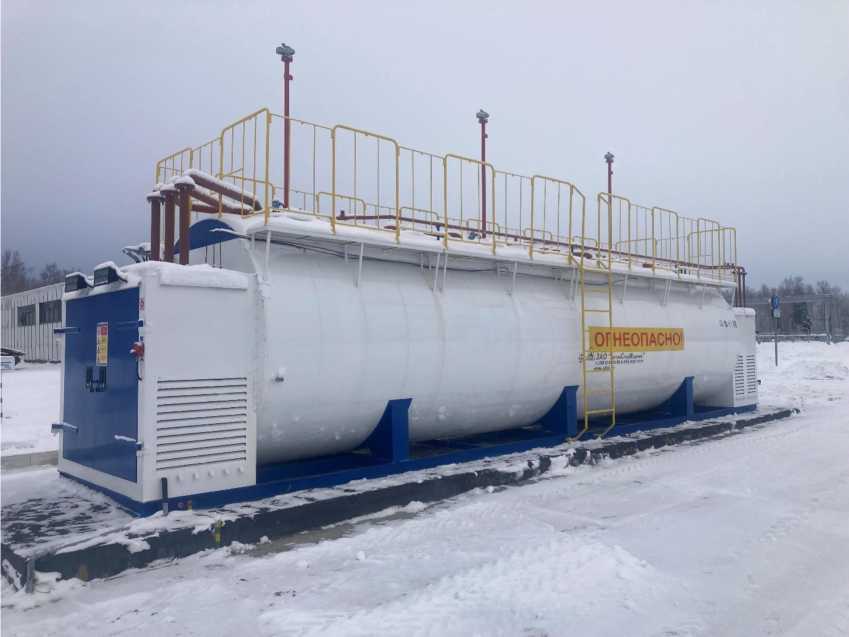

Рисунок 2 - Общий вид резервуара РГСД-60(20+20+20) с заводским номером 19052рД

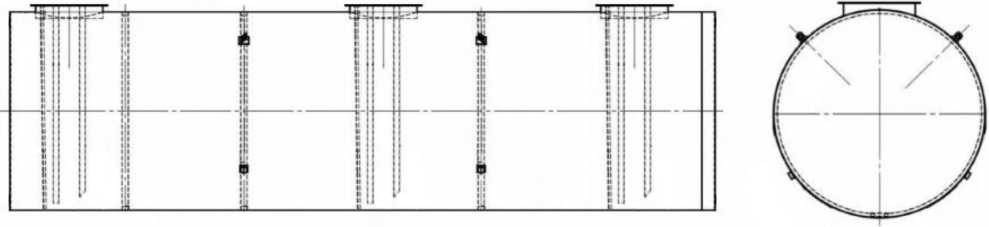

Рисунок 3 - Общий вид резервуара РГСД-60(20+20+20)

Пломбирование резервуара РГСД-60(20+20+20) не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	60
Номинальная вместимость секции №1, м3	20
Номинальная вместимость секции №2, м3	20
Номинальная вместимость секции №3, м3	20
Пределы допускаемой относительной погрешности определения вместимости, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС

Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной двустенный	РГСД-60(20+20+20)	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	3 экз.

Сведения о методах измерений

приведены в пункте 8 паспорта на резервуар.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
