| Номер в госреестре | 91629-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1981-1993 гг.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-ХЛ1, ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-Ш ХЛ1 и ТФЗМ 110Б-1У У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока, номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока следующих модификаций:
- ТФЗМ 35А-ХЛ1 зав. № 51070, 51077;
- ТФЗМ 110Б-Ш У1 зав. № 2945, 2943, 2946, 6891, 6829, 6818, 7145, 6578, 7146, 6451, 6464, 6460;
- ТФЗМ 110Б-Ш ХЛ1 зав. № 7683, 8104, 7847;
- ТФЗМ 110Б-1У У1 зав. № 7946, 7941, 7919, 7922, 7570;
- ТФЗМ 110Б-1У ХЛ1 зав. № 7441.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

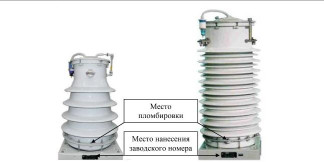

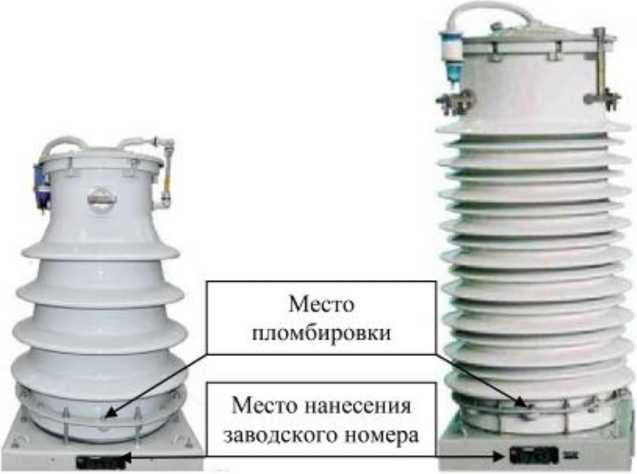

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
ТФЗМ 35А-ХЛ1
ТФЗМ 110Б-Ш У1, ТФЗМ 110Б-Ш ХЛ1, ТФЗМ 110Б-1У У1, ТФЗМ 110Б-1У ХЛ1
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 51070, 51077 | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток Iihom, А | 400 |
| Номинальный вторичный ток Ыом, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 50 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш У1
| Наименование характеристики | Значение для заводских номеров | |
| 2945, 2943, 2946, 6891, 6829, 6818, 7145, 6578, 7146 | 6451, 6464, 6460 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 1000 | 1000 |
| Номинальный вторичный ток Ъном, А | 1 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 20 | 20 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-Ш ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 7683, 8104, 7847 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Iihom, А | 1000 |
| Номинальный вторичный ток Ъном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 20 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ У1
| Наименование характеристики | Значение для заводских номеров |
| 7946, 7941, 7919, 7922, 7570 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1500 |
| Номинальный вторичный ток Ъном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 30 |
Таблица 1.5 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-ГУ ХЛ1
| Наименование характеристики | Значение для заводского номера |
| 7441 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1500 |
| Номинальный вторичный ток Ъном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификаций ТФЗМ 110Б-Ш У1, ТФЗМ 1ЮБ-IV У1; для модификаций ТФЗМ 35А-ХЛ1, ТФЗМ 110Б-Ш ХЛ1; ТФЗМ 110Б-ГУ ХЛ1 | от -45 до +40 от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 35А-ХЛ1; ТФЗМ 110Б-Ш У1; ТФЗМ 110Б-Ш ХЛ1; ТФЗМ 110Б-1У У1; ТФЗМ 110Б-1У ХЛ1 | 1 шт. |
| Паспорт | ТФЗМ 35А-ХЛ1; ТФЗМ 110Б-Ш У1; ТФЗМ 110Б-Ш ХЛ1; ТФЗМ 110Б-1У У1; ТФЗМ 110Б-1У ХЛ1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 23 |
| Поверителей | 4 |
| Актуальность данных | 07.12.2024 |
