Камеры тепловизионные TORUS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
| Номер в госреестре | 91626-24 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | TORUS |
| Изготовитель | Компания ZheJiang Heika Electric Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные TORUS (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные TORUS изготавливаются в следующих моделях: G600, G1000. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Камеры тепловизионные TORUS конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия, батарейный отсек, разъемы интерфейсов и разъем для сим-карты. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены кнопки управления.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи (WiFi и Bluetooth).
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Фотографии общего вида камер тепловизионных TORUS приведены на рисунке 1.
номера

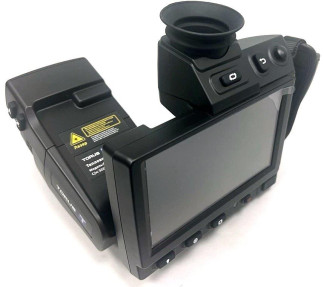

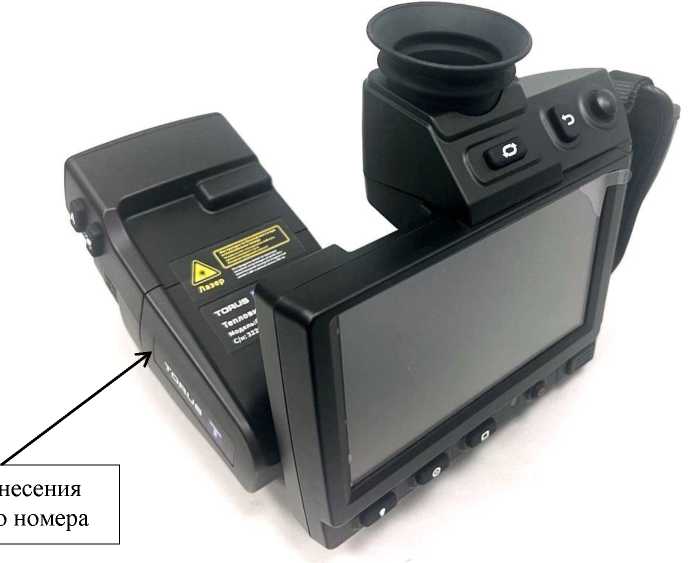

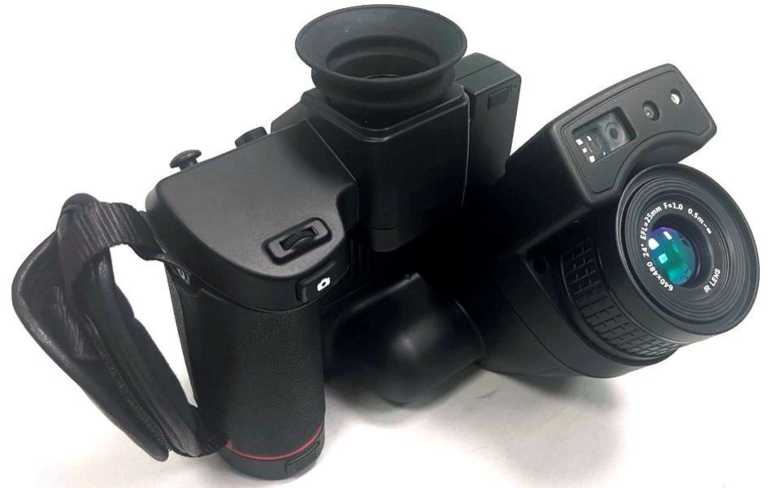

Рисунок 1 - Общий вид камер тепловизионных TORUS
Пломбирование тепловизоров не предусмотрено. Заводской камер тепловизионных TORUS в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде
наклейки на вращающийся объектив тепловизора. Конструкция тепловизоров не
предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камер тепловизионных TORUS
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.246 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение IRResearch устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.
Метрологические и основные технические характеристики камер тепловизионных TORUS в зависимости от модели приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики камер тепловизионных TORUS модели G600
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры^), °С |
от -20 до +150 от 0 до +410 от +300 до +650** от +300 до +1400** (по специальному заказу до +2000 °С) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,04 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 24° (стандартный) - объектив 48° - объектив 12° - объектив 6° |
24°х18° 48°х36° 12°х9° 6°х4° |
|
Наименование характеристики |
Значение |
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 24° (стандартный) |
0,68 |
|
- объектив 48° |
1,30 |
|
- объектив 12° |
0,34 |
|
- объектив 6° |
0,17 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически |
|
|
- опционально |
|
Таблица 3 - Метрологические характеристики камер тепловизионных TORUS модели G1000
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры( ), °С |
от -20 до +150 от 0 до +410 от +300 до +650** от +300 до +1400** (по специальному заказу до +2000 °С) |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 °С до +100 °С включ., °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С |
< 0,05 |
|
Спектральный диапазон, мкм |
от 7,5 до 14 |
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - объектив 24° (стандартный) - объектив 48° - объектив 12° - объектив 6° |
24°х18° 48°х36° 12°х9° 6°х4° |
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 24° (стандартный) - объектив 48° - объектив 12° - объектив 6° |
0,40 0,81 0,20 0,10 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Примечание: * ____ _ _. _ .. _ _ . _ . _ - переключается вручную или автоматически ** . . _ . - опционально |
|
|
Таблица 4 - Основные технические характе |
ристики камер тепловизионных TORUS |
|
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
|
G600 |
G1000 |
|
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x480 |
1024x768 |
|
Масса, кг, не более |
1,6 (включая батарею) |
|
|
Запись изображений или частота обновлений, Гц |
30 |
|
|
Габаритные размеры, мм (длина х ширина х высота), не более |
174x119x210 |
|
|
Напряжение питания, В |
12 |
|
|
Время работы от батареи, ч, не менее |
3 |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +55 от 10 до 95 (без конденсации) |
|
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
|
Средний срок службы, лет, не менее |
5 |
|
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
TORUS (модель в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные TORUS |
- |
1 экз. |
|
Аккумуляторные литий-ионные батареи |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
- |
1 шт. |
|
Кейс для переноски |
- |
1 шт. |
|
Объектив 48° |
- |
* * * 1 шт. |
|
Объектив 12° |
- |
* 1 шт. |
|
Объектив 6° |
- |
* * * 1 шт. |
|
* _ _ _ _ _ _ _ _ _ - по дополнительному заказу |
||
приведены в разделе 2 Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на тепловизоры инфракрасные TORUS, разработанный компанией ZheJiang Heika Electric Co., Ltd., Китай.
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 10.06.2025 |
