| Номер в госреестре | 91621-24 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | EX1800 |
| Изготовитель | "Shanghai Wufeng Scientific Instruments Co., Ltd.", Китай |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные EX1800 (далее - хроматографы) предназначены для качественного анализа и количественных измерений содержания компонентов в жидких пробах методом жидкостной хроматографии.
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием при помощи спектрофотометрических EX1800 UV D, EX1800 UV-VIS, диодно-матричного EX1800 PDA, флуориметрического EX1800 FLD, рефрактометрического EX1800 RI детекторов, детекторов светорассеяния EX1800 ELSD.
Конструктивно хроматографы выполнены в виде настольных блочных приборов. Блоками хроматографов являются: блок размещения бутылей с подвижной фазой, блок подачи подвижной фазы, блок подготовки и ввода образцов, блок термостатирования разделительных колонок, блок детектирования. Весь анализ и расчет содержания компонентов пробы выполняется автоматически под управлением внешнего компьютера с установленным специализированным программным обеспечением.
Блок размещения бутылей с подвижной фазой представляет собой поддон, на котором находятся емкости с используемыми для проведения анализа растворителями, который представлен моделями EX1800 SO S4 и EX1800 SO SD4. Блок подачи подвижной фазы представлен насосами моделей EX1800 QLPC (четырехканальные с системой дегазации растворителей в потоке), EX1800 BLPC и EX1800 ULBP (бинарные). Блок подготовки и ввода образцов представлен автодозаторами моделей EX1800 AS, EX1800 AS C, EX1800 AS C II, EX1800 UAS II и EX1800 UAS C II. Блок термостатирования разделительных колонок представлен термостатами моделей EX1800 CO и EX1800 CO II.
Блок детектирования представлен одним или несколькими детекторами из списка:
- детектор спектрофотометрический EX1800 UV D;
- детектор спектрофотометрический EX1800 UV-VIS;
- детектор диодно-матричный EX1800 PDA;
- детектор флуориметрический EX1800 FLD;
- детектор рефрактометрический EX1800 RI;
- детектор светорассеяния EX1800 ELSD.
Каждый блок хроматографов имеет заводской номер. Заводской номер нанесен на информационную табличку (шильд) в виде наклейки, которая расположена на задней части корпуса блока и продублирована на внутренней стороне дверцы лицевой панели блока. Заводской номер нанесен типографским способом и имеет буквенно-цифровой формат.
Заводской номер хроматографа присваивается по заводскому номеру детектора. Хроматографам, имеющим в наличии несколько детекторов, присваивается заводской номер, состоящий из заводских номеров детекторов, разделенных «/» в следующем порядке: 1) спектрофотометрический детектор; 2) диодно-матричный детектор; 3) флуориметрический детектор; 4) рефрактометрический детектор; 5) детектор светорассеяния.
Заводской номер хроматографа указывается в руководстве по эксплуатации в разделе «Комплектация».
Пломбирование хроматографов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид хроматографов приведен на рисунке 1. Общий вид блоков хроматографов представлен на рисунках 2-7. Место нанесения заводских номеров блоков хроматографов представлено на рисунках 8-9.

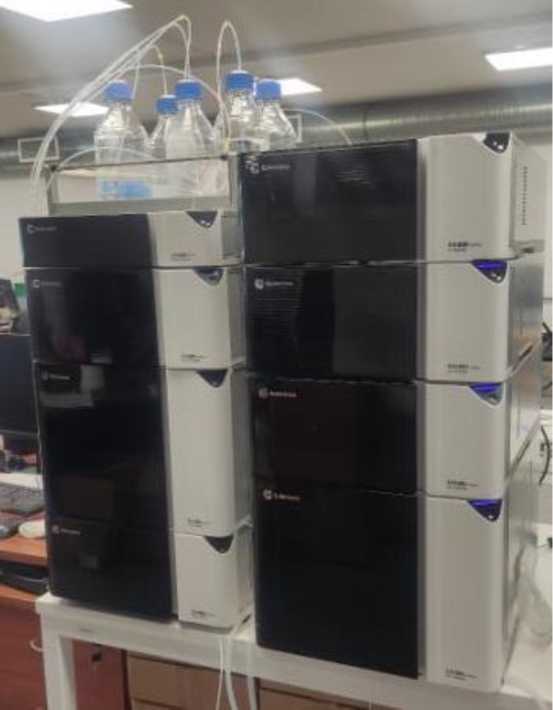

Рисунок 1 - Общий вид хроматографов жидкостных EX1800
Рисунок 2 - Общий вид блоков размещения бутылей с подвижной фазой моделей EX1800 SO S4 и EX1800 SO SD4
Рисунок 3 - Общий вид блоков подачи подвижной фазы моделей EX1800 QLPC, EX1800 BLPC и EX1800 ULBP
Рисунок 4 - Общий вид блоков подготовки и ввода образцов моделей EX1800 AS, EX1800 AS C, EX1800 AS C II, EX1800 UAS II и EX1800 UAS C II
Рисунок 5 - Общий вид блоков термостатирования разделительных колонок моделей EX1800 CO и EX1800 CO II
Рисунок 6 - Общий вид детекторов: спектрофотометрических моделей EX1800 UV D, EX1800 UV-VIS; диодно-матричного EX1800 PDA; рефрактометрического EX1800 RI
Рисунок 7 - Общий вид детекторов: флуориметрического EX1800 FLD; светорассеяния EX1800 ELSD

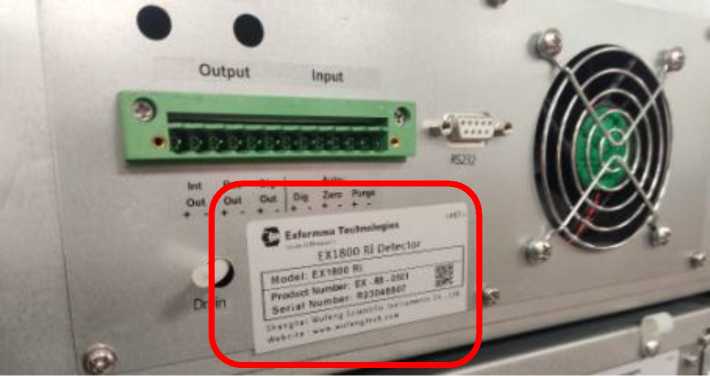

Рисунок 8 - Место нанесения заводского номера блока хроматографов EX1800 на задней части корпуса блока

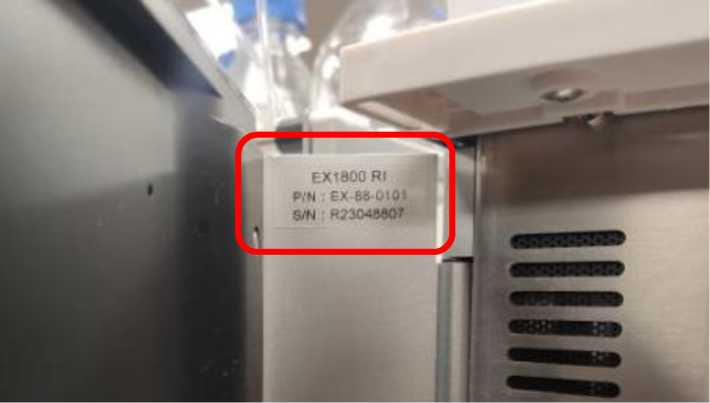

Рисунок 9 - Место нанесения заводского номера блока хроматографов EX1800 на внутренней стороне дверцы лицевой панели блока
Хроматографы оснащены автономным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Метрологически значимой частью является файл EX-Clarity.exe.
Идентификационные данные программного обеспечения хроматографов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | EX-Clarity |
| Номер версии (идентификационный номер) ПО, не ниже | 8.1.0.76 |
| Цифровой идентификатор ПО | 948DCEA8B502CF98955D9428 B9322492 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон детекторов, нм EX1800 UV-VIS EX1800 UV D EX1800 PDA | от 190 до 900 от 190 до 800 от 200 до 800 |
| Спектральный диапазон длин волн возбуждения люминесценции детектора EX1800 FLD, нм | от 200 до 650 |
| Спектральный диапазон длин волн регистрации люминесценции детектора EX1800 FLD, нм | от 200 до 650 |
| Диапазон измерений показателя преломления детектора EX1800 RI | от 1,00 до 1,75 |
| Уровень флуктуационных шумов нулевого сигнала детекторов, не более: EX1800 UV-VIS (1=273 нм), Б EX1800 UV D (1=273 нм), Б EX1800 PDA (1=273 нм), Б EX1800 FLD (1возб=290 нм, 1рег=330 нм), мВ EX1800 RI, ед.рефр. EX1800 ELSD, В | 140-4 540-5 540-4 0,5 640-9 540-4 |
| Дрейф нулевого сигнала детекторов, не более: EX1800 UV-VIS (1=273 нм), Б/ч EX1800 UV D (1=273 нм), Б/ч EX1800 PDA (1=273 нм), Б/ч EX1800 FLD (1возб=290 нм, 1рег=330 нм), мВ/ч EX1800 RI, ед.рефр./ч EX1800 ELSD, В/ч | 1 •10-3 1 •10-3 1 •ю-4 20 1 •ю-5 540-3 |
| Предел детектирования, не более: EX1800 UV-VIS по кофеину, г/см3 EX1800 UV D по кофеину, г/см3 EX1800 PDA по кофеину, г/см3 EX1800 FLD по антрацену, г/см3 EX1800 RI по глюкозе, г/см3 EX1800 ELSD по глюкозе, г/см3 | 140-8 140-8 540-8 140-8 540-8 140-4 |
| Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) результатов измерений детекторов, % EX1800 UV-VIS, EX1800 UV D, EX1800 PDA, EX1800 FLD, EX1800 RI: - по площади пика - времени удержания EX1800 ELSD: - по площади пика - времени удержания | 5,0 1,5 7,0 2,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49,5 до 55,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 84,0 до 106,0 |
| Скорость потока элюента блока подачи подвижной фазы, см3/мин, для насосов моделей: - EX1800 QLPC, EX1800 BLPC - EX1800 ULBP | от 0,001 до 10 от 0,001 до 5 |
| Рабочее давление в системе блока подачи подвижной фазы, МПа, не более, для насосов моделей: - EX1800 QLPC - EX1800 BLPC - EX1800 ULBP | 70 62 90 |
| Рабочее давление в системе блоков подготовки и ввода образцов, не более, для моделей: - EX1800 AS, EX1800 AS C, EX1800 AS C II - EX1800 UAS II, EX1800 UAS C II | 69 102 |
| Температура термостатирования блоков термостатирования разделительных колонок, °С, для моделей: - EX1800 CO - EX1800 CO II | от (комнатной +5) до +80 от (комнатной -15) до +80 |
| Габаритные размеры блоков размещения бутылей с подвижной фазой моделей EX1800 SO S4 и EX1800 SO SD4, мм, не более: - высота - ширина - длина | 175 380 500 |
| Габаритные размеры блока подачи подвижной фазы моделей EX1800 QLPC, EX1800 BLPC и EX1800 ULBP, мм, не более: - высота - ширина - длина | 175 380 500 |
| Габаритные размеры блоков подготовки и ввода образцов моделей EX1800 AS, EX1800 AS C, EX1800 AS C II, EX1800 UAS II и EX1800 UAS C II, мм, не более: - высота - ширина - длина | 375 380 500 |
| Наименование характеристики | Значение |
| Габаритные размеры блоков термостатирования разделительных колонок моделей EX1800 CO и EX1800 CO II, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Габаритные размеры детекторов спектрофотометрических моделей EX1800 UV D, EX1800 UV-VIS, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Габаритные размеры детекторов диодно-матричных EX1800 PDA, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Габаритные размеры детекторов рефрактометрических EX1800 RI, мм, не более: | |
| - высота | 160 |
| - ширина | 380 |
| - длина | 500 |
| Габаритные размеры детекторов флуориметрических EX1800 FLD, мм, не более: | |
| - высота | 290 |
| - ширина | 380 |
| - длина | 540 |
| Габаритные размеры детекторов светорассеяния EX1800 ELSD, мм, не более: | |
| - высота | 290 |
| - ширина | 380 |
| - длина | 540 |
| Масса блоков термостатирования разделительных колонок моделей EX1800 | |
| CO и EX1800 CO II, кг, не более | 16 |
| Масса блоков подачи подвижной фазы, кг, не более, для моделей: | |
| - EX1800 QLPC | 19 |
| - EX1800 BLPC и EX1800 ULBP | 25 |
| Масса блоков подготовки и ввода образцов моделей EX1800 AS, EX1800 AS | |
| C, EX1800 AS C II, EX1800 UAS II и EX1800 UAS C II, кг, не более | 35 |
| Масса блоков размещения бутылей с подвижной фазой моделей EX1800 SO | |
| S4 и EX1800 SO SD4, кг, не более | 15 |
| Масса детекторов спектрофотометрических моделей EX1800 UV D, EX1800 | |
| UV-VIS, кг, не более | 18 |
| Масса детекторов диодно-матричных EX1800 PDA, кг, не более | 18 |
| Масса детекторов рефрактометрических EX1800 RI, кг, не более | 20 |
| Масса детекторов флуориметрических EX1800 FLD, кг, не более | 31 |
| Масса детекторов светорассеяния EX1800 ELSD, кг, не более | 30 |
| Наименование характеристики | Значение |
| Потребляемая мощность блоков термостатирования разделительных колонок моделей EX1800 CO и EX1800 CO II, В-\, не более | 300 |
| Потребляемая мощность блоков подачи подвижной фазы, В^А, не более, для моделей: - EX1800 BLPC - EX1800 QLPC и EX1800 ULBP | 150 160 |
| Потребляемая мощность блоков подготовки и ввода образцов, В^А, не более, для моделей: - EX1800 AS - EX1800 AS C, EX1800 AS C II, EX1800 UAS C II - EX1800 UAS II | 150 300 130 |
| Потребляемая мощность блоков размещения бутылей с подвижной фазой моделей EX1800 SO S4 и EX1800 SO SD4, В^А, не более | 150 |
| Потребляемая мощность детекторов спектрофотометрических, В^А, не более, для моделей: - EX1800 UV D - EX1800 UV-VIS | 150 160 |
| Потребляемая мощность детекторов диодно-матричных EX1800 PDA, В^А, не более | 150 |
| Потребляемая мощность детекторов рефрактометрических EX1800 RI, В^А, не более | 150 |
| Потребляемая мощность детекторов флуориметрических EX1800 FLD, В^А, не более | 400 |
| Потребляемая мощность детекторов светорассеяния EX1800 ELSD, В^А, не более | 690 |
| Средняя наработка до отказа, ч | 10000 |
| Срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Хроматограф жидкостный Зав.№ U22118213/F23018510/R22118803 В составе: | EX1800 | 1 |
| Детектор - спектрофотометрический - флуориметрический - рефрактометрический | EX1800 UV D EX1800 FLD EX1800 RI | 1 1 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO S4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 QLPC | 1 |
| Блок подготовки и ввода образцов | EX1800 AS C | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO II | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Наименование | Обозначение | Количество, шт. |
| Хроматограф жидкостный Зав.№ F23038517/E23019102 В составе: | EX1800 | 1 |
| Детектор - флуориметрический - светорассеяния | EX1800 FLD EX1800 ELSD | 1 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO S4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 QLPC | 1 |
| Блок подготовки и ввода образцов | EX1800 AS C II | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO II | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Хроматограф жидкостный Зав.№ U23038227/F23038516 В составе: | EX1800 | 1 |
| Детектор - спектрофотометрический - флуориметрический | EX1800 UV D EX1800 FLD | 1 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO SD4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 ULBP | 1 |
| Блок подготовки и ввода образцов | EX1800 UAS C II | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO II | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Хроматограф жидкостный Зав.№ U23038226 В составе: | EX1800 | 1 |
| Детектор - спектрофотометрический | EX1800 UV D | 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO S4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 QLPC | 1 |
| Блок подготовки и ввода образцов | EX1800 AS C II | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO II | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Хроматограф жидкостный Зав.№ A23018912 В составе: | EX1800 | 1 |
| Детектор | ||
| - диодно-матричный | EX1800 PDA | 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO S4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 QLPC | 1 |
| Блок подготовки и ввода образцов | EX1800 AS C | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Наименование | Обозначение | Количество, шт. |
| Хроматограф жидкостный Зав.№ U23048228 В составе: | EX1800 | 1 |
| Детектор - спектрофотометрический | EX1800 UV D | 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO S4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 QLPC | 1 |
| Блок подготовки и ввода образцов | EX1800 AS C | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO II | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Хроматограф жидкостный Зав.№ U22118214/F22118507 В составе: | EX1800 | 1 |
| Детектор - спектрофотометрический - флуориметрический | EX1800 UV-VIS EX1800 FLD | 1 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO SD4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 BLPC | 1 |
| Блок подготовки и ввода образцов | EX1800 AS | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
| Хроматограф жидкостный Зав.№ A23048918/R23048807/E23039105 В составе: | EX1800 | 1 |
| Детектор - диодно-матричный - рефрактометрический - светорассеяния | EX1800 PDA EX1800 RI EX1800 ELSD | 1 1 1 |
| Блок размещения бутылей с подвижной фазой | EX1800 SO SD4 | 1 |
| Блок подачи подвижной фазы моделей | EX1800 ULBP | 1 |
| Блок подготовки и ввода образцов | EX1800 UAS II | 1 |
| Блок термостатирования разделительных колонок | EX1800 CO | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | - | 1 |
приведены в документе «Хроматографы жидкостные EX1800. Руководство по эксплуатации», раздел 4 «Эксплуатация системы».
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в жидких и твердых веществах и материалах».
