| Номер в госреестре | 91605-24 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | АВИН |
| Изготовитель | Общество с ограниченной ответственностью "Ступинский Электротехнический Завод" (ООО "СТЭЗ"), Московская обл., г.о. Ступино, д. Шматово |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные АВИН (далее - преобразователи) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного и переменного тока, сигналов в виде электрического сопротивления постоянному току, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления в электрические выходные сигналы силы и напряжения постоянного тока, сопротивления постоянному току.
Принцип действия преобразователей основан на преобразовании входных аналоговых сигналов в виде электрического сопротивления, силы и напряжения постоянного и переменного тока, их измерении, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.
Конструктивно преобразователи состоят из пластикового корпуса для монтажа на DIN рейку 35 мм. Внутри корпуса располагается плата с размещенными электронными компонентами и соединительными клеммными терминалами для подключения. На лицевой панели преобразователей в корпусах толщиной 12,5 и 17,5 мм расположена откидывающаяся прозрачная крышка, обеспечивающая доступ к USB разъему (USB разъемом оснащаются модификации, поддерживающие функцию настройки с помощью программного обеспечения). В преобразователях с толщиной корпуса 7 мм прозрачная крышка конструктивно не предусмотрена.
Структура условного обозначения модификаций преобразователей приведена в таблицах 1 - 4.
Таблица 1 - Структура условного обозначения модификаций преобразователей с типом устройства RPS
| АВИН | Х1 | Х2 | — | Хз | Х4 | RPS | - | I 1- | Х5 | — | Хб |
| Тип выходного сигнала: - 01: от 4 до 20 мА - 02: от 0 до 5 В - 03: от 0 до 10 В - 04: от 1 до 5 В - 05: от 0 до 75 мВ - 06: от-10 до +10 В - 07: заказной1) | ||||||||
| Количество выходных каналов - 2:2 канала - Символ отсутствует: 1 канал | ||||||||
| Тип входного сигнала - I: от 4 до 20 мА | ||||||||
| Тип устройства - RPS: повторитель питания | ||||||||
| Наличие УПБ (SIL) - S: УПБ 2 (SIL2) - Символ отсутствует: без уровня полноты безопасности (УПБ) (SIL) | ||||||||
| Количество входных каналов - 2: 2 входа - Символ отсутствует: 1 вход | ||||||||
| Тип корпуса - К: уменьшенная версия - Символ отсутствует: стандартная версия | ||||||||
| Ширина корпуса - 7: 6,8 мм - 12: 12,5 мм - 17: 17,5 мм | ||||||||
| Обозначение типа преобразователей | ||||||||
1) Заказной тип выходного сигнала представляет собой сигнал силы или напряжения постоянного тока с любыми значениями нижней и верхней границы, находящимися в диапазоне от -20 до +20 мА или от -10 до +10 В, соответственно, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
Таблица 2 - Структура условного обозначения модификаций преобразователей с типами устройства RTD и TC
| АВИН | Х1 | Х2 | — | Хз | Х4 | Х5 | — | Хб | — | Х7 |
| Тип выходного сигнала: - 01: от 4 до 20 мА - 02: от 0 до 20 В - 03: от 0 до 5 В - 04: от 0 до 10 В - 05: от 1 до 5 В - 06: 1 : 1 - 07: от—10 до +10 В - 08: заказной1) | |||||||
| Количество выходных каналов - 2:2 канала - Символ отсутствует: 1 канал | |||||||
| Тип устройства - RTD: сигнал от термопреобразователя сопротивления - TC: сигнал от термоэлектрического преобразователя (термопары) | |||||||
| Наличие УПБ (SIL) - S: УПБ 2 (SIL2) - Символ отсутствует: без УПБ (SIL) | |||||||
| Количество входных каналов - 2: 2 входа - Символ отсутствует: 1 вход | |||||||
| Тип корпуса - К: уменьшенная версия - Символ отсутствует: стандартная версия | |||||||
| Ширина корпуса - 7: 6,8 мм - 12: 12,5 мм - 17: 17,5 мм | |||||||
| Обозначение типа преобразователей | |||||||
1) Заказной тип выходного сигнала представляет собой сигнал силы или напряжения постоянного тока с любыми значениями нижней и верхней границы, находящимися в диапазоне от -20 до +20 мА или от -10 до +10 В, соответственно, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
Таблица 3 - Структура условного обозначения модификаций преобразователей с типами устройств UNI, POT, VDC, VAC, CAC
| АВИН | Х1 | Х2 | — | Хз | Х4 | Х5 | — | Хб | — | Х7 Х8 |
| Тип входного / выходного сигнала - * указан в таблице 4 | |||||||
| Количество выходных каналов - 2:2 канала - Символ отсутствует: 1 канал | |||||||
| Тип устройства - UNI: преобразователь нормированных сигналов - POT: нормирующий преобразователь сигналов потенциометра - VDC: нормирующий преобразователь напряжения постоянного тока - VAC: нормирующий преобразователь напряжения переменного тока при частоте переменного тока от 50 до 60 Гц - CAC: нормирующий преобразователь силы переменного тока при частоте переменного тока от 50 до 60 Гц | |||||||
| Наличие УПБ (SIL) - S: УПБ 2 (SIL2) - Символ отсутствует: без УПБ (SIL) | |||||||
| Количество входных каналов - 2: 2 входа - Символ отсутствует: 1 вход | |||||||
| Тип корпуса - К: уменьшенная версия - Символ отсутствует: стандартная версия | |||||||
| Ширина корпуса - 7: 6,8 мм - 12: 12,5 мм - 17: 17,5 мм | |||||||
| Обозначение типа преобразователей | |||||||
Таблица 4 - Типы входных/выходных сигналов для типов устройства UNI, POT, VDC, VAC,
CAC
| Тип входного сигнала (UNI) | Тип входного сигнала (POT) | Тип входного сигнала (VDC, VAC) | Тип входного сигнала (CAC) | Тип выходного сигнала (UNI, POT, VDC, VAC, CAC) |
| 1: от 4 до 20 мА | 1: от 0 до 1 кОм | 1: от 0 до 10 В | 1: от 0 до 1 A | 1: от 4 до 20 мА |
| 2: от 0 до 5 В | 2: от 0 до 5 кОм | 2: от 0 до 30 В | 2: от 0 до 3 A | 2: от 0 до 5 В |
| 3: от 0 до 10 В | 3: от 0 до 10 кОм | 3: от 0 до 60 В | 3: от 0 до 6 A | 3: от 0 до 10 В |
| 4: от 1 до 5 В | 4: от 0 до 20 кОм | 4: от 0 до 100 В | 4: от 0 до 8 A | 4: от 1 до 5 В |
| 5: от 0 до 75 мВ | 5: от 0 до 50 кОм | 5: от 0 до 300 В | 5: от 0 до 12 A | 5: от 0 до 75 мВ |
| 6: от —10 до +10 В | 6: от 0 до 100 кОм | 6: от 0 до 600 В | 6: от 0 до 16 A | 6: от -10 до +10 В |
| 7: Заказной1) | 7: Заказной2) | 7: Заказной3) | 7: Заказной4) | 7: Заказной5) |
1) Заказной тип входного сигнала представляет собой сигнал силы или напряжения постоянного тока с любыми значениями нижней и верхней границы, находящимися в диапазоне от -20 до +20 мА или от
-10 до +10 В, соответственно, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
2) Заказной тип входного сигнала представляет собой сигнал электрического сопротивления постоянному току в диапазоне от 0 до 100 кОм, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
3) Заказной тип входного сигнала представляет собой сигнал напряжения постоянного и переменного тока в диапазоне от 0 до 600 В, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
4) Заказной тип входного сигнала представляет собой сигнал силы переменного тока в диапазоне от 0 до 16 А, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
5) Заказной тип выходного сигнала представляет собой сигнал силы или напряжения постоянного тока с любыми значениями нижней и верхней границы, находящимися в диапазоне от -20 до +20 мА или от
-10 до +10 В, соответственно, согласованный со спецификацией заказчика. Границы (диапазон) сигнала указываются на маркировочной наклейке преобразователя.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода с тыльной стороны корпуса.
Общий вид преобразователей с указанием места нанесения серийного номера представлен на рисунках 1 - 2. Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения серийного номера

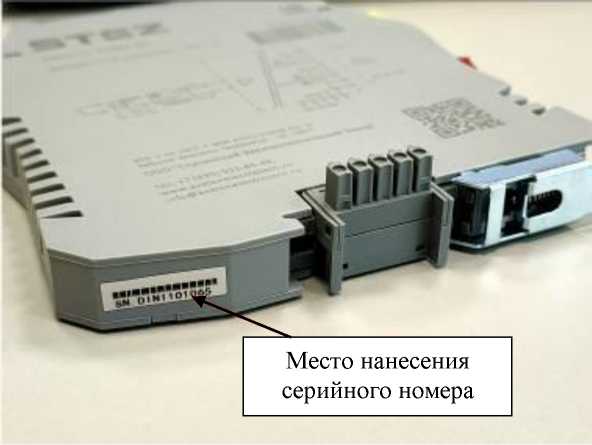

Рисунок 1 - Общий вид преобразователей в корпусах 12,5 и 17,5 мм с указанием места нанесения серийного номера

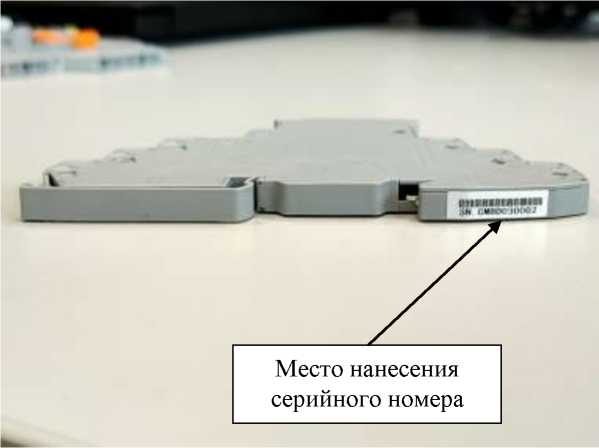

Рисунок 2 - Общий вид преобразователей в корпусах 7 мм с указанием места нанесения серийного номера
Программное обеспечение (далее - ПО) преобразователей с типами устройства RTD и TC подразделяется на встроенное и внешнее. Внешнее ПО «Авалон конфигуратор температурных преобразователей» служит для конфигурации входных сигналов преобразователей.
Встроенное ПО разделяется на метрологически значимую и незначимую части.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 5.
Таблица 5 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО (встроенное) | АВИН Firmware |
| Номер версии ПО (идентификационный номер ПО) | V1X.X* |
| Цифровой идентификатор ПО | - |
| * - первые два символа номера версии (идентификационного номера ПО) отвечают за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и может принимать любые значения. | |
Таблица 6 - Метрологические характеристики
| Модификация | Назначение | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований, % | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
| АВИН(Х1)(Х2)-(X3)(X4)RPS-I-(X5)-(X6) | Преобразование с развязкой выходного сигнала | от 4 до 20 мА | от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 75 мВ от -20 до +20 мА от -10 до +10 В | ±0,1 | ±0,005 |
| АВИН(Х1)(Х2)-(Хэ)(Х4)КТО-(Хб)-(Х7) | Преобразование сигналов термопреобразователей сопротивления | Сигналы от термопреобразователей сопротивления1) | от 4 до 20 мА от 0 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 75 мВ от -20 до +20 мА от -10 до +10 В 1 : 13) | ±0,1 | ±0,005 |
| АВИН(Х1)(Х2)-(Хз)(Х4)ТС-(Хб)-(Х7) | Преобразование сигналов преобразователей термоэлектрических | Сигналы от преобразователей термоэлектрических2) |
| Модификация | Назначение | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований, % | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
| АВИН(Х1)(Х2)-(Хз) (X4)UNI-(X6)-(X7X8) | Преобразование с развязкой выходного сигнала | от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 75 мВ от -10 до +10 В | от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 75 мВ от -20 до +20 мА от -10 до +10 В | ±0,1 | ±0,005 |
| АВИН(Х1)(Х2)-(Хз) (Х4)РОТ-(Хб)-(Х7Х8) | Преобразование с развязкой выходного сигнала | от 0 до 1 кОм от 0 до 5 кОм от 0 до 10 кОм от 0 до 20 кОм от 0 до 50 кОм от 0 до 100 кОм | от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 75 мВ от -20 до +20 мА от -10 до +10 В | ±0,1 | ±0,005 |
| АВИН(Х1)(Х2)-(Хз) (X4)VDC-(X6)-(X7X8) АВИН(Х1)(Х2)-(Хз) (X4)VAC-(X6)-(X7X8) | Преобразование с развязкой выходного сигнала4) | от 0 до 10 В от 0 до 30 В от 0 до 60 В от 0 до 100 В от 0 до 300 В от 0 до 600 В | от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В от 0 до 75 мВ от -20 до +20 мА от -10 до +10 В | ±0,1 | ±0,005 |
| АВИН(Х1)(Х2)-(Хз) (Х4)САС-(Хб)-(Х7Х8) | Преобразование с развязкой выходного сигнала4) | от 0 до 1 A от 0 до 3 A от 0 до 6 A от 0 до 8 A | от 4 до 20 мА от 0 до 5 В от 0 до 10 В от 1 до 5 В | ±0,1 | ±0,005 |
| Модификация | Назначение | Диапазоны входного сигнала | Диапазоны выходного сигнала | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) основной погрешности преобразований, % | Пределы допускаемой приведенной (к верхнему пределу диапазона выходного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °С, % |
| от 0 до 12 A от 0 до 16 A | от 0 до 75 мВ от -20 до +20 мА от -10 до +10 В | ||||
| 1) типы термопреобразователей сопротивления, подключаемых по трехпроводной схеме, характеристики которых приведены в таблицах 7, 8. 2) типы преобразователей термоэлектрических, характеристики которых приведены в таблице 9. 3) для модификаций с индексом Х7, равным 06. Тип выходного сигнала 1 : 1 означает, что тип и диапазон выходного сигнала полностью соответствуют типу и диапазону входного сигнала в соответствии с номинальными статическими характеристиками на конкретные типы термопреобразователей сопротивления, характеристики которых приведены в таблицах 7, 8, и типы преобразователей термоэлектрических, характеристики которых приведены в таблице 9. 4) при частоте переменного тока от 50 до 60 Гц. | |||||
Таблица 7 - Характеристики термопреобразователей сопротивления в соответствии с
ГОСТ 6651-2009
| Тип термопреобразователя сопротивления | Диапазон измерений температуры, °С |
| Pt100 (а = 0,00385 °С-1) | от -200 до +850 |
| Pt1000(a = 0,00385 °С-1) | от -70 до +500 |
| Ni100(a = 0,00617 °С-1) | от -60 до +180 |
| Ni1000(a = 0,00617°С-1) | от -60 до +180 |
| Cu50(a = 0,00428 °С-1) | от -50 до +200 |
| Cu100(a = 0,00428 °С-1) | от -180 до +200 |
Таблица 8 - Характеристики термопреобразователей сопротивления
| Тип термопреобразователя сопротивления | Диапазон измерений температуры, °С |
| Cu53(a = 0,00426 °С-1) | от -50 до +149 |
Таблица 9 - Характеристики преобразователей термоэлектрических в соответствии с
ГОСТ Р 8.585-2001
| Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001 | Диапазон измерений температуры, °С |
| B | от +500 до +1820 |
| E | от -230 до +1000 |
| J | от -210 до +1200 |
| K | от -250 до +1370 |
| N | от -250 до +1300 |
| R | от -50 до +1760 |
| S | от -50 до +1760 |
| T | от -200 до +400 |
| L | от -200 до +800 |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20 до 35 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций с индексом ширины корпуса «7» - для модификации с индексом ширины корпуса «12» - для модификации с индексом ширины корпуса «17» | 6,8Х105,7Х80,7 12,5x108,0x118,0 17,5x108,0x118,0 |
| Масса, кг, не более | 0,25 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +10 до +30 от 10 до 90 |
| Рабочие условия измерений: - температура окружающей среды, °C - относительная влажность при температуре окружающего воздуха +20 оС, % | от -20 до +60 от 5 до 95 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист технического паспорта и руководства по эксплуатации типографским способом.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный многофункциональный | АВИН | 1 шт. |
| Технический паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз.* |
| * Поставляется либо по требованию заказчика, либо в общей поставке на партию. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Приказ Росстандарта от 2 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1А0’16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 27.90.11-015-02374271-2023 «Преобразователи измерительные многофункциональные АВИН. Технические условия».
