| Номер в госреестре | 91604-24 |
| Наименование СИ | Измерители температуры многозонные |
| Обозначение типа СИ | РГТ-ИТМ2 |
| Изготовитель | Общество с ограниченной ответственностью "РУСГЕОТЕХ" (ООО "РУСГЕОТЕХ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры многозонные РГТ-ИТМ2 (далее - измерители) предназначены для измерений температуры грунта по ГОСТ 25358-2020.
Принцип действия измерителей основан преобразовании температуры среды в цифровые сигналы с последующей передачей значений на персональный компьютер (далее - ПК), с установленным программным обеспечением (далее - ПО), где они преобразуются в значения в градусах Цельсия.
Конструктивно измерители состоят из цепочки датчиков температуры, соединенных общим кабелем в гирлянду (термокоса), оснащенную разъемом. Шаг расположения датчиков температуры по длине кабеля измерителя в соответствии с ГОСТ 25358-2020 или спецификацией к заказу (опционально). Места спаек гирлянд термокосы электро- и гидроизолированы. Гидроизоляция выполнена с применений металлических гильз, силиконовых уплотнителей и термоусадочных материалов.
Заводские номера измерителя в виде цифрового кода, состоящего из арабских символов, наносятся термотрансферным способом на поверхность термоусадочных материалов.
Полная информация об исполнении измерителей указывается на термоусаживаемой трубке, закрепленной на кабеле на расстоянии 10 см от разъема, в виде буквенно-цифрового кода, структура условного обозначения которого представлена ниже.
Общий вид измерителя представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством. Пломбирование измерителей не предусмотрено.
Условное обозначение измерителей:
1) Идентификатор изготовителя---------------------
2) Сокращенное наименование средства измерений
3) Расстояние от разъема до устья скважины (вынос), см
4) Длина рабочей зоны (расстояние от устья скважины до последнего датчика температуры), см
5) Количество датчиков температуры
'-К-У-А
РГТ-ИТМ2-а-Ь-с-
6) Вариант расположения датчиков температуры (Г - по ГОСТ 25358-2020, при ином расположении буквенный код не указывается)
7) Защитная крышка (при ее отсутствии буквенный код не указывается)
8) Утяжелитель (при его отсутствии буквенный код не указывается)
9) Армирующий трос или кабельная оплетка при его отсутствии буквенный код не указывается)
Место нанесения заводского номера

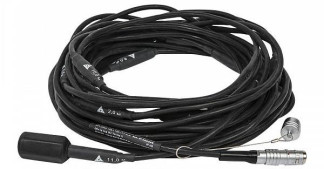

Рисунок 1 - Общий вид измерителя с указанием места нанесения заводского номера
ПО измерителей состоит из внешнего и внутреннего.
Внешнее ПО «TestChain» не является метрологически значимым ПО и предназначено для визуализации измеренных значений температуры.
Метрологически значимое ПО (внутреннее) устанавливается в микропроцессор измерителя на заводе-изготовителе во время производственного цикла. Возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается.
Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «Высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Внешнее ПО | Внутреннее ПО | |
| Идентификационное наименование ПО | «TestChain» | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.3.5 | не ниже 1.1.1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
Таблица 3 - Основные технические характеристики
| Максимальное количество датчиков температуры, шт, не более | 120 |
| Напряжение питания датчиков температуры, В, не более | 5 |
| Потребляемый ток, мА, не более | 0,4 |
| Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Максимальная длина герлянды термокосы, м, не более | 600 |
| Масса (при длине герлянды термокосы 600 м), кг, не более | 45 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -60 до +85 100 |
| Средняя наработка до отказа, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 12 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель температуры многозонный | РГТ-ИТМ21) | 1 ед. |
| Руководство по эксплуатации | РЦСЕ.405544.002РЭ | 1 экз. |
| Примечание: 1) - условное обозначение в соответствии с заказом | ||
наносится на титульный лист эксплуатационной документации типографским способом.
приведены в разделе 4 «Указание по эксплуатации» документа «РЦСЕ.405544.002РЭ Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;
РЦСЕ.405544.002 ТУ Измеритель температуры многозонный РГТ-ИТМ2. Технические условия.
| Зарегистрировано поверок | 3320 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
