| Номер в госреестре | 91554-24 |
| Наименование СИ | Датчики частоты вращения импульсного типа |
| Обозначение типа СИ | ДИ-022 |
| Изготовитель | Общество с ограниченной ответственностью "ЭМАС-ТУРБО" (ООО "ЭМАС-ТУРБО"), г. Псков |
| Год регистрации | 2024 |
| Срок свидетельства | 11.03.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения импульсного типа ДИ-022 (далее - ДЧВ) предназначены для измерения частоты вращения ротора.
Принцип действия ДЧВ основан на изменении индуктивности кольцевой
(измерительной) обмотки в зависимости от магнитной проводимости материала,
расположенного под ее магнитопроводом. Изменение магнитного потока при вращении ротора индуцирует в обмотке импульс напряжения, амплитуда которого квазипропорциональна изменению величины магнитной проводимости материала и скорости его движения.
Конструктивно ДЧВ выполнены в виде неразборного металлического корпуса, выполненного из немагнитного материала, с сердечником (магнитопроводом) из магнитомягкого материала с кольцевой обмоткой и постоянного неодимового магнита (NdFeB). По заказу потребителя, корпус датчика может быть выполнен уменьшенного размера. Общий вид ДЧВ приведен на рисунке 1.

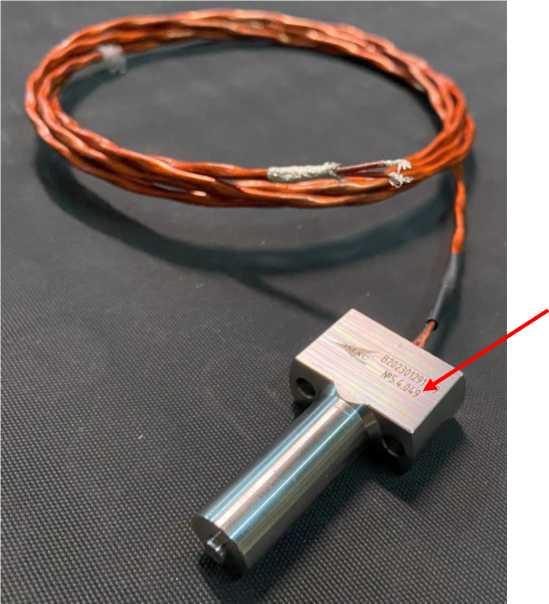

Место нанесения заводского номера средства измерений

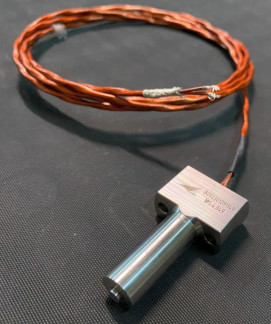

Рисунок 1 - Общий вид ДЧВ
ДЧВ закрепляется на неподвижной части машины вращения с рабочим (воздушным) зазором относительно ответной части. Ответная часть датчика: кольцо с неоднородной магнитной проводимостью, которое жестко закрепляется на роторе.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчика методом лазерной гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование ДЧВ от несанкционированного доступа не производится. В процессе эксплуатации возможность внешних механических регулировок отсутствует.
Таблица 1 - Метрологические характеристики
| Метрологическая характеристика | Значение |
| Диапазон измерений частоты вращения, об/мин | от 100 до 100000 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ±60 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахтолщина), мм, не более | 60х35х20 |
| Масса, кг, не более | 0,2 |
| Рабочие условия измерений: - температура окружающей среды, °C | от -25 до +40 |
наносится типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчики частоты вращения импульсного типа | ДИ-022 | 1 шт. |
| Руководство по эксплуатации | ПФТР.402141.001 РЭ | 1 экз. |
| Паспорт | ПФТР. 402141.001 ПС | 1 экз. |
| Ответная часть датчика (кольцо) | - | По заказу |
приведены в разделе 2 «Использование по назначению» документа «Датчики частоты вращения импульсного типа ДИ-022. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ПФТР.402141.001 ТУ Датчики частоты вращения импульсного типа ДИ-022. Технические условия.
| Зарегистрировано поверок | 137 |
| Поверителей | 1 |
| Актуальность данных | 06.07.2025 |
