| Номер в госреестре | 91549-24 |
| Наименование СИ | Термопреобразователи сопротивления плоской формы |
| Обозначение типа СИ | ТСП 01 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Русэлпром-Электромаш" (ООО "НПП "Русэлпром-Электромаш"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 11.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления плоской формы ТСП 01 (далее - ТС) предназначены для измерений температуры твёрдых тел, подшипников, обмоток электрических машин.
ТС состоят из чувствительного элемента, установленного на печатную плату и помещенного в термоусадочную трубку, к которой подведен кабель с фторопластовой изоляцией. Размер печатной платы имеет два варианта исполнения (код размера Р1 или Р2). Цвет кабеля и термоусадочной трубки может отличаться от приведенного на рисунке 1.
Принцип действия основан на зависимости электрического сопротивления
чувствительного элемента (ЧЭ) от измеряемой температуры.
Схема соединения проводников ТС - двухпроводная, трехпроводная или
четырехпроводная.
Нанесение знака поверки на ТС не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на индивидуальную бирку типографским способом и имеет цифровое обозначение.
Общий вид ТС с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1.

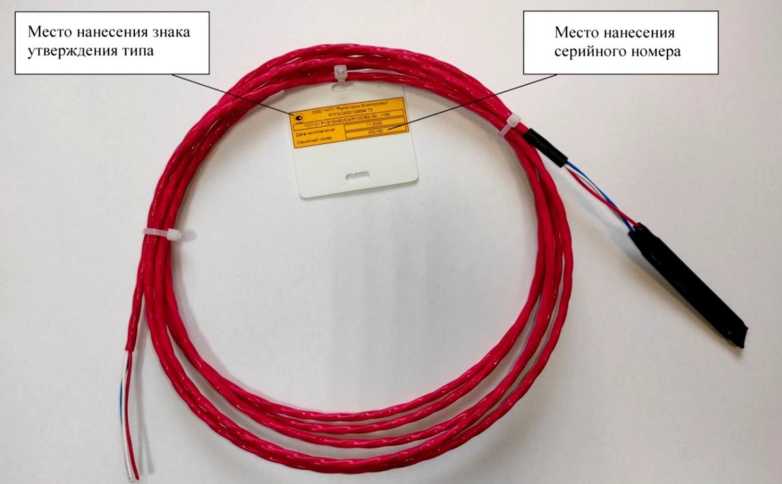

Рисунок 1 - Общий вид ТС с указанием мест нанесения знака утверждения типа и серийного номера
Пломбирование ТС не предусмотрено.
После осуществления установки ТС на объекте измерений их дальнейший демонтаж для проведения периодической поверки невозможен в связи с конструктивными особенностями объекта измерений и ограничением доступа к ТС.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений температуры, °С | от -50 до +180 |
| Номинальная статическая характеристика преобразования по ГОСТ 6651-2009 | Pt100 |
| Класс допуска по ГОСТ 6651-2009 | В |
| Время термической реакции при скорости потока воздуха 2 м/с, Т0,90, с, не более | 90 |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Максимальный измерительный ток, мА | 1 |
| Длина печатной платы, мм - Код размера Р1 - Код размера Р2 | 55±1 190±1 |
| Ширина печатной платы, мм | 10±1 |
| Толщина печатной платы, мм | 2±0,3 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более | от -50 до +180 95 |
наносится типографским способом на титульный лист руководства по эксплуатации и на индивидуальную бирку ТС.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления плоской формы ТСП 01 | В соответствии с заказом | 1 шт. |
| Термопреобразователь сопротивления плоской формы ТСП 01. Руководство по эксплуатации | РПГМ.0000123500РЭ | 1 экз. |
приведены в разделе 7 «Эксплуатация и монтаж» РПГМ.0000123500РЭ руководства по эксплуатации.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 Об утверждении Государственной поверочной схемы для средств измерений температуры»;
РПГМ.0000125694ТУ. Термопреобразователи сопротивления плоской формы ТСП 01. Технические условия.
| Зарегистрировано поверок | 673 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
