| Номер в госреестре | 91547-24 |
| Наименование СИ | Блоки развязки |
| Обозначение типа СИ | БР |
| Изготовитель | Общество с ограниченной ответственностью "НИИЭФА-ЭНЕРГО-СЕВЕРО-ЗАПАД" (ООО "НИИЭФА-ЭНЕРГО-СЕВЕРО-ЗАПАД"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 11.03.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки развязки БР (далее по тексту - блоки) предназначены для измерений величины падения напряжения постоянного тока на токовом шунте, а также величины постоянного напряжения на шинах (фидере) при построении систем релейной защиты и телемеханики на объектах тягового электроснабжения.
Принцип действия блоков основан на преобразовании уровня измеряемого сигнала в цифровые коды и последующей их обработкой с использованием специализированного программного обеспечения, находящегося в памяти микропроцессора модулей.
Измеряемый аналоговый сигнал с шунта фидера, через активный RC-фильтр нижних частот (далее по тексту - ФНЧ) второго порядка с частотой среза 1 кГц, подается на вход нормирующего усилителя.
Сигналы, пропорциональные уровням напряжения, снятые с шины фидера контактной сети (далее по тексту - ФКС), также поступают на соответствующие ФНЧ и нормирующие усилители.
Сигналы с выходов нормирующих усилителей подаются на входы встроенного в микроконтроллер двенадцатиразрядного аналого-цифрового преобразователя.
Оцифрованные значения, усредненные по восьми измерениям на интервале времени 1 мс, передаются по оптоволоконному кабелю во внешнее устройство визуализации и контроля. Скорость передачи данных составляет 519 кбит/с, обмен данными односторонний.
Блоки выпускаются в двух модификациях: БР-3,3 и БР-1000 которые отличаются диапазонами измерений, пределами допускаемой приведенной погрешности измерений и их массогабаритными характеристиками.
На корпусе блоков расположены разъемы для подключения питания, защитного заземления и внешнего приемника информации, измерительные входы шунта и фидера.
Нанесение знака поверки на блоки не предусмотрено.
Пломбирование производится на боковых панелях блоков.
Поверка блоков возможна только в полном объеме.
Знак утверждения типа и заводской номер в виде числового кода наносятся на маркированную наклейку, расположенную на корпусе блоков.
Внешний вид блоков, места нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2.
Места нанесения заводского номера и знака утверждения типа

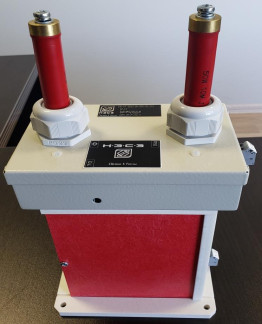

Рисунок 1 - Внешний вид блока развязки БР исполнения БР-3,3, места нанесения заводского номера и знака утверждения типа
Места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Внешний вид блока развязки БР исполнения БР-1000, места нанесения заводского номера и знака утверждения типа
Программное обеспечение (далее по тексту - ПО) «Блок развязки» состоит из встроенного ПО, предназначено для измерения и передачи по каналу связи величин параметров постоянного напряжения, являющейся неотъемлемой частью СИ и необходимых для работы СИ «Блок развязки БР». Разделение ПО на метрологически значимую и незначимую части реализовано, метрологически значимой частью является функция опроса АЦП, а так же сама функция вычисления хеш-суммы. Встроенное ПО закрыто от чтения и записи на стадии производства и дополнительно конструкция прибора исключает несанкционированный доступ к ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для исполнения | |
| БР-1000 | БР-3,3 | |
| Диапазон измерений постоянного электрического напряжения положительной и отрицательной полярности на токовом шунте, В | от 0 до 0,3 | |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерения, % | ±1,0 | |
| Диапазон измерений постоянного электрического напряжения положительной и отрицательной полярности на токовом фидере, В | от 0 до 1000 | от 0 до 5000 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерения, % | ±1,0 | ±3,0 |
| Диапазон измерений постоянного электрического напряжения положительной и отрицательной полярности на контактах выключателя, В | — | от 0 до 5000 |
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерения, % | — | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Напряжение питания переменного тока, В | от 176,0 до 253,0 | ||
| Частота питания переменного тока, Гц | от 49,0 до 51,0 | ||
| Напряжение питания выпрямленного тока | от 88,0 до 253,0 | ||
| Потребляемая мощность, Вт, не более | 10 | ||
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +35 °С, %, не более - атмосферное давление, кПа | от -10 до +50 80 от 84,0 до 106,7 | ||
| Габаритные размеры, мм, не более: для исполнения БР-3,3, для исполнения БР-1000 | высота | ширина | длина |
| 380 204 | 205 169 | 140 62 | |
| Масса, кг, не более: для исполнения БР-3,3, для исполнения БР-1000 | 3,5 1,3 | ||
| Средняя наработка на отказ, ч, не менее | 125000 | ||
| Средний срок службы, лет, не менее | 16 | ||
наносится в виде числового кода на маркированную наклейку, расположенную на корпусе блоков.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Блок развязки БР исполнения БР-3,3 или БР-1000* | РТГЕ.656122.009 | 1 |
| Паспорт | РТГЕ.656122.009ПС | 1 |
| Руководство по эксплуатации | РТГЕ.656122.009РЭ | 1 |
| Кабель оптоволоконный** | - | 1 |
| Устройство контроля блока развязки** | «УКБР» | 1 |
| * в зависимости от заказа. * * поставляется по отдельному заказу. | ||
приведены в разделе 1 «Описание и работа блока развязки» документа РТГЕ.656122.009РЭ «Блок развязки БР. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2022 г. № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
РТГЕ.656122.009ТУ Блок развязки БР. Технические условия.
