| Номер в госреестре | 91537-24 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-100 |
| Изготовитель | Общество с ограниченной ответственностью "Курганский завод химического машиностроения" (ООО "Курганхиммаш"), г. Курган |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-100 (далее - РГС) предназначены для измерения объема жидкости.
Принцип действия основан на зависимости объема жидкости, находящейся в резервуаре от уровня его наполнения.
РГС представляют собой закрытые горизонтальные цилиндрические сосуды со сферическими днищами, оснащенные люками и патрубками.
Место расположения РГС, заводские номера 074 Е 1-1 (236-168), 074 Е 1-2 (236-184), 074 Е 1-3 (236-185), 074 Е 1-4 (236-165) и 074Е-2 (236-167): Ямало-Ненецкий автономный округ, Красноселькупский район, Южно-Русское нефтегазовое месторождение, Промбаза, Пункт заправки автотранспортной техники (ПЗАТТ).
Пломбирование РГС не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя. Заводские номера состоят из номера позиции и номера, присвоенного изготовителем. Номера позиций нанесены на одном из днищ резервуаров. Номера присвоенные изготовителем нанесены на информационную табличку.

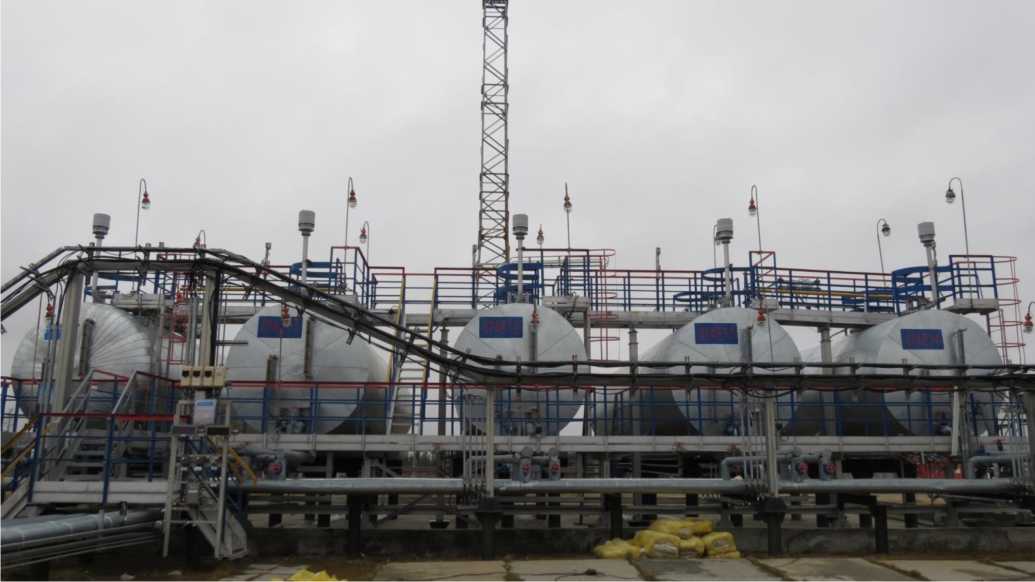

Общий вид РГС представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-100
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 100 |
| Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-100 | 5 экз. |
| Паспорт | 5 экз. |
приведены в документе «ГСИ. Масса и объем нефтепродуктов. Методика измерений в резервуарах косвенным методом статических измерений с применением системы измерительной «СЕНС», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.39197.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
