| Номер в госреестре | 91520-24 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП |
| Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические с понтоном РВСП (далее -резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - вертикальные стальные цилиндрические с понтоном РВСП, изготовленные в модификации РВСП-1000 номинальной вместимостью 1000 м3.
Резервуары РВСП-1000 представляют собой стальную сварную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема при приеме, хранении и отпуске нефтепродуктов в соответствии с градуировочными таблицами.
Вариант установки резервуаров - наземный.
Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, однозначно идентифицирующие каждый резервуар, нанесены методом окрашивания, краской с использованием трафаретов на внешнюю сторону первого пояса стенок резервуаров над крышкой люка лаза и типографским способом в паспорта резервуаров, обеспечивающими сохранность информации в период всего срока эксплуатации резервуаров.
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 с заводскими номерами 822346; 664021; 632965; 584130; 685014 входящие в состав резервуарного парка общества с ограниченной ответственностью «Татнефть-АЗС-Запад» (ООО «ТН-АЗС-Запад») расположены на площадке нефтебазы по хранению и перевалке нефтепродуктов, по адресу: Россия, 350012, г. Краснодар, ул. Красных Партизан 4А.
Фотография горловины замерных люков резервуаров РВСП-1000 представлена на рисунке 1.

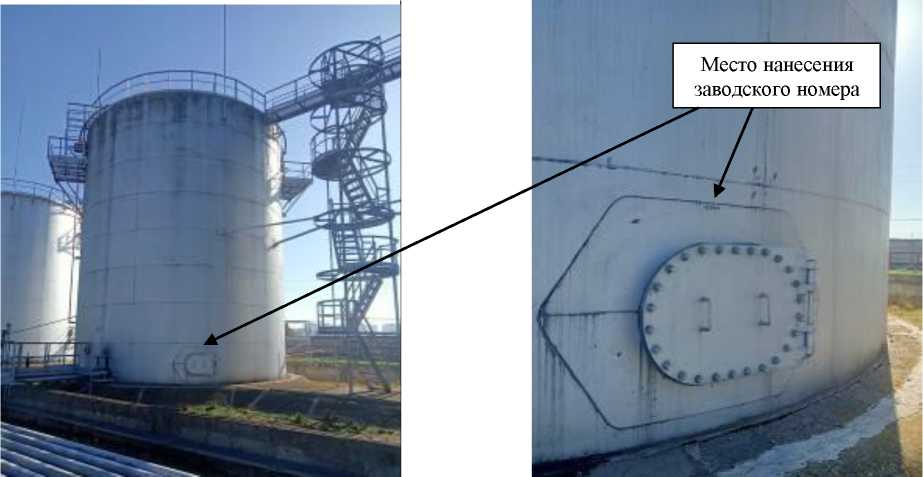

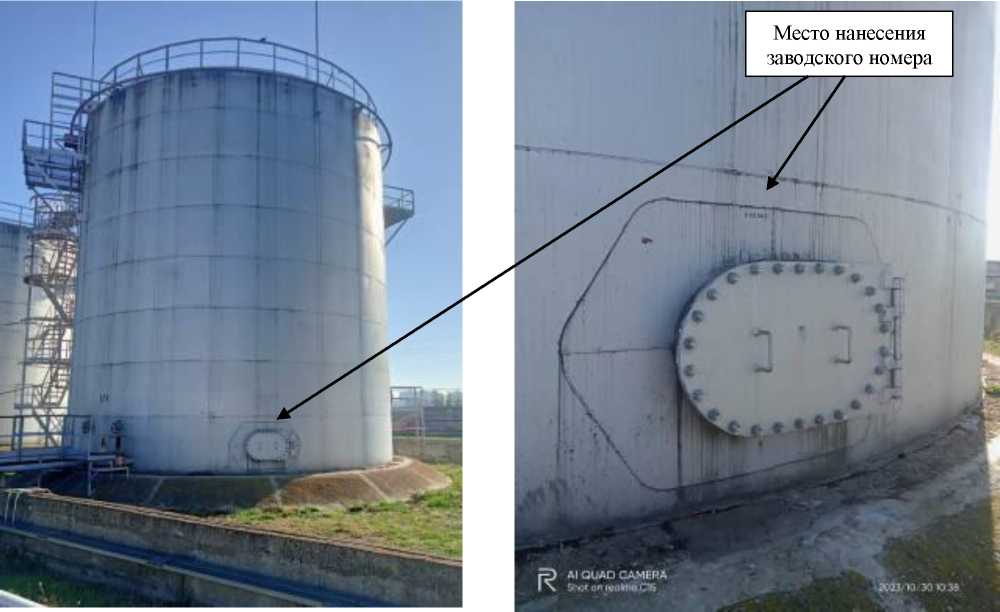

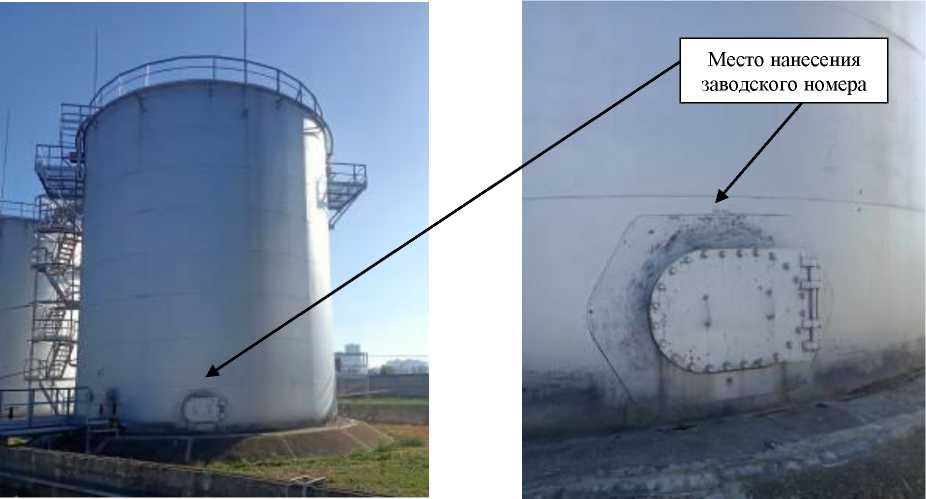

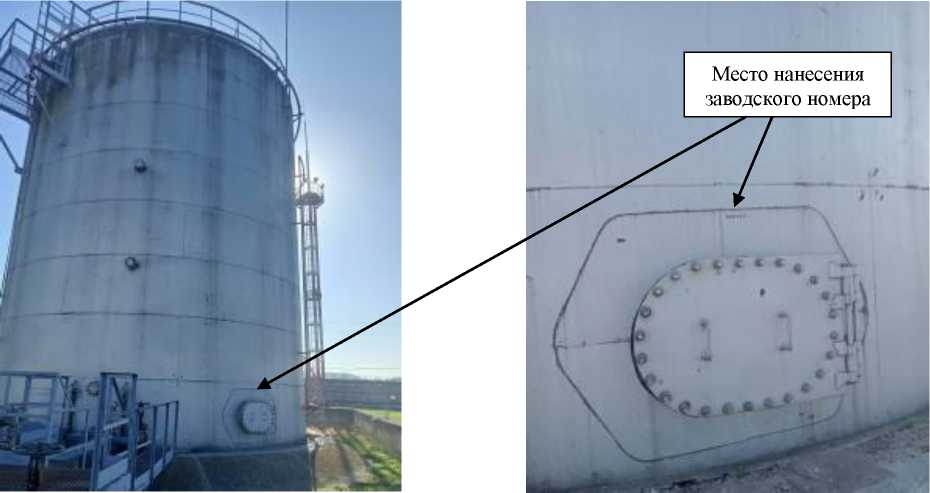

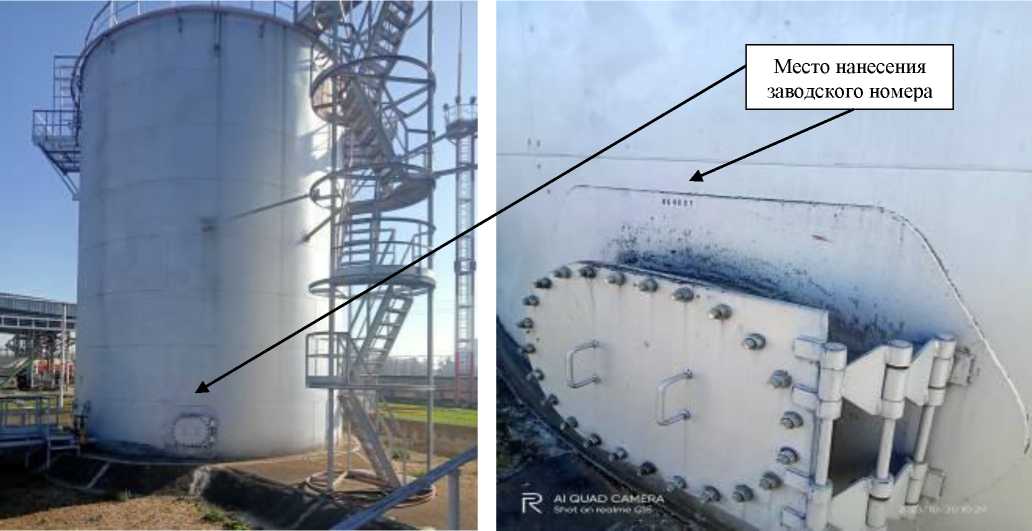

Фотографии общего вида резервуаров РВСП-1000 с обозначением заводских номеров представлены на рисунке 2.
Рисунок 1 - Фотография горловины замерных люков резервуаров РВСП-1000
Место нанесения заводского номера
РВСП-1000 зав. № 822346
РВСП-1000 зав. № 822346
РВСП-1000 зав. № 584130 РВСП-1000 зав. № 584130
РВСП-1000 зав. № 632965
РВСП-1000 зав. № 632965
РВСП-1000 зав. № 664021 РВСП-1000 зав. № 664021
Место нанесения заводского номера
РВСП-1000 зав. № 685014
РВСП-1000 зав. № 685014

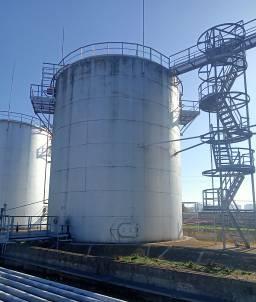

Рисунок 2 - Общий вида резервуаров РВСП-1000
Пломбирование (нанесение знаков поверки) резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 с заводскими номерами 822346; 664021; 632965; 584130; 685014 не предусмотрено. Знак поверки наносится в градуировочной таблице на месте подписи поверителя.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -30 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический с понтоном | РВС-1000 | 1 шт. |
| Паспорт | ||
| Градуировочная таблица |
приведены в разделе «Методы измерений» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
