| Номер в госреестре | 91512-24 |
| Наименование СИ | Измерители крутящего момента силы |
| Обозначение типа СИ | CL |
| Изготовитель | "GEDORE Werkzeugfabrik GmbH & Co. KG", Германия |
| Год регистрации | 2024 |
| Срок свидетельства | 05.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители крутящего момента силы CL (далее измерители), предназначены для измерений крутящего момента силы при поверке (калибровке) ключей (отверток) моментных в режимах текущего и максимального значений.
Принцип действия измерителей основан на преобразовании электрического сигнала разбаланса тензорезисторов, включенных в мостовую схему, расположенных на чувствительном элементе торсионного вала. Электрический сигнал с мостовой схемы поступает на измерительный преобразователь, где осуществляется его обработка, с последующим выводом результатов измерений на дисплей.
Конструктивно измерители состоят из корпуса, торсионного вала и дисплея с клавишей управления режимом измерений. На корпусе измерителя расположены монтажные отверстия для крепления к рабочей поверхности и разъем для подключения питания.
Измерители выпускаются в следующих модификациях: CL1, CL10, CL10S, CL150, CL350, CL1100, CL3000 отличающихся диапазоном измерений, дискретностью и геометрией присоединительного элемента.
Пломбирование измерителей и нанесение знака поверки на корпус не предусмотрено.
На измерителе при помощи лазерной гравировки нанесена информация о производителе, заводском номере, диапазоне измерений и модификации. Заводской номер выполнен в виде буквенно-цифрового кода.

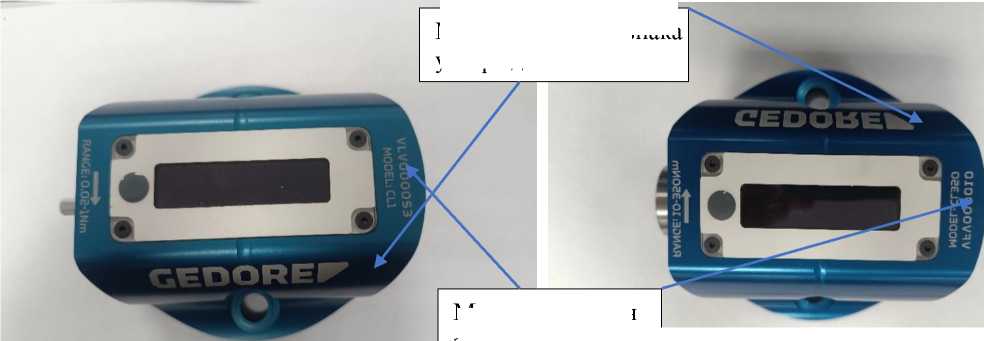

Общий вид измерителей крутящего момента силы CL, представлен на рисунках 1 - 3.
Место нанесения
заводского номера
Место нанесения знака утверждения типа

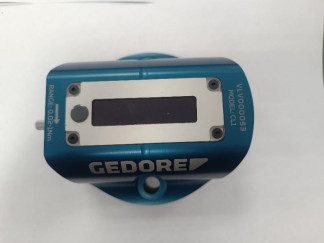

Рисунок 1 - Общий вид измерителей CL1, CL10 Рисунок 2 - Общий вид измерителей CL10S,
CL150, CL350
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 3 - Общий вид измерителей CL1100, CL3000
Измерители имеют в своем составе встроенное программное обеспечение GEDORE (далее ПО). ПО предназначено, для вывода и передачи результатов измерений.
Программное обеспечение записано в машинных кодах в энергонезависимом постоянном запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и вскрытия корпуса.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GEDORE |
| Номер версии (идентификационный номер ПО) | 1.* |
| Цифровой идентификатор ПО | - |
где * может принимать значение от 1 до 9.
Таблица 2 - Метрологические характеристики
| Модификация | CL1 | CL10 CL10S | CL150 | CL350 | CL1100 | CL3000 |
| Диапазон измерений крутящего момента силы, Н^м | от 0,02 до 0,0999 включ. | от 0,25 до 0,999 включ. | от 5,0 до 14,99 включ. | от 10 до 34,99 включ. | от 80 до 1100 включ. | от 200 до 3000 включ. |
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±2,0 | ±1,0 | ||||
| Диапазон измерений крутящего момента силы, Н^м | св. 0,0999 до 1 | св. 0,999 до 10,0 | св. 14,99 до 150 | св. 34,99 до 350 | ||
| Пределы допускаемой относительной погрешности измерений крутящего момента силы, % | ±1,0 | |||||
| Дискретность, Н^м | 0,0001 | 0,001 | 0,01 | 0,1 | ||
Таблица 3 - Технические характеристики
| Модификация | CL1 | CL10 | CL10S | CL150 | CL350 | CL1100 | CL3000 | |
| Габаритные размеры: - длина, мм, не более - высота, мм, не более | 150 100 | 170 120 | |||
| Масса, кг, не более | 1,65 | 1,85 | 2,70 | |||
| Тип присоединительного элемента | шестигранник | квадрат | шестигранник | ||
| Размеры присоединительного элемента, мм, не более | 6,3 | 6,3x6,3 | 10x10 | 12,5x12,5 | 36 |
| Параметры электрического питания, В | 5 | ||||
| Условия эксплуатации: - температура воздуха, °С - относительная воздуха, % | от +15 до +25 от 40 до 80 | ||||
Знак утверждения типа наносится типографским способом на титульные листы паспорта и руководства по эксплуатации, а также клеится на корпус измерителя.
Таблица 4 - Комплектность измерителей крутящего момента силы CL
| Наименование | Обозначение |
| Измеритель крутящего момента силы | CL1/10/10S/150/350/1100/3000 |
| Комплект сменных насадок* | - |
| Руководство по эксплуатации | CL-РЭ |
| Паспорт | CL-ПС |
| *- по согласованию | |
приведены в руководстве по эксплуатации CL-РЭ «Измерители крутящего момента силы CL» Раздел 3, пункт 3.6 - выполнение измерений.
Приказ Росстандарта от 31 июля 2019 г. № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»;
Стандарт предприятия фирмы GEDORE Werkzeugfabrik GmbH & Co. KG «Измерители крутящего момента силы CL».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
