| Номер в госреестре | 91507-24 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Публичное акционерное общество "Мариупольский завод тяжелого машиностроения" (ПАО "МЗТМ"), Донецкая обл., г. Мариуполь |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - горизонтальные стальные цилиндрические, номинальной вместимостью 60 м3 и 140 м3 наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами. Резервуары оснащены замерными люками для измерения уровня жидкости и приемораздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Резервуары горизонтальные стальные цилиндрические РГС-60 зав. №№ 77315493; 9337890; 933791; 933792; 933793; 77379865; 74870155; 72820509; 933797; 933798 и РГС-140 зав. №№ 79043251; 79033791; 79021762; 79025714; 79032376; 79012795 расположены на площадке ООО «ТН-АЗС-Запад» (350012, г. Краснодар, ул. Красных Партизан 4А).
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, однозначно идентифицирующие каждый резервуар, нанесены аэрографическим методом на наружную стенку обечайки резервуара (для РГС-60), на опорную диафрагму резервуара (для РГС-140) и типографским способом в паспорт. Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено. Общий вид резервуаров и замерных люков представлен на рисунке 1.

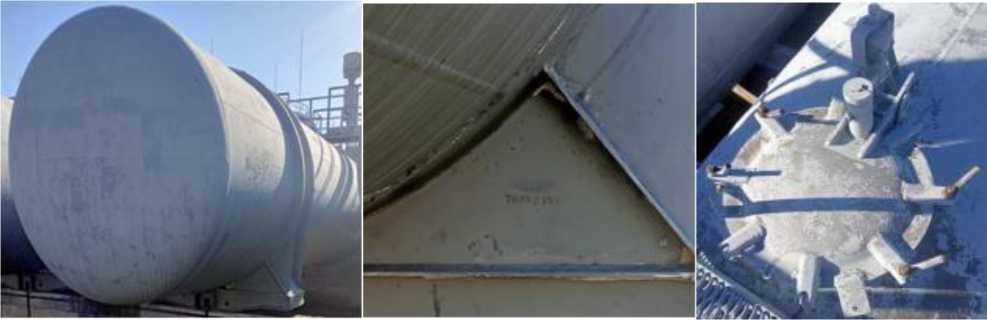

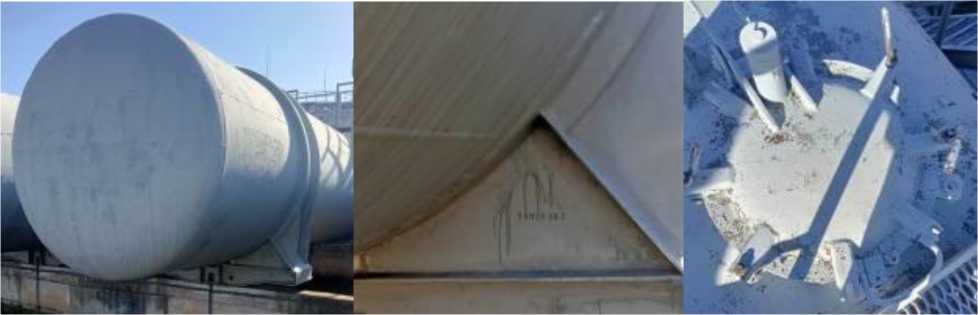

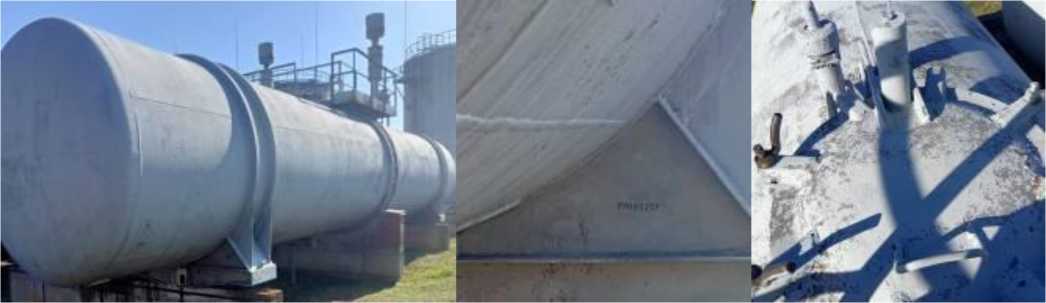

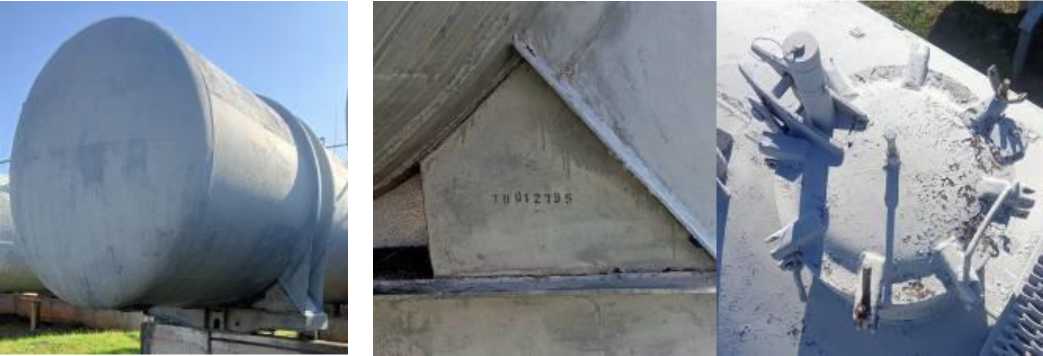

РГС-140 зав. № 79012795

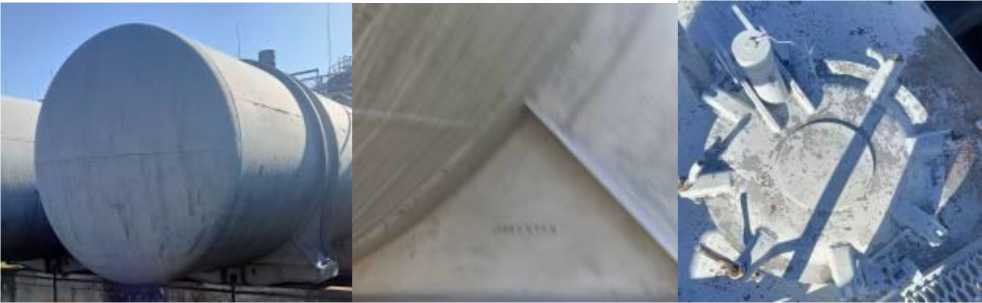

РГС-140 зав. № 79021762
РГС-140 зав. № 79025714

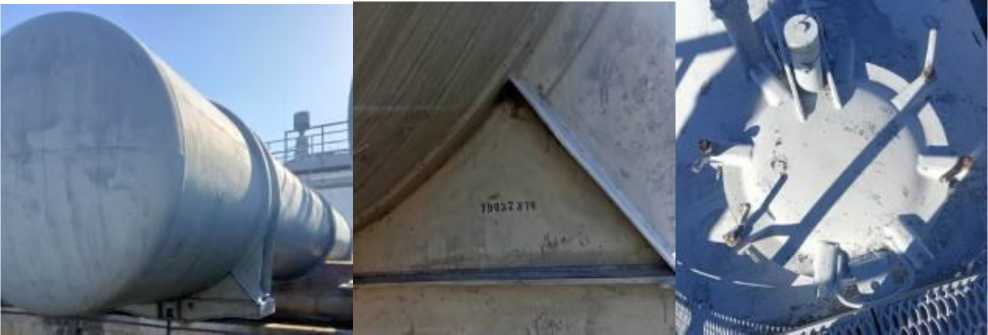

РГС-140 зав. № 79032376
РГС-140 зав. № 79033791
РГС-140 зав. № 79043251
РГС-60 зав. № 933798

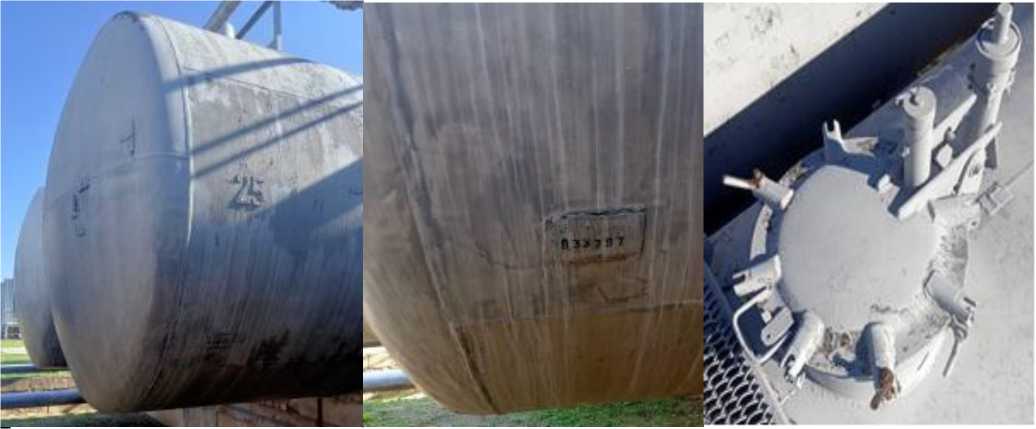

РГС-60 зав. № 933797
РГС-60 зав. № 72820509

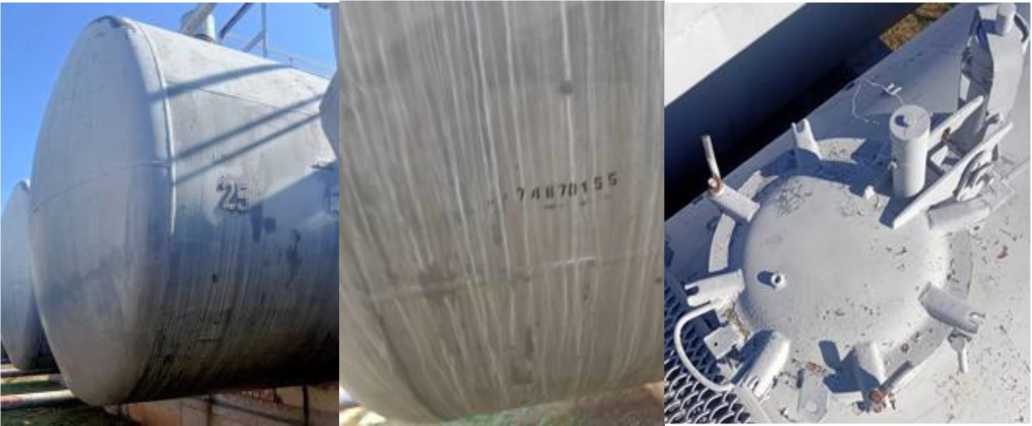

РГС-60 зав. № 74870155

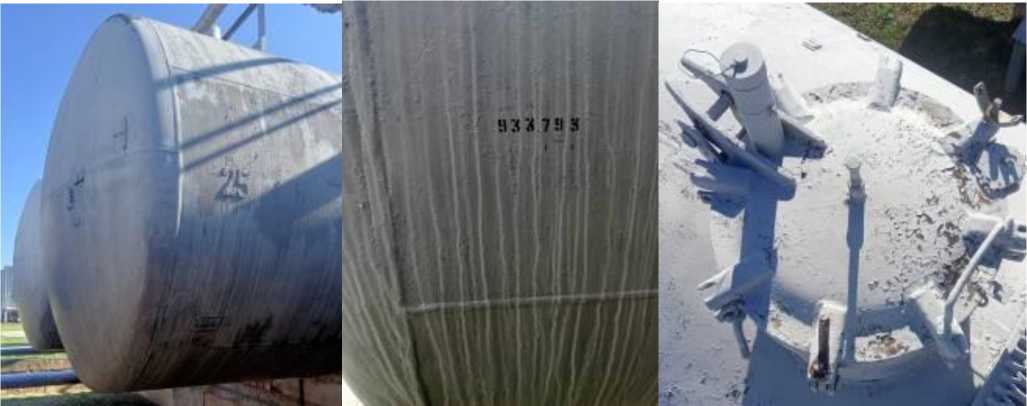

РГС-60 зав. № 933793

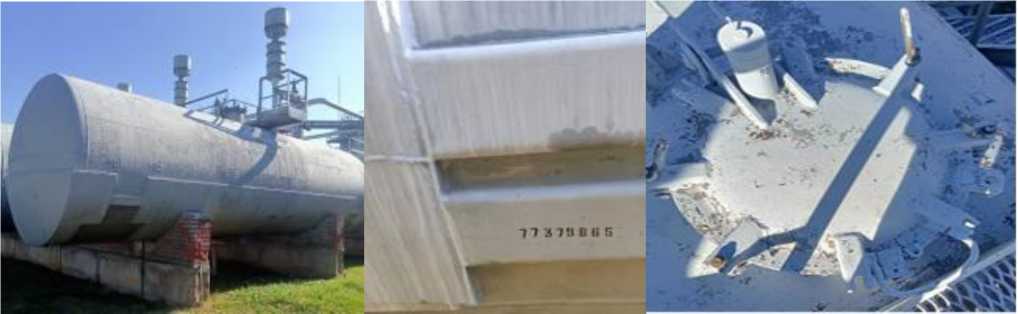

РГС-60 зав. № 77379865

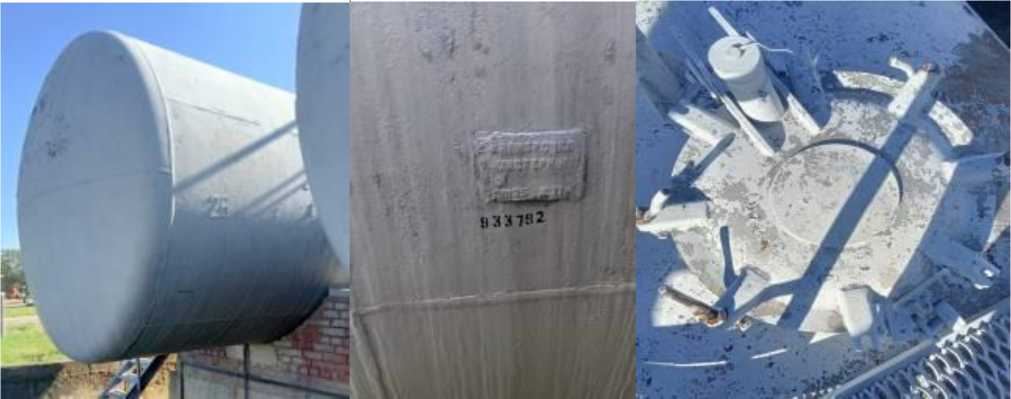

РГС-60 зав. № 933792

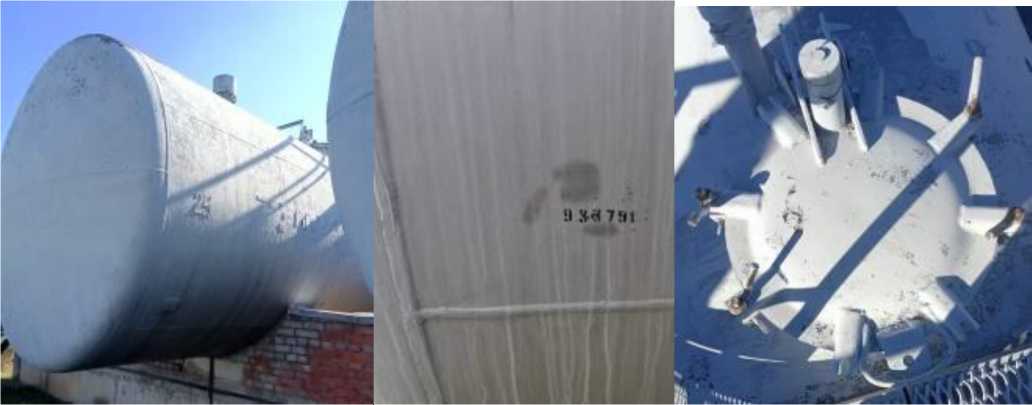

РГС-60 зав. № 933791

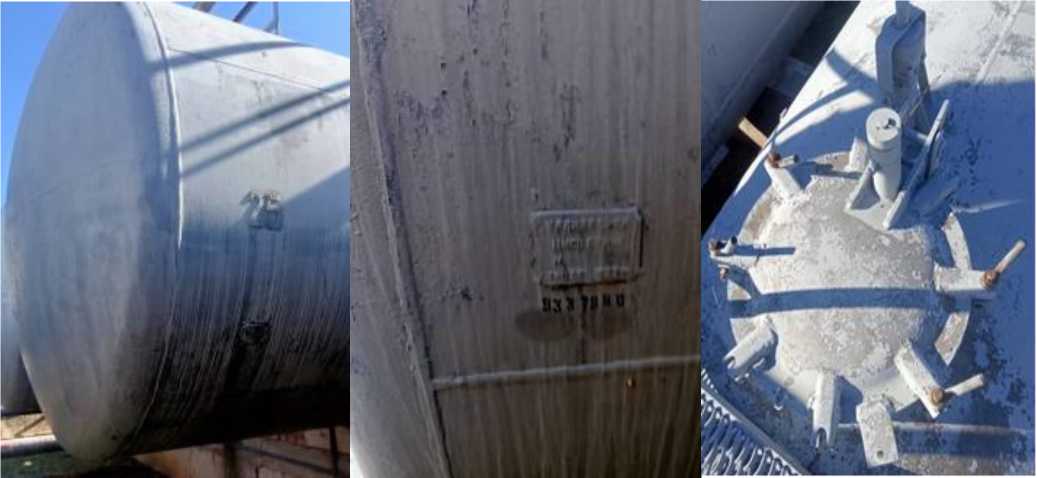

РГС-60 зав. № 9337890

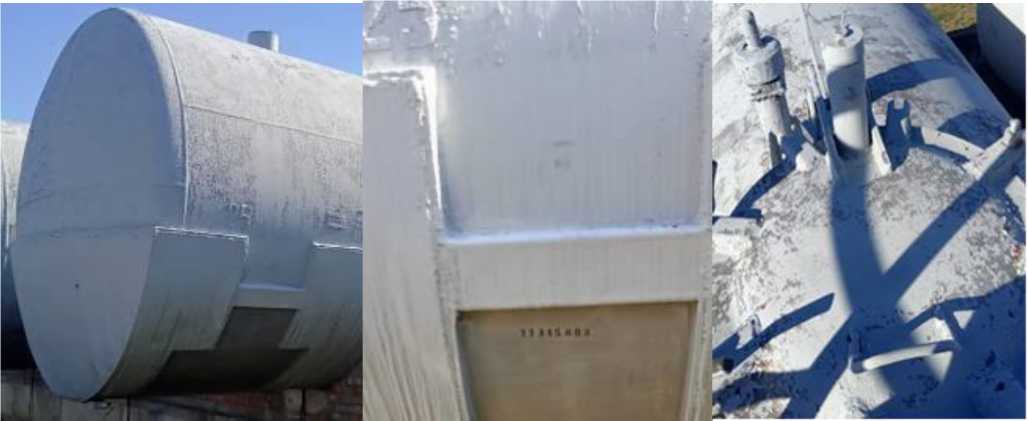

РГС-60 зав. № 77315493

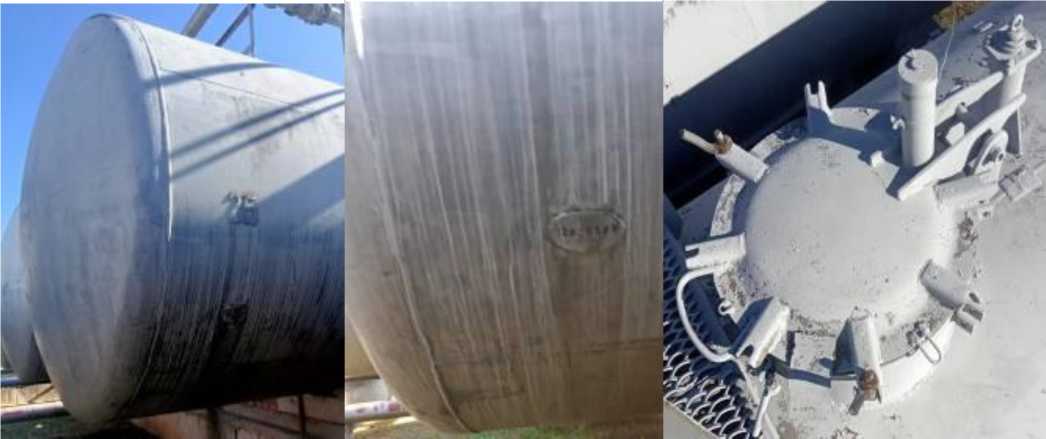

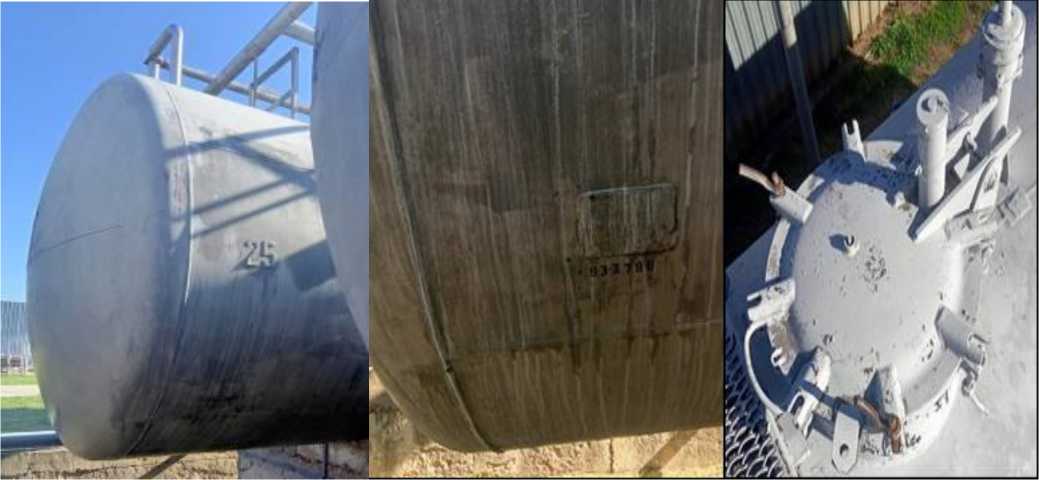

Рисунок 1 - Общий вид резервуаров и замерных люков
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-60 | РГС-140 | |
| Номинальная вместимость, м3 | 60 | 140 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ± 0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C | от -30 до +50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | РГС-60; РГС-140 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градировочная таблица | - | 1 экз. |
приведены в пункте 9 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
