| Номер в госреестре | 91504-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФ 110 У1 |
| Изготовитель | Открытое акционерное общество "Энергомеханический завод" (ОАО "ЭМЗ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФ 110 У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока являются опорными с элегазовой изоляцией с верхним расположением вторичных обмоток в металлическом корпусе, закрепленном на фарфоровом изоляторе.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТГФ 110 У1 зав. № 127, 145, 147, 148, 149, 150, 153, 154, 155.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

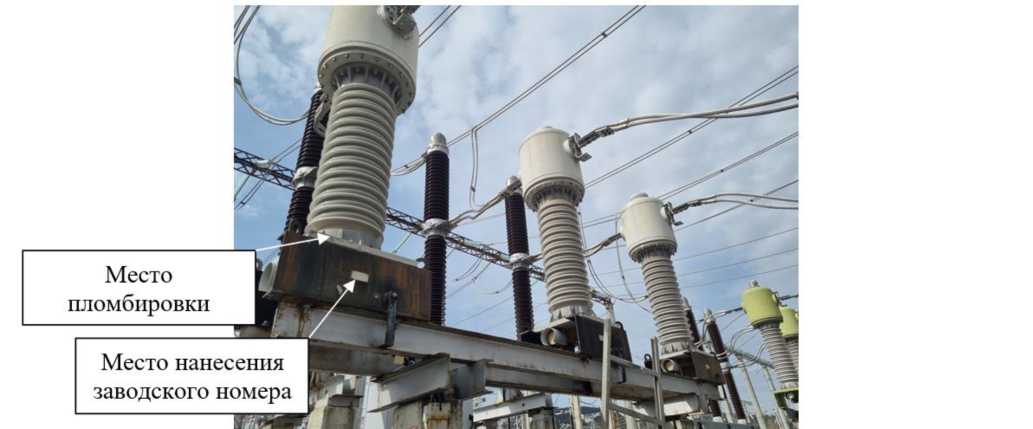

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место пломбировки
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 127, 145, 147, 148, 149, 150 | 153, 154, 155 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 750 | 2000 |
| Номинальный вторичный ток Ъном, А | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л | 30 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТГФ 110 У1 | 1 шт. |
| Паспорт | ТГФ 110 У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
