| Номер в госреестре | 91503-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГФ 110 |
| Изготовитель | Открытое акционерное общество высоковольтного оборудования "Электроаппарат" (ОАО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТГФ 110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока одноступенчатые, с газовой изоляцией, представляют собой опорную конструкцию.
Основными составными частями трансформатора являются металлический корпус с мембраной, фарфоровая покрышка, блок вторичных обмоток в экране, основание, в котором имеются сигнализатор давления на обратном клапане, обратный клапан для заполнения газом.
Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на основании и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТГФ 110П-П* У1 зав. № 201, 202, 205, 207, 212, 213, 214 и модификации ТГФ 110-II* У1 зав. № 746, 747.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

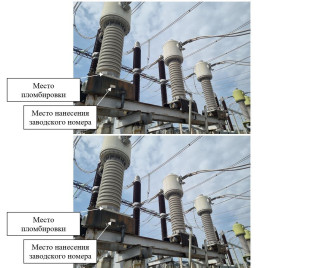

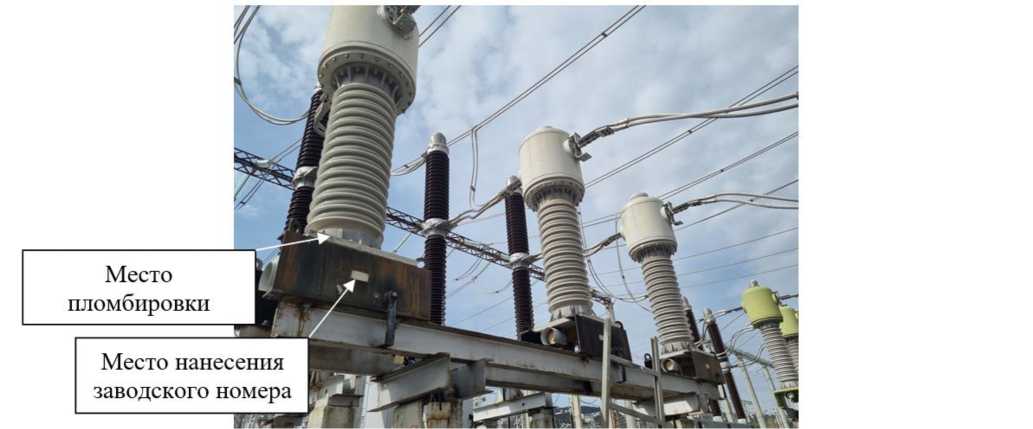

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики ТГФ 110П-П* У1
| Наименование характеристики | Значение для заводских номеров |
| 201, 202, 205, 207, 212, 213, 214 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Iihom, А | 2000 |
| Номинальный вторичный ток Ъном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л | 20 |
| Таблица 1.2 - Метрологические характеристики ТГФ 110-I | I* У1 |
| Наименование характеристики | Значение для заводских номеров |
| 746, 747 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Iihom, А | 2000 |
| Номинальный вторичный ток Ъном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\Л | 20 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТГФ 110П-П* У1; ТГФ 110-II* У1 | 1 шт. |
| Паспорт | ТГФ 110П-П* У1; ТГФ 110-II* У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 24.10.2025 |
