| Номер в госреестре | 91493-24 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ 10 У3 |
| Изготовитель | Производственное объединение "Уралэлектротяжмаш" (ПО "УЭТМ"), г. Свердловск (изготовлены в 1984 - 1988 гг.) |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ 10 У3 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы вторичных обмоток расположены в нижней части трансформаторов.
К трансформаторам данного типа относятся трансформаторы тока ТОЛ 10 У3 с серийными №№ 121, 470, 740, 783, 1469, 2113, 2115, 2122, 2219, 2222, 2302, 2873, 5142, 5425, 11355, 23583.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.

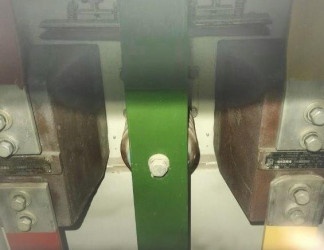

Общий вид трансформаторов тока ТОЛ 10 У3 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.

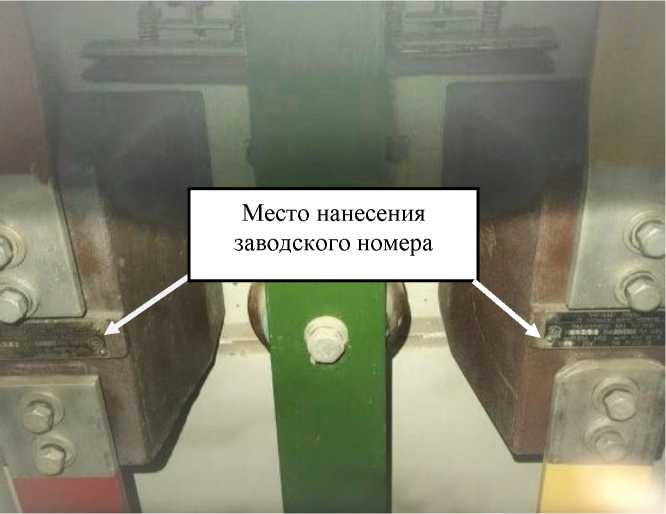

Рисунок 1 - Общий вид трансформаторов тока ТОЛ 10 У3 с указанием места нанесения заводского номера
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 121, 470, 740, 783, 1469, 2873, 5142, 5425 | 2113,2115, 2122, 2219, 2222, 2302 | 11355, 23583 | |
| Номинальное напряжение, кВ | 10 | ||
| Номинальный ток первичной обмотки, А | 200 | 300 | 400 |
| Номинальный ток вторичной обмотки, А | 5 | ||
| Номинальная частота, Гц | 50 | ||
| Класс точности вторичной обмотки для измерений и учета ГОСТ 7746 | 0,5 | ||
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В'А | 15 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -45 до +40 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ 10 У3 | 16 шт. |
| Паспорт | - | 16 экз. |
| Формуляр | - | 16 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор тока ТОЛ 10 У3. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
