| Номер в госреестре | 91483-24 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | ЕП-40-550-А-СО-У1 |
| Изготовитель | Акционерное общество "Первомайскхиммаш" (АО "Первомайскхиммаш"), Тамбовская обл., р. п. Первомайский |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический ЕП-40-550-А-СО-У1
(далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 40 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен каплеструйным методом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к горловине резервуара.
Резервуар ЕП-40-550-А-СО-У1 с заводским номером 59347, расположен на территории камеры приема, АРНУ филиал АО «Транснефть - Прикамье» по адресу: Республика Башкортостан, Туймазинский район.
Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловины приведена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

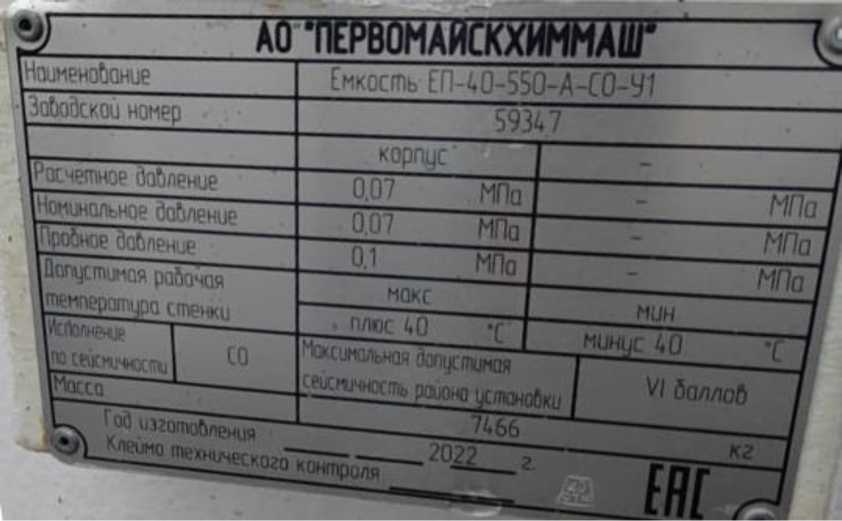

Рисунок 1 - Маркировочная табличка резервуара

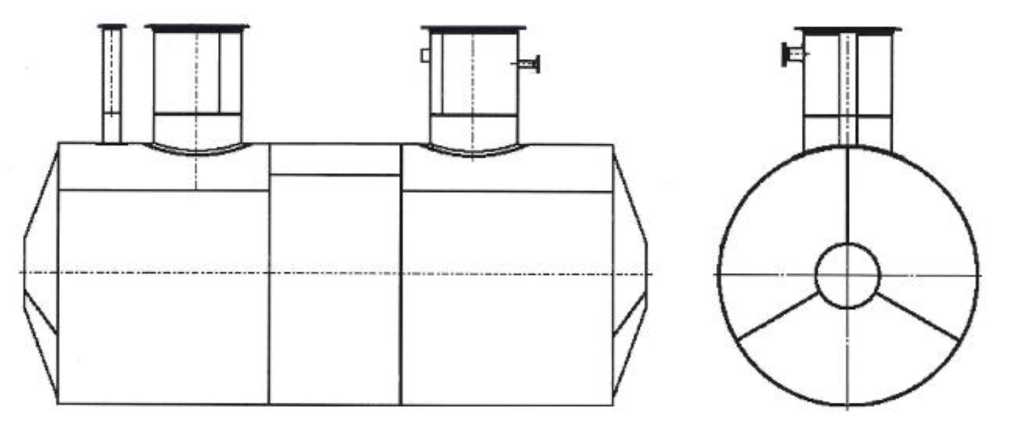

Рисунок 2 - Эскиз общего вида резервуара
Рисунок 3 - Горловина резервуара ЕП-40-550-А-СО-У1 зав.№ 59347
Пломбирование резервуара ЕП-40-550-А-СО-У1 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 40 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | ЕП-40-550-А-СО-У1 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
