| Номер в госреестре | 91438-24 |
| Наименование СИ | Устройства контроля шахтной атмосферы |
| Обозначение типа СИ | MPS-02-NG |
| Изготовитель | Компания "TEVEL d.o.o.", Словения |
| Год регистрации | 2024 |
| Срок свидетельства | 28.02.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля шахтной атмосферы MPS-02-NG (далее - устройства MPS-02-NG) предназначены для измерений скорости потока воздуха.
Принцип действия устройства MPS-02-NG основан на измерении сопротивления подогретого металлического элемента, находящегося в потоке воздуха. Скорость остывания металла зависит от скорости обдувания его потоком воздуха.
Конструктивно устройство MPS-02-NG выполнено в металлическом корпусе с кронштейном для подвески. Дисплей, кнопки управления режимами работы расположены под дверцей со стеклом, фиксируемой четырьмя винтами. На торцевой панели снизу находится преобразователь температуры и разъем подключения кабеля напряжения питания и выходных сигналов.
Маркировка устройств MPS-02-NG наносится способом лазерной гравировки на шильдик из нержавеющей стали, который находится на тыльной стороне корпуса и содержит: обозначение - MPS-02-NG, фирменный знак предприятия-изготовителя, заводской номер в цифровом формате, год изготовления, знак утверждения типа и др.
Пломбирование производится путём продевания нити или проволоки через специально предусмотренные для этого отверстия в крепёжном болте и специальной пластине с отверстием, находящейся под чувствительным элементом прибора, с опрессовкой нити или проволоки пластиковой или свинцовой пломбой.
Общий вид средства измерений, схема пломбирования от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунках 1-3.
Нанесение знака поверки на средство измерений не предусмотрено.

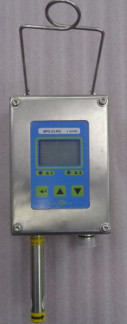

Рисунок 1 - Общий вид устройства MPS-02-NG
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Место знака
утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа
Устройство MPS-02-NG функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также формирования выходного унифицированного сигнала, эквивалентного измеренной скорости воздуха.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TEVEL |
| Номер версии (идентификационный номер) | v1.5хх |
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости потока воздуха, м/с | от 0,1 до 16 |
| Пределы допускаемой погрешности измерений скорости потока воздуха: абсолютной в диапазоне от 0,1 до 3 м/с включ., м/с относительной в диапазоне св. 3 до 16 м/с, % | ±0,2 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахглубина), мм, не более | 483x130x95 |
| Масса, кг, не более | 2,5 |
| Маркировка взрывозащиты | Ex PO Ex ia I Ma X |
| Степень защиты от внешних воздействий, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP66 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - диапазон атмосферного давления, кПа | от -20 до +50 95 от 70,0 до 120,0 |
| Наработка до отказа, ч, не менее | 89992 |
| Срок службы, лет, не менее | 10 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус устройства MPS-02-NG на шильдик в виде наклейки.
Таблица 4 - Комплектность устройства MPS-02-NG
| Наименование | Обозначение | Количество. |
| Устройство контроля шахтной атмосферы | MPS-02-NG | 1 шт |
| Кабель | - | 1 шт |
| Паспорт | ПС | 1экз |
| Руководство по эксплуатации | РЭ | 1 экз |
приведены в разделе 8 «Описание работы» руководства по эксплуатации «Устройства контроля шахтной атмосферы MPS-02-NG».
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 29 ноября 2019 г. № 2815;
Техническая документация компании «TEVEL d.o.o.».
