| Номер в госреестре | 91394-24 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | TVBs123 |
| Изготовитель | "Trench Italia S.r.l.", Италия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения TVBs123 (далее - трансформаторы) предназначены для масштабного преобразования и измерения напряжения в электрических установках переменного тока промышленной частоты, передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления.
Трансформаторы являются однофазными электромагнитными трансформаторами с элегазовой изоляцией.
Принцип действия трансформаторов основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Первичная и вторичные обмотки расположены в герметичном баке из алюминиевого сплава, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. При этом для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы имеют две вторичные обмотки - измерительную и защитную. На крышке горловины бака установлен проходной изолятор из эпоксидной смолы. Трансформаторы предназначены для установки в ячейках элегазовых комплектных распределительных устройств. На торцевой части бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием специальных болтов для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы напряжения однофазные TVBs123 зав. №№ 30027625, 30027626, 30027627, 30027628, 30027629, 30027630 (изготовлены в 2008 г.).
Заводской номер, основные метрологические и технические характеристики нанесены на информационную табличку на корпусе трансформатора методом металлографики.
Внешний вид трансформаторов приведен на рисунке 1.

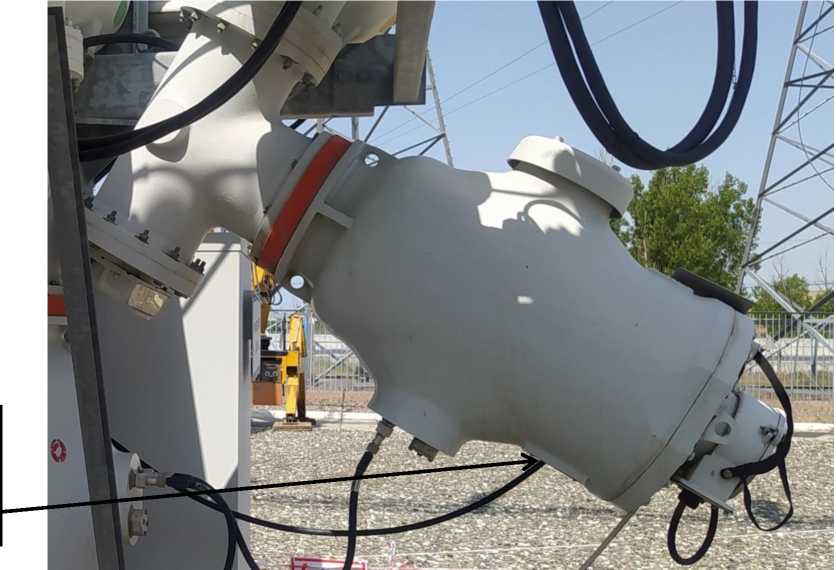

Место нанесения заводского номера

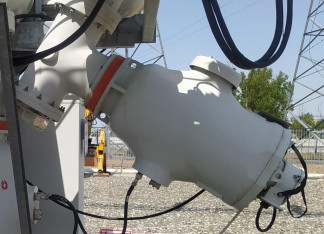

Рисунок 1 - Общий вид трансформатора напряжения TVBs123
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальное напряжение первичной обмотки, В | 110000/^3 |
| Номинальное напряжение основной вторичной обмотки a-n, В | 100/\3 |
| Номинальное напряжение дополнительной вторичной обмотки da-dn, В | 100 |
| Класс точности основной вторичной обмотки a-n | 0,2 |
| Класс точности дополнительной вторичной обмотки da-dn | 3Р |
| Номинальная мощность основной вторичной обмотки a-n, В^А | 60 |
| Номинальная мощность дополнительной вторичной обмотки da-dn, ВА | 400 |
| Предельная мощность основной вторичной обмотки a-n, ВА | 60 |
| Предельная мощность дополнительной вторичной обмотки da-dn, В^А | 400 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ1 |
наносится на титульные листы паспортов трансформаторов напряжения типографским способом.
Комплектность средства измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформаторы напряжения (заводские номера: 30027625, 30027626, 30027627, 30027628, 30027629, 30027630) | TVBs123 | 6 шт. |
| Паспорт | — | 6 шт. |
Приведены в разделе «общие сведения об изделии» паспорта.
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
