Мегаомметры Е6-46, 91347-24

Назначение

Мегаомметры Е6-46 (далее - мегаомметры) предназначены для измерений электрического сопротивления изоляции цепей, не находящихся под напряжением.

Описание

Принцип действия мегаомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения электрического сопротивления по закону Ома. Входной аналоговый сигнал преобразуется при помощи аналогоцифрового преобразователя, обрабатывается, и результат измерений отображается на жидкокристаллическом дисплее.

Конструктивно мегаомметры представляют собой одноблочные переносные приборы из металлического корпуса, выполненные в настольном исполнении. Внешняя защитная декоративная крышка съемная. Основные узлы мегаомметров: источник опорного напряжения, масштабный усилитель, инструментальный усилитель, преобразователь напряжение - ток, аналого-цифровой преобразователь, устройство ввода и вывода информации.

Заводской номер наносится на маркировочную табличку, расположенную на задней панели корпуса, типографским методом в виде цифрового кода.

Общий вид мегаомметров с указанием места ограничения доступа к местам настройки, места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Способ ограничения доступа к местам настройки - закрытие одного из крепежных винтов, фиксирующих верхнюю крышку мегаомметра, пломбой в виде наклейки повреждающейся после снятия. Нанесение знака поверки на мегаомметры в обязательном порядке не предусмотрено.

Пломбировочная наклейка изготовителя

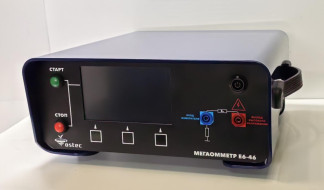

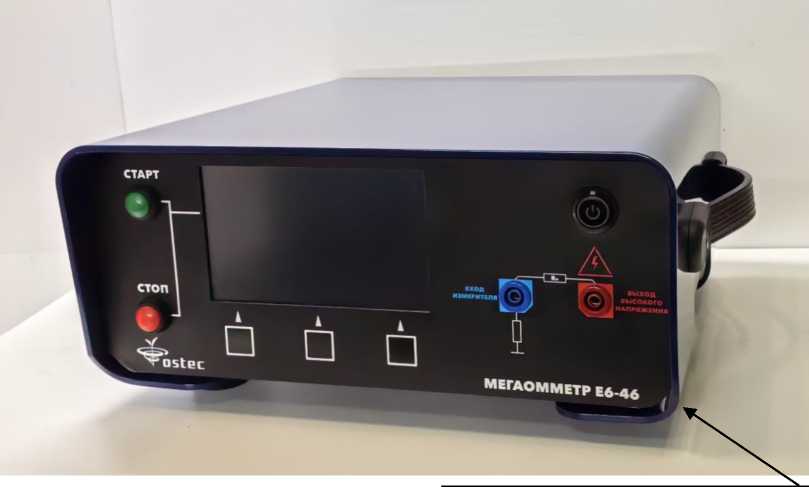

Рисунок 1 - Общий вид мегаомметров с указанием места ограничения доступа к местам настройки (вид спереди)

Место нанесения заводского номера

Место нанесения знака утверждения типа

aster:

Мегаомметр Е6-46

ЛДПД1111-18.00-000
