| Номер в госреестре | 91324-24 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Общество с ограниченной ответственностью "Транснефть - Восток" (ООО "Транснефть - Восток"), Иркутская область, г. Братск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объёма нефти при приёме, хранении и отпуске.
Принцип действия резервуара основан на заполнении его нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и крыши.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 3 расположен по адресу: ЛЧ МН ВСТО 1733,28 км НПС-14 «Олекминск».
Заводской номер нанесен методом аэрографии непосредственно на резервуар.
Пломбирование резервуара не предусмотрено.
Нанесение знака поверки на резервуар не предусмотрено.

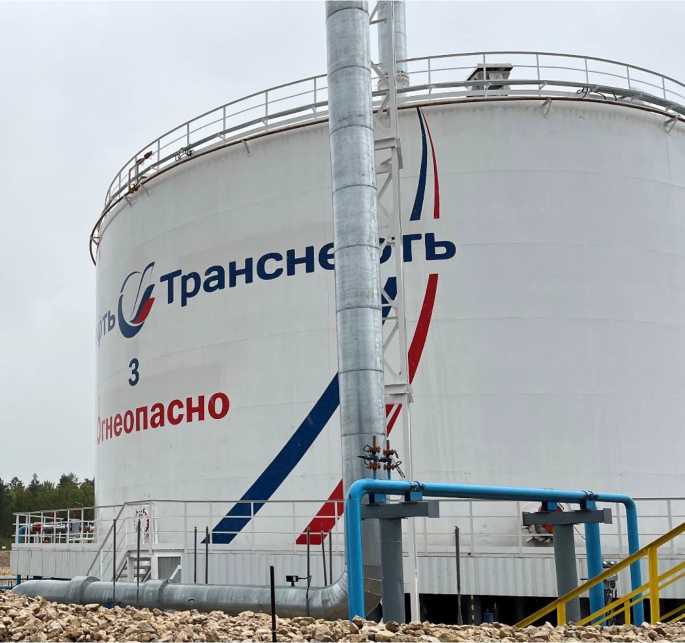

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РВС-5000
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Паспорт на резервуар | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
