| Номер в госреестре | 91309-24 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК имени Н.Е.Крюкова"), Кемеровская область-Кузбасс, г. Новокузнецк |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000 (далее по тексту - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и оборудования.
Вариант установки резервуаров - наземный.
Заводские номера, в виде цифрового обозначения, состоящего из арабских цифр и буквенно-цифровое обозначение типа, состоящее из букв русского алфавита и арабских цифр, однозначно идентифицирует резервуары, нанесены методом окрашивания, краской с использованием трафаретов на внешнюю сторону стенки резервуаров и типографским способом в паспорта резервуаров. Способ нанесения заводских номеров обеспечивает возможность прочтения информации и его сохранность в процессе эксплуатации.
Место расположения резервуаров: филиал «Северный» акционерное общество «Красно-ярскнефтепродукт» (АО «КНП»), Красноярский край, п. Абалаково, ул. Новая 2, Енисейская нефтебаза.
Пломбирование резервуара не предусмотрено. Нанесение знака поверки на резервуары не предусмотрено.

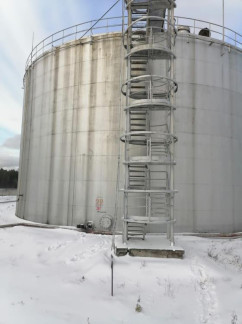

Общий вид резервуаров с заводскими номерами 25 и 83 с указанием места нанесения заводского номера представлен на рисунке 1.
Фотографии замерных люков представлены на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ± 0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 50 до +45 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Технический паспорт резервуара | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Приведены в разделе 4 технического паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
