| Номер в госреестре | 91251-24 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС |
| Изготовитель | Общество с ограниченной ответственностью "БАЛЧУГ-ПЕТРОЛЕУМ" (ООО "БАЛЧУГ-ПЕТРОЛЕУМ"), г. Москва |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти, а также для ее приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтью до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуаров РГС - подземная.
Резервуары изготовлены в следующих модификациях: РГС-50 с заводским номером 11Е-1, РГС-60 с заводским номером Е-5.
Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв и арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к измерительному люку резервуара (рисунок 1).
Резервуары РГС-50 с заводским номером 11Е-1, РГС-60 с заводским номером Е-5 расположены на территории резервуарного парка приема и хранения нефти по адресу: 425258, Республика Марий Эл, м.р-н Оршанский, с.п. Марковское, с. Табашино, тер. НПЗ.
Эскизы общего вида резервуаров приведены на рисунках 2, 3. Фотографии горловин и измерительных люков приведены на рисунках 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

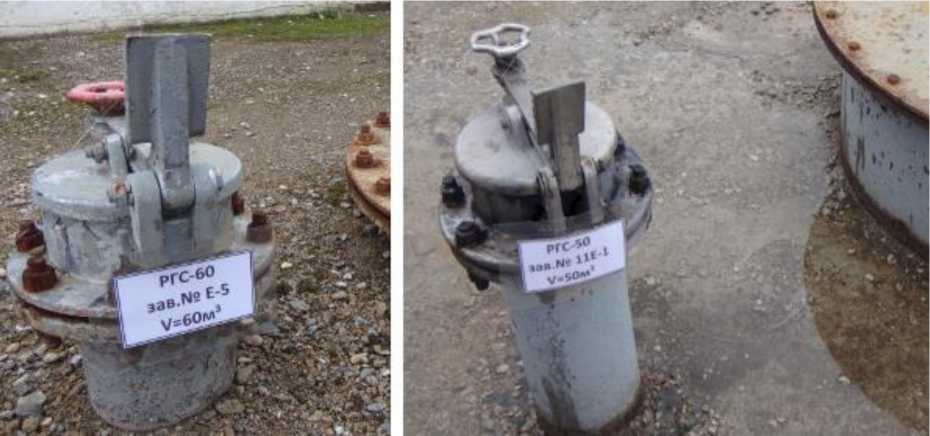

Рисунок 1 - Измерительные люки резервуаров

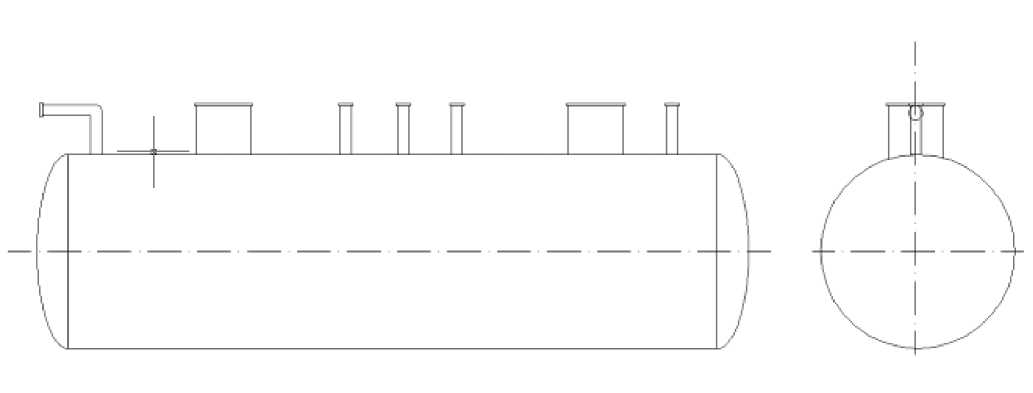

Рисунок 2 - Эскиз общего вида резервуара РГС-50

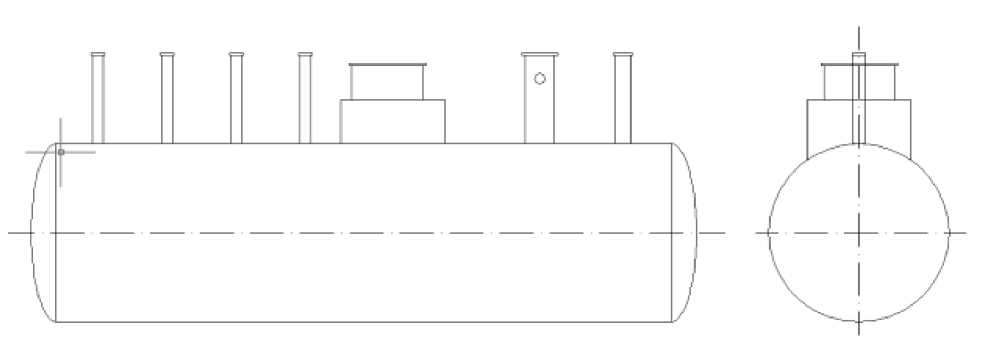

Рисунок 3 - Эскиз общего вида резервуара РГС-60

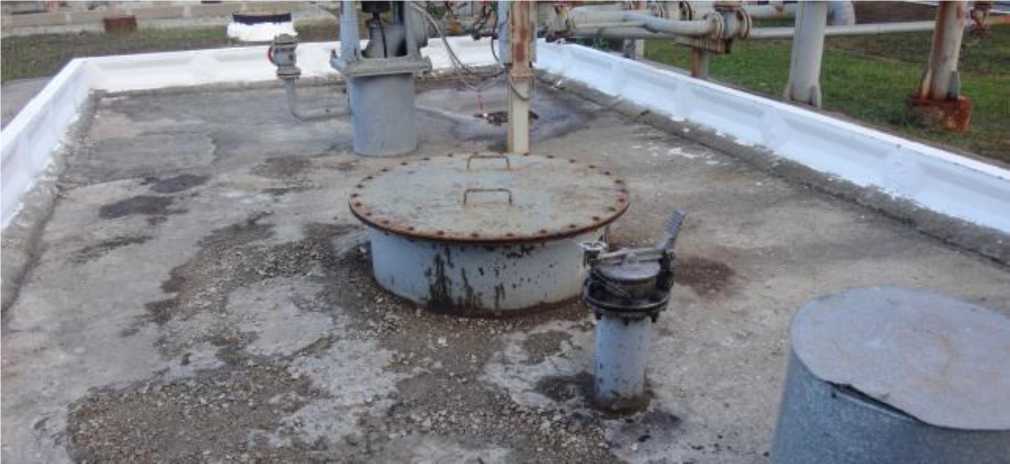

Рисунок 4 - Горловины и измерительный люк резервуара РГС-50 зав.№11Е-1

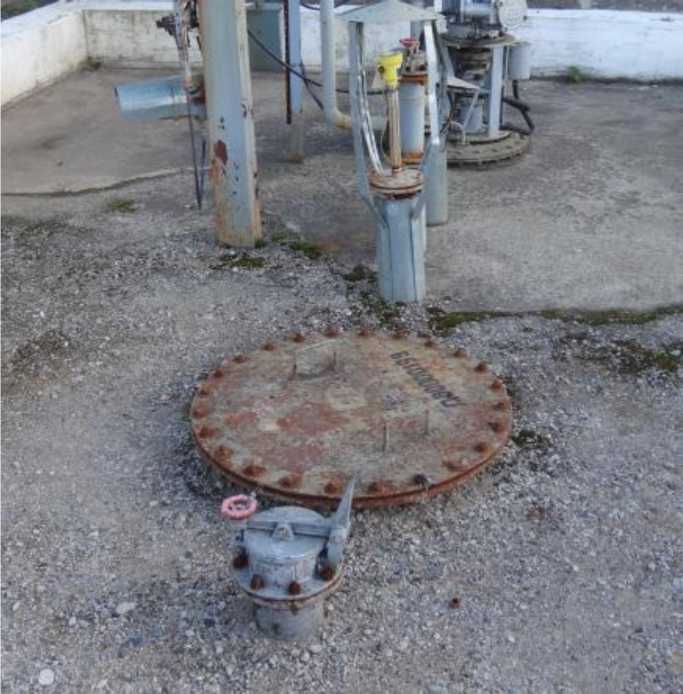

Рисунок 5 - Горловины и измерительный люк резервуара РГС-60 зав.№Е-5
Пломбирование резервуаров РГС не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-50 | РГС-60 | |
| Номинальная вместимость, м3 | 50 | 60 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Резервуар стальной горизонтальный цилиндрический | РГС-60 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
