| Номер в госреестре | 91212-24 |
| Наименование СИ | Термометры сопротивления |
| Обозначение типа СИ | Resistance Temperature Detector RTD |
| Изготовитель | Thermal Instrument India Pvt Ltd, Индия |
| Год регистрации | 2024 |
| Срок свидетельства | 01.02.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры сопротивления Resistance Temperature Detector RTD (далее - термометры) предназначены для измерений температуры подшипников, поверхности металлической нагревательной трубки, воды, пара, масла, газа и других технологических жидкостей.
Принцип действия термометров основан на зависимости электрического сопротивления чувствительного элемента от измеряемой температуры.
Конструктивно термометры представляют собой конструкцию, основу которой составляют чувствительный элемент, защитный монтажный корпус, удлиняющий соединительный провод и соединительный штекер.
Термометры выпускаются в следующих модификациях: RTD/TC-B, RTD/TC-HB, RTD/TC-HX, RTD/TC-SL, RTD/TC-IA, RTD/TC-IB, RTD/TC-SKH, RTD/TC-SK, RTD/TC-PJ, RTD/TC-BY, отличающиеся друг от друга конструктивно, а также диапазонами измерений температуры, длиной штока.
Нанесение знака поверки на термометры не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящего из арабских цифр, наносится на индивидуальный шильдик.
Общий вид термометров, с указанием места нанесения заводского номера, представлен на рисунке 1.
Пломбирование термометров не предусмотрено.
Место нанесения заводского номера

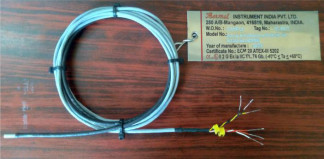

Рисунок 1 - Общий вид термометров с указанием места нанесения заводского номера
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С для мод.: - RTD/TC-B, RTD/TC-HB, RTD/TC-HX, RTD/TC-SL - RTD/TC-IA, RTD/TC-IB, RTD/TC-SKH, RTD/TC-SK, RTD/TC-PJ, RTD/TC-BY | от -200 до +100 от +100 до +800 |
| Пределы допускаемой абсолютной погрешности измерений, °С в соответствии с ГОСТ 6651-2009: Класс AA Класс A Класс B | ± (0,10 + 0,0017 • | t |) ± (0,15 + 0,0020 • | t |) ± (0,30 + 0,0050 • | t |) |
| Примечание: где t - измеренная температура | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | 24 |
| Условия эксплуатации датчиков: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.) | от -40 до +60 от 0 до 80 от 84 до 106 (от 630 до 795) |
| Габаритные размеры, мм, не более: - диаметр - длина | 10 100 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет | 15 |
| Маркировка взрывозащиты | 1Ы 1Ex ia IIC T1...T6 Gb Х |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр сопротивления Resistance Temperature Detector RTD 1) | - | 1 ед. |
| Паспорт | RTD.240.001 ПС | 1 экз. |
| Примечания: 1) - в зависимости от заказа | ||
представлены в разделе 6 «Принцип работы» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
Стандарт предприятия изготовителя Thermal Instrument India Pvt Ltd, Индия.
